Таблиця 12

Склади компонентів для отримання чорного і білого шлакоситалів

Компонент	Білий	Чорний
		1	2
Шлак Кварцовий пісок Кремнефтористий натрій Сульфат натрію	58,5 36,8 1,0 3,7	62,0 38,0 - -	55,6 34,3 - -

Шлакоситали випускаються у вигляді стрічки шириною 1500 мм і тов­щиною 6-9 мм. На тильній стороні стрічки є квадратні нарізи висотою 1,5-2,0 мм, а зовнішня сторона стрічки гладка і сяюча. З шлакоситалів випус­кають плитки розміром 300х500х10мм, 250х250х18 і 200х300х20 мм з на­різною лицевою стороною.

Шлакоситали різного кольору отримують шляхом нанесення на їх по­верхню керамічних фарб. В таблиці 13 дані фізико-хімічні властивості шлакоситалів, які вироблені з металургійних шлаків.

Таблиця 13

Фізико-хімічні властивості шлакоситалів

Властивість	Одиниці виміру	Показник величина
Об'ємна маса Коефіцієнт теплопровідності Температура плавлення Межа міцності при згині Межа міцності при розтягуванні Ударна в'язкість Твердість Модуль пружності	кг/см3 Вт/м°С оС МПа МПа Дж/см3 НВ МПа	2700 1,32 850-900 90 37 0,34 5,7-7,5 900 - 102

Кислотостійкість в сірчаній кислоті Кислотостійкість в соляній кислоті Лужна стійкість Питома теплоємкість Коефіцієнт лінійного розширення Водопоглинання Межа міцності при стиску Коефіцієнт однорідності по міцності Опір плиток на удар Коефіцієнт стирання Коефіцієнт Пуансона

% % % КДж/кг°С см/град % МПа - Дж/см3 кг/см2 кг/см2

не менше 98,5 не менше 90,0 не менше 85 0,84 7 •10-6 0,0 110 0,4 1.1 0,05- 10-5 0,21-0,23

Як видно з таблиці 13, шлакоситали мають щільну будову, володіють великою міцністю, твердістю, зносостійкістю, водонепроникністю, вогнепроникністю і корозійною стійкістю. Вони витримують 100 циклів змінного заморожування і розтоплення. Однак, крихкість шлакоситалів обмежує їх застосування. Шлакоситали доцільно застосовувати у випадку хімічно-агресивного середовища і високої вологості, для утеплення шарових панелей, зовнішніх стін. Шлакоситали склеюють рідким склом і використовують для виготовлення санітарно-технічних виробів - умивальників, ванн, унітазів, зливних бачків і труб.

Піношлакоситали використовують як тепло- і звукоізоляційний матеріал при виготовленні панелей, стін, плит, покриття, а також як конструкційний матеріал. Шлакоситали виробляють об'ємною масою від 300 до 1300 кг/м³.

3.5. Залізо і цемент з киснево-конверторних шлаків.

Киснево-конверторний шлак на відміну від доменних шлаків не володіє гідравлічними якостями і тому не має великої цінності.

Склад киснево-конверторного шлаку, %: оксиду заліза 15-40; кремнезему 7-18; оксиду магнію 2,6-6,0; оксиду марганцю 2,0-6,5; фосфорного ангідриду 1,0-2,5 і глинозему (0,3- 2,0).

Великий вміст заліза в шлаці робить доцільним його вилучення. Технологія цього процесу була розроблена А.Г.Вольфсом і Л.Х. Гесенсом (Пат США 4174961 10 листопада 1979 року фірма "Ерсто Нидерландс і Цемент Індастрі Ейс ІПВ") Нідерланди, СВР. Цементбейдрійбен НВ Бельгія. Оксиди заліза і марганцю, які є в шлаці, піддають відновленню вуглецем або його сумішшю з відходами вугільних шахт і глиноземом, який містить силікатні добавки. На мал. 12 зображено цей процес.

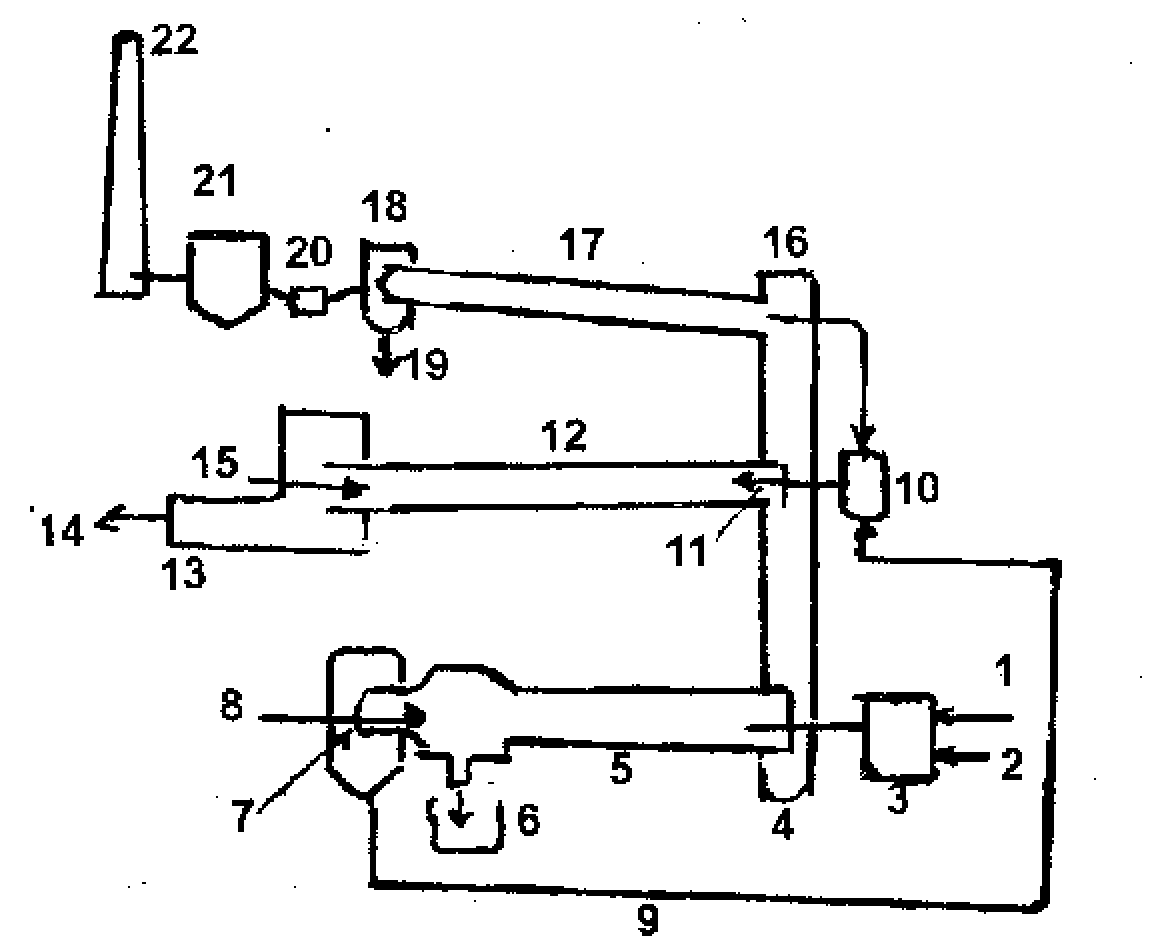

Man. 12. Технологічна схема процесу одержання заліза і цементного клінкеру із шлаків кисневого конвертора (опис в тексті)

Шлак подається по лінії 1, відходи вугільних шахт - по лінії 2 в пристрій для подрібнення 3. Сировина по лінії 4 потрапляє в обертову піч 5, де проходить відновлення оксидів металів. Нагрів печі здійснюється газом, який подається по лінії 8. При досягненні температури в 1400°С проходить плавлення сировини і виділення заліза, яке виводиться з печі по лінії 6. Шлак, який залишився в печі, після відділення заліза зливається через отвір 7, по лінії 9 подається в змішувач 10.

Вапняк або крейда по лінії 18 подаються в теплообмінник 17 для попереднього нагріву. Теплообмінник нагрівається газами, які виходять з випалювальної і агломераційних печей по лінії 11 і 12. Ці гази подаються по лінії 16. Теплообмінник 17 має пристрій для виходу пилу 19 за допомогою вентилятора 20 і електрофільтра 21 для вловлених найдрібніших частинок пилу. Відхідні гази викидаються в атмосферу через димову трубу 22. Передчасно нагріта подрібнена сировина із теплообмінника 17 також подається в змішувач 10, де змішується зі шлаком, який подається по лінії 9 і далі прямує в агломераційну піч 12 по лінії 11. В печі суміш нагрівається до 1400°С газом, який подається по лінії 15. Отриманий агломерат охолоджують в холодильнику 13 і по лінії 14 клінкер портландцементу виводять для подальшої переробки в цемент. ^;

3.6. Технології переробки відходів кольорової металургії.

4.6.1. Утилізація сірчистого газу при отриманні міді і інших кольо­рових металів із сульфідних руд.

На заводах виробництва міді із сульфідних руд «плавкою на штейн” згідно наведених нижче реакцій:





а також свинцю, цинку отримується в якості відходів велика кількість сірчистого газу. Тому на цих заводах є цехи виробництва сірчаної кислоти. Сірчистий газ висушують, очищують і концентрують. А потім іде відома технологія.

Якщо концентрація сірчистого газу мала, то іноді використовують технологію так званого "нестаціонарного каталізу", яка розроблена в інституті каталізу Сибірського відділення РАН д.т.н. Ю.Матросовим. Цю технологію більше використовують за кордоном.

Так, японська фірма "Хитачи Зоссен" на своєму заводі кольорової металургії біля м.Осака пустила в експлуатацію установку по одержанню сірчаної кислоти із відхідного сірчистого газу такої низької концентрації. Установка виготовлена по ліцензії, яку фірма придбала у вищезгаданому інституті.

В установці є новий апарат, який і діє "нестаціонарним каталітичним процесом". Установка автотермічна і сама виробляє високу температуру, яка придатна для опалювальних або технологічних цілей. Подібні установці змонтовані також в Пловдиві [Болгарія), індії фірма "Зенета минерария", Німеччині (фірма "Лургі"), США (фірма "Монсанто").

В колишньому СРСР такі установки були змонтовані на "Печенганікель", на Усть-Кам'яногірському свинцево-цинковому на Мідно-гірському, мідно-сірчаному та на Червоно-уральському металургійних комбінатах.

3.6.2. Шлаки кольорової металургії.

В залежності від виду переробленої сировини вихід шлаків у кольоро­вій металургії сягає від 10 до 200т на 1т отриманого металу. Ці шлаки містять значну кількість цінних компонентів.

Так, у шламах мідних заводів міститься залізо, мідь, цинк, золото, срібло і інші. У цинкових - залізо, цинк, свинець, кадмій та інші. Вміст окремих металів в ряді шлаків більше, ніж у видобувних рудах, тому такі шлаки повинні перероблятися.

Шпаки кольорової металургії за хімічним складом об'єднують в три групи.

До першої групи відносяться шлаки нікелевих і мідних підприємств, які відрізняються малим вмістом кольорових металів і заліза, їх переробка економічно не доцільна. Ці шлаки краще використовувати для виробництва будівельних матеріалів.

До другої групи відносяться мідні шлаки, які відрізняються малим вмістом міді і більш вагомим вмістом цинку і свинцю. Такі шлаки доцільно


переробляти для вилучення з них цинку, свинцю і заліза з одночасною утилізацією силікатної частини для виробництва будівельних матеріалів.

До третьої групи відносяться олов'яні і свинцеві шлаки, а також мідні, які відрізняються значним вмістом цинку, свинцю і олова, їх також доцільно переробляти для видобутку цих металів.

Технологія переробки груп шлаків вибирається в залежності від їх складу і фізико-хімічних властивостей. Наприклад, процес флюмінгування застосовується для технології переробки шлаку, який вміщує цинк. В цьому випадку через шар розплавленого шлаку, який знаходиться в шахтній печі, продувають під тиском суміш повітря з вугільним пилом. Причому повітря подають в кількості, недостатній для повного згоряння вугілля, щем приводить до утворення окису вуглецю, який відновлює метали з їх оксидів. Пари металів далі окислюються над розплавленим шлаком повітрям до оксидів. Останні виносяться з печі газовим потоком і відділяються від оксидів в циклонах. Шлак випускається із печі і в неї завантажується нова порція сировини. Шлак, що випускається із печі, гранулюють безпосередньо або після його відстоювання з метою виділення штейну при наявності в ньому міді і срібла.

Переробка шлаків вальцуванням проводиться в горизонтально нахи­лених трубчатих печах, які обертаються, в присутності відновника при температурі 1100-1200°С. Шихта готується із шлаку, коксу і безперервно подається в піч. Пари металів, які при цьому утворюються над шихтою, окислюються, виводяться з газами з печі і вловлюються циклонами.

Наявний у шихті сульфід свинцю сплавляється з сульфідами інших металів і утворює штейн-сплав. Він стікає до розвантажувального кінця печі. Наявні в шихті благородні метали і мідь практично залишаються в твердому стані і поступають на переробку для їх вилучення.

Штейн поступає на плавильні установки і конвертори для вилучення міді. Свинець відділяють від цинку внаслідок різних температур плавлення і кипіння.

Всі місця завантажування шихти, вивантажування металу і інші, які пов'язані з виділенням пилу, пару та газів, а також система евакуації металу, газів або пилу обладнані очисними спорудами для вловлювання матеріалів і повторного їх використання.


3.6.3. Золото з відвалів шахт кольорової металургії.

Процес вилучення золота з відвалів шахт, розроблений

P.M. Дарра (Пат. США 4056261, 1 листопада 1977 p.), поданий на мал. 13

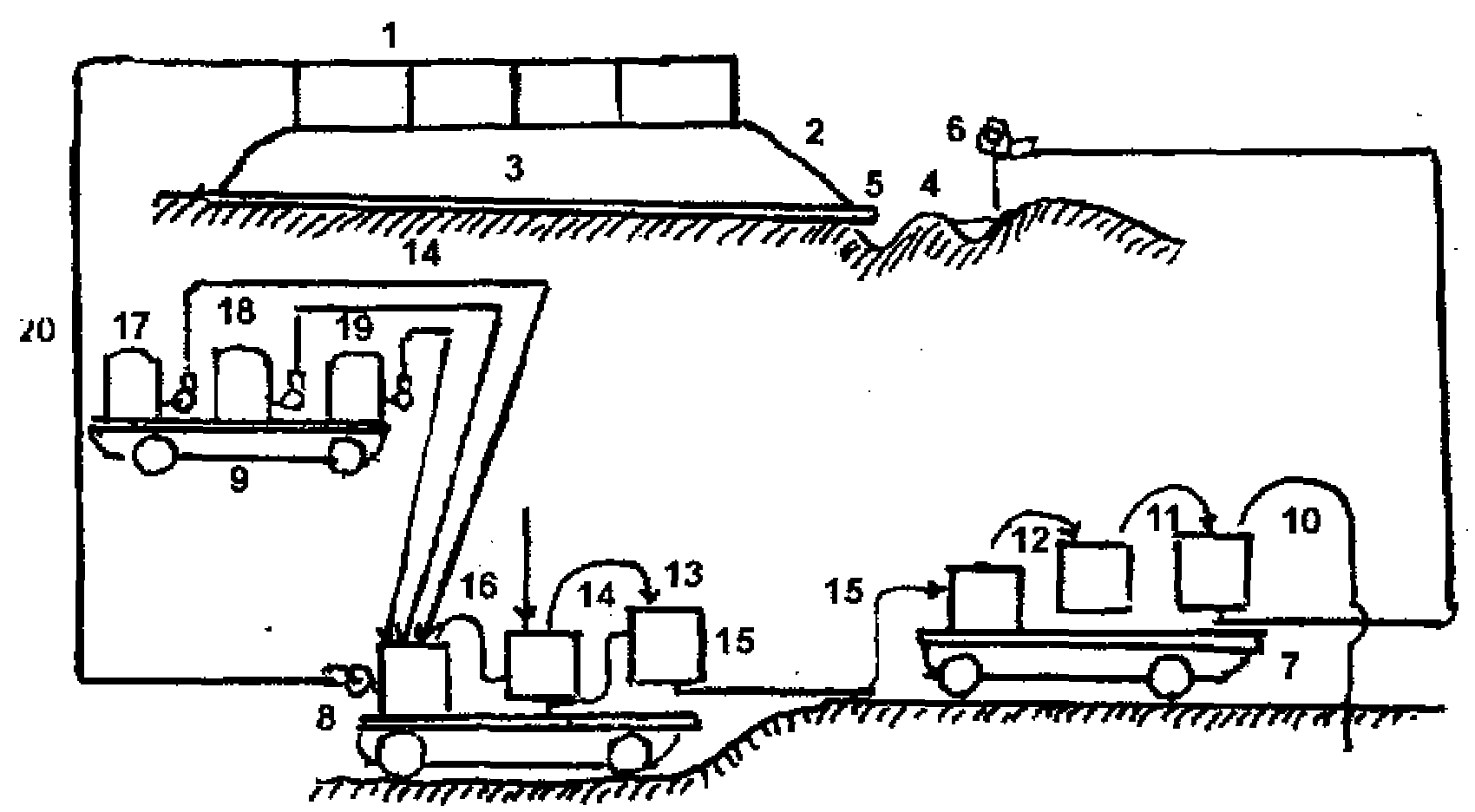

Мал. 13. Схема процесу вилучення золота і срібла із шахтної породи або подрібненої руди з використанням пересувних установок

Установка включає в собі пристрій для розбризкування розбавленого розчину ціаністого калію і каустичної соди на поверхню відвальної породи або на подрібнену руду. Розчини проходять через шари руди до твердої поверхні землі 3. Природний нахил грунту направляє отриманий розчин комплексної солі золота в жолоб 4, який обтягнутий гумою 5. Розчин під дією сили тяжіння стікає в резервуар 6, який має непроникливу поверхню. Золото і срібло знаходяться у вигляді розчинених комплексних солей калію. Далі цей розчин перекачують до іонообмінних установок, які заповнені активованим вугіллям. Вони встановлені на трьох пересувних платформах 7, 8, 9. Кожна з ємкостей 10-14, які встановлені на платформах 7 і 8, мають в нижній частині розподільну плиту з отворами 15. Розчин подається в нижню частину першої колони, яка заповнена гранульованим активованим вугіллям і надходить вверх, а потім поступає знизу в другу колону, послідовно проходячи усі колони. При цьому вугілля вбирає в себе, тобто адсорбує, золото і Срібло. Ця процедура проводиться до насичення вугілля золотом і сріблом. З останньої колони розчин поступає на сито для відділення захоплених потоком частинок вугілля і попадає у вирівнювальний резервуар 16.

Нові порції розчинів каустику і ціаніду калію додаються до відпрацьованого розчину в ємкості 17 і 18. При цьому використовується дозатор. Отриманий, тобто збагачений компонентами, розчин знову потрапляє по трубопроводу 20 для розбризкування на шар нової порції породи. При цьому нова порція води додається в ємкість 19, яка розміщена на платформі 9.


3.6.4. Селен із анодного шламу процесу рафінування міді.

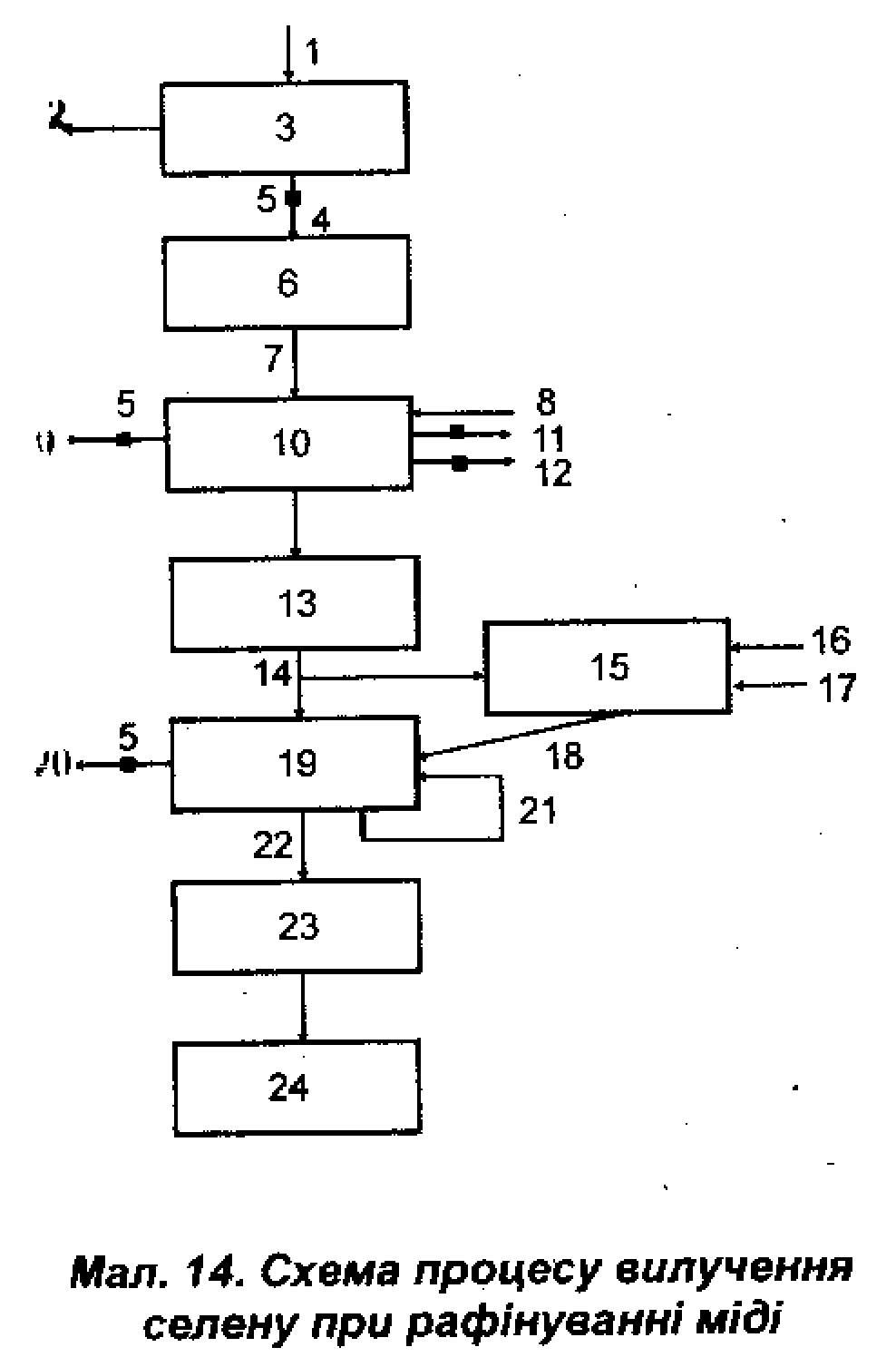

Селен із шламів процесу рафінування міді вилучається трьома способами: обпалом з содою, обпалом з кислотою і плавленням з содою і селітрою. Технологічний процес останнього способу зображений на мал. 14.

Процес, розроблений К.Н.Субраманяном, А.Іллісом і Н.К.Ніссеном (Пат. США 4165046, 1 липня 1979 року; фірма "Зеінтернштейн Нікель Компані", МНК) і призначений для гідрометалургійної переробки анодних шламів процесу рафінування міді. Анодні шлами містять селен, свинець, телур благородні метали. При цьому процес і ступінь виділення селену складає 95%, а його чистота 99.7%. Анодний шлам після виділення міді і телуру має такий склад, %: селену 35; глинозему ЗО; срібла ЗО; паладію 11; міді 3; телуру 1; нікелю 2 і золота 0,5.

Технологія: шлам змішують з каустичною содою, з вапном (5%) і вилужують при температурі 180-220°С протягом 3-7г при порціальному тиску кисню 0,03-0,1 МПа. При цьому проходить окислення селену до шестивалентного стану і виділення телуру. Добавки вапна на стадії видужування полегшують наступне фільтрування отриманої суспензії. Внаслідок окислювальної лужної обробки вилучається більша частина селену (994 мг/л) телуру (6 мг/л). Основні процеси, які тут проходять, описуються наступними рівнями:



В реакції (8) літера С відповідає органічним з’єднанням. Осадження телуру (реакція 3) проходить майже кількісно. Розчин, який отримується внаспідок лужної обробки, нейтралізують при 30-70^оС сірчаною кислотою до РН 7-9, і потім додають гідросульфід натрію в кількості 1-7% від маси шламу. При цьому проходить осадження з'єднань свинцю і діоксиду кремнію, платини і паладію.
