Тип вузла	Конструктивні елементи вузла		k вузла, Вт/( м К)

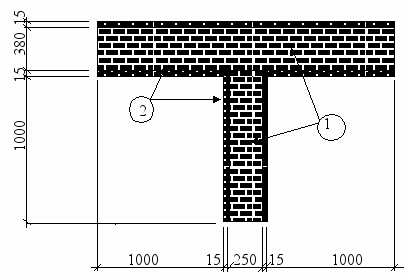

16. Вузол вертикального стику внутрішніх стін з цегли
	внутрішні стіни з цегли, =1800 кг/м3. ЦП штукатурка, =1600 кг/м3.	k вн.цегл.стіна = 0,42

И.4 Порядок визначення лінійного коефіцієнту теплопередачі, k, Вт/(м ^. К)

И.4.1 Визначається кількість теплоти (Q₁ і Q₂), яка проходить через кожний вузол (стик) конструкції огородження, утворений перетином суміжних термічно однорідних конструкцій, протяжністю L (м) з відомими теплотехнічними характеристиками (рисунок И.1).

И.4.2 Загальна кількість теплоти, що проходить через огороджувальну конструкцію з теплопровідним включенням, Q_заг, визначається на підставі результатів розрахунків двомірного (тримірного) температурного поля. Кількість теплоти, яка проходить через теплопровідне включення (вузол, стик), Q_st, визначається за формулою:


Q_st = Q_заг - (Q₁ + Q₂) . (И.5)


Лінійний коефіцієнт теплопередачі визначається за формулою:


k =Q_st /L(t_в - t_з). (И.6)


де L - довжина розглянутого фрагменту конструкції огородження з теплопровідним включенням або вузлом (стиком), м;

t_в, t_з - відповідно внутрішня та зовнішня температури повітря, ⁰С.

И.5 Загальні втрати тепла через огороджувальну конструкцію з теплопровідним включенням визначаються за формулою:


, (И.7)


де R_Σj, F_j – опір теплопередачі та площа j-го фрагменту основного поля конструкції.

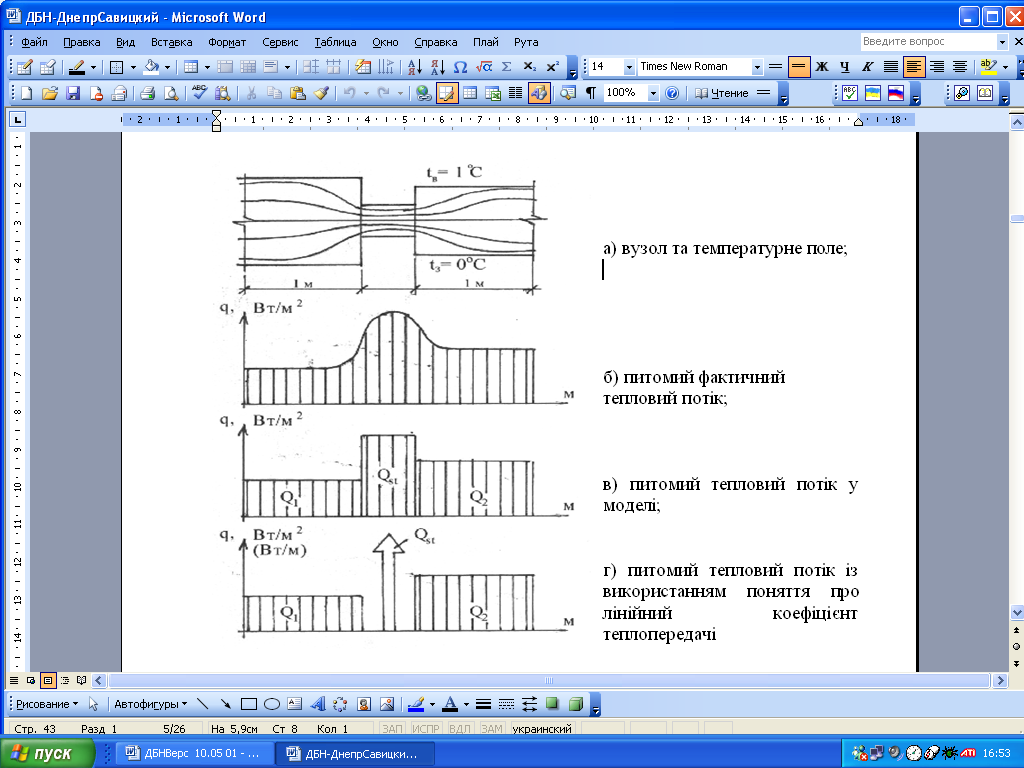

а) температурне поле вузла;


б) епюра густини теплового потоку вузла;


в) модель визначення густини теплового потоку вузла;


г) густина теплового потоку з використанням поняття лінійного коефіцієнта теплопередачі.


Рисунок И. 1 – Принципи моделювання при визначенні лінійного коефіцієнту теплопередачі.

ДОДАТОК К

(обов’язковий)


вологіснІ умовИ експлуатації матеріалу в огороджувальних конструкціях

Вологісний режим приміщень за додатком Г (табл.Г1)	Умови експлуатації
Сухий	А
Нормальний	Б
Вологий	Б
Мокрий	Б
Примітки: 1. Матеріали внутрішніх конструкцій будинків із нормальним режимом експлуатації розраховуються для умов експлуатації А.
