Таблица выбора пластырей ПД
для ремонта диагональных шин легковых и грузовых автомобилей
-

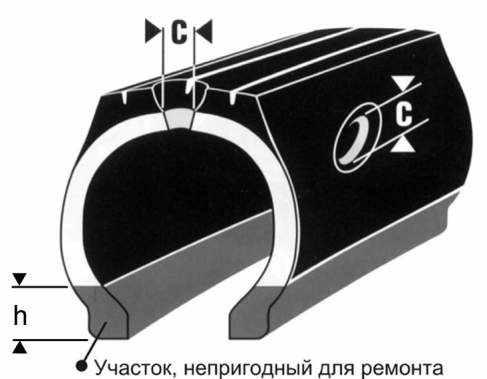

№ пластыря
Размер h, мм
02
40
03
04
05Б
06Б
60
07Б
70
08Б
80
09Б
010Б
90
Смм | норма слойности | |||||
| -4 | 6-8 | 10-12 | 14-16 | 18-20 | 22-24 | |
| 10 | 02 | 02 | 03 | 03 | 04 | 04 |
| 15 | 03 | 03 | 04 | 04 | 05 | 05 |
| 25 | 03 | 04 | 05 | 06 | 06 | 06 |
| 35 | 04 | 04 | 05 | 06 | 07 | 07 |
| 50 | 05 | 05 | 06 | 07 | 08 | 08 |
| 75 | - | - | 07 | 07 | 09 | 09 |
| 100 | - | - | 08 | 08 | 09 | 010 |
| 125 | - | - | - | 010 | 010 | - |
Пластыри с индексом “Б” следует устанавливать на боковину в случае, если повреждение расположено близко от края борта.
Приведенная таблица предельных размеров повреждений основывается на практическом опыте и экспериментальных данных, полученных в результате исследований ведущих мировых производителей ремонтных материалов.
В таблицу внесены дополнения и изменения, учитывающие особенности пластырей, специально разработанных для российских условий. Не допускается превышать указанные в таблице максимальные размеры повреждений. Особенности стандартов безопасности, принятых в отдельных государствах, в данной таблице не учитываются.
Таблица не освобождает от необходимости принимать дополнительные меры для обеспечения безопасности с учетом особых условий эксплуатации.
Краткая инструкция по ремонту повреждений диагональных шин
пластырями ПД
Диагональные пластыри ПД предназначены для профессионального ремонта сквозных повреждений диагональных шин с нарушением корда методом холодной вулканизации.
1. Осмотреть шину и проверить ее на предмет выявления скрытых дефектов.
Внимание! Все работы производить в соответствии с технологией по ремонту шин!
Использовать защитные очки!
2. Обработать место повреждения, придав ему форму воронки.
3. Удалить пыль с зачищенной поверхности с помощью пылесоса.
Не допускается очистка сжатым воздухом, содержащим масло или влагу.
4. В соответствии с таблицей (см. на обороте) определить ремонтопригодность шины и выбрать пластырь по размеру повреждения.
5. Нанести на подготовленную изнутри и снаружи поверхность воронки Термораствор.
Перед использованием Термораствор тщательно перемешать.
Время сушки первого слоя - 60 минут
(проба тыльной стороной пальца - прилипания не должно быть).
После полного высыхания первого слоя нанести второй слой.
Время сушки второго слоя - 15 минут
(проба тыльной стороной пальца - должно быть легкое прилипание).
6. Заполнить воронку повреждения разогретой на подогревателе (арт. 11011) сырой резиной.
7. Произвести вулканизацию места ремонта при помощи вулканизатора.
Соблюдайте требования инструкции по использованию вулканизатора!
8. Установка пластыря.
8.1. Разметить в шине место под установку пластыря, совместив место повреждения с серединой пластыря.
8.2. Отшероховать поверхность шины внутри размеченного участка с помощью контурного круга или металлической щетки.
8.3. Удалить пыль с зачищенной поверхности с помощью пылесоса.
Обращаем ваше внимание на то, что пластыри ПД (кроме ПД03 и ПД04) необходимо дублировать голубой резиной SV производства немецкой фирмы «Rema Tip Top Stahlgruber» (арт. № 517 3509) согласно п.8.6 – 8.9 данной инструкции.
8.4. Равномерно нанести на зачищенную поверхность шины первый слой спец. цемента BL.
Перед использованием спец. цемент BL тщательно перемешать.
Время сушки - 60 минут (проба тыльной стороной пальца - прилипания не должно быть).
8.5. Через 45-60 минут снять с пластыря защитную пленку. Равномерно нанести на пластырь спец. цемент BL.
Время сушки - 10-15 минут (при касании тыльной стороной пальца должно быть легкое прилипание).
8.6. Не снимая защитную пленку, вырезать из соединительной резины SV пластину по размерам пластыря с припуском 5-7 мм.
8.7. Взять пластину из резины SV обеими руками и наложить ее на пластырь без морщин и воздушных пузырей.
В случае, если не удалось избежать образования воздушных пузырей, аккуратно проткните их шилом, выпустив воздух, и прикатайте это место роликом.
8.8. Снять с резины SV защитную пленку.
8.9. Раскатать соединительную резину SV, наложенную на пластырь от центра к краям, без пропусков широким роликом.
8.10. Нанести второй слой BL цемента на подготовленную поверхность шины.
Время сушки второго слоя – 10-15 минут
(проба тыльной стороной пальца - должно ощущаться легкое прилипание).
8.11. С усилием и без пропусков прикатать пластырь к шине роликом.
8.12. На выступающую за край пластыря соединительную резину нанести спец. цемент BL и примерно через 10 минут еще раз прикатать края роликом.
Внимание! Дублированый пластырь должен быть установлен на шину в течении 2-х часов.
Для процесса холодной вулканизации установленного пластыря необходима окружающая температура минимум 18°С, время полной вулканизации - 48 часов.
