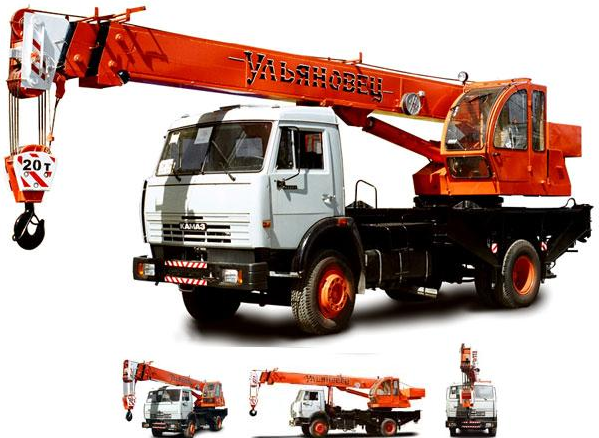

Автомобильный кран МКТ-20.1, грузоподъемностью 20 тонн. Шасси КАМАЗ-43253-02.
Привод механизма крана - гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций.
Стрела телескопическая трехсекционная. Выдвижение секций гидроцилиндром. Для увеличения подстрелового пространства поставляется легкий решетчатый удлинитель стрелы (гусек).
Микропропроцессорный ограничитель грузоподъемности с цифровой индикацией информации позволяет следить за степенью загрузки крана и люльки, длиной и вылетом стрелы, показывает фактическую величину груза на крюке, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях (координатная защита) в зоне линий электропередач (МЗОН).
Дополнительно на стрелу устанавливается люлька, грузоподьемностью 300 кг.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНОВОЙ УСТАНОВКИ:
| Грузоподъемность, т: - на основной стреле - на гуське | 20 2 (180°) - 1,5(150°) |
| Длина стрелы, м Длина гуська, м | 8,1-18,1 6 |
| Скорость подъема (опускания) номинального груза, м/мин: - основная стрела - стрела с гуськом | 9,8 29 |
| Средняя скорость изменения вылета крюка,м/мин, не более: - при подъеме (опускании) стрелы 8,1 м - при выдвижении (втягивании) секции стрелы | 9,0 8,0 |
| Частота вращения поворотной части, мин-1 | 0,3-1,75 |
| Скорость передвижения крана, км/час: - транспортная - с основной стрелой - транспортная - со стрелой и гуськом | 60 40 |
| Габаритные размеры в транспортном положении,мм: - длина - ширина - высота | 10560 2500 3620 |
| Полная масса с основной стрелой, т | 15,5 |
| Радиус поворота, м | 10 |
