7.3. Измерения выполняются 1 раз в 3 года и при выявлении отклонений, превышающих допуск.
7.4. Методика измерений аналогична применяемой при контроле вертикальности. Дополнительными являются наведения на детали фасонок, выполняемые по всем четырем наружным граням ствола.

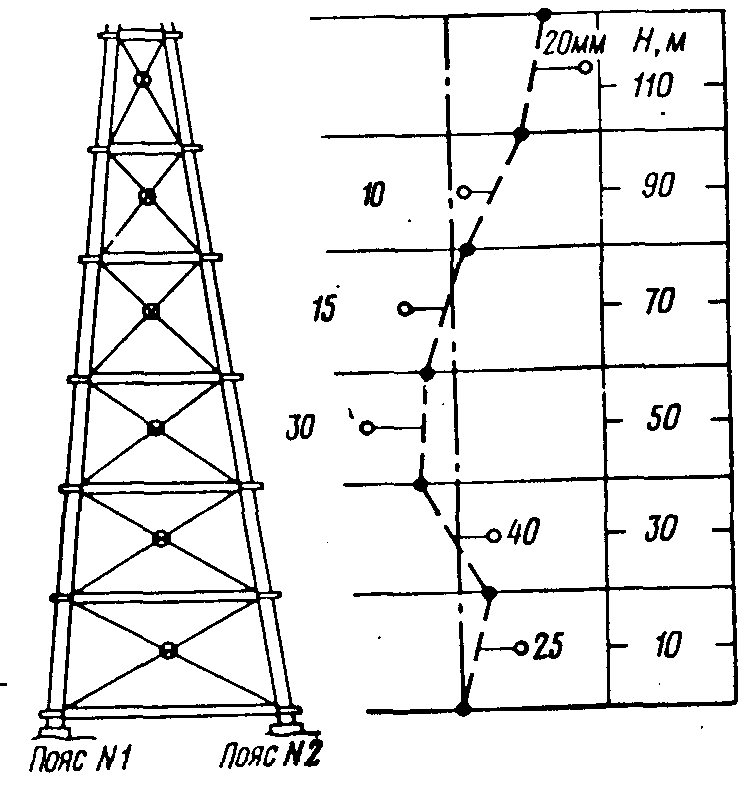

7.5. Отчетная документация должна содержать: расчет смещений центральных фасонок, исполнительную схему решетки ствола башни (рис. П13.9), протокол измерения решетки башни, составленный по форме аналогичной приложению П13.4.
8. НИВЕЛИРНЫЕ ИЗМЕРЕНИЯ
8.1. Нивелирные измерения выполняются при наблюдениях за осадками фундаментов опор и соответствуют по методике и классу точности нивелирования III класса.
8.2. Для работ применяются нивелиры с увеличением трубы 30 крат. Уровень нивелира должен иметь цену деления не менее 15 с на 2 мм дуги. Для уровней контактного типа допускается цена деления 30 с на 2 мм дуги. Допускается применение нивелиров всех типов с компенсационным принципом установки линии визирования.
8.3. При нивелировании допускается применение реек следующих типов:
а) шашечные двусторонние трехметровые с сантиметровыми делениями на обеих сторонах. Ноль черной стороны смещен относительно красной на 40 дм,
б) шашечные трехметровые двусторонние с делениями на красной стороне - 10 мм, черной стороне - 11 мм,
в) шашечные трехметровые односторонние с двумя шкалами.
8.4. Нивелирование выполняется в прямом и обратном направлениях.
8.5. На каждой станции выполняется следующий порядок отсчетов:
а) по средней и дальномерным нитям - по черной стороне (основной шкалы) задней рейки,
б) аналогично п. а - по передней рейке,
в) по средней нити - по красной стороне (дополнительной шкале) передней рейки.
8.6. Перед каждым отсчетом пузырек уровня приводится на середину.
8.7. На каждой станции выполняется следующий контроль:
а) разность отсчетов по средней нити на черной стороне каждой рейки с полусуммой отсчетов по дальномерным нитям не должна превышать 3 мм,
б) разность превышений, полученных по черной и красной сторонам рейки, не должка различаться более 3 мм.
8.8. Оптимальную длину луча принимают равной 75 м. Неравенство расстояний не должно превышать 2 м, а их накопление по секциям -5м.
8.9. Нивелирование выполняется по рейкам, которые устанавливаются на костыли или нивелирные башмаки.
8.10. Разность сумм превышений после выполнения двойного хода (средних из результатов наблюдений по черным и красным сторонам реек) из прямого и обратного ходов не должна быть более 10 мм
, где L - длина хода, км.9. КОНТРОЛЬ ОСАДОК ФУНДАМЕНТОВ
9.1. Измерения выполняются с целью определения стабильности положения фундаментов поясов ствола башни и фундаментов ствола и анкеров оттяжек мачты.
9.2. Предельно допустимая величина изменения отметок фундаментов не должна превышать-
а) для башен - 0,001 расстояния между смежными фундаментами поясов,
б) для мачт - 30 мм для фундаментов ствола и анкеров оттяжек.
9.3. Измерения производятся в первый и третий годы после ввода опоры в эксплуатацию. Внеочередные измерения выполняют после выявления признаков, свидетельствующих о возникновении осадки. В качестве исходного материала могут быть использованы данные по контролю вертикальности опоры, а также результаты визуальных сезонных осмотров фундаментов.
9.4. Осадочные марки устанавливаются на фундаментах в соответствии с рекомендуемой схемой (см. рис. П13.1).
9.5. Схема прокладки нивелирных ходов должна соответствовать установленной (рис. П13.10). Для мачт высотой менее 100 м допускается схема нивелирования фундаментов анкеров с одной стоянки при двух горизонтах инструмента.

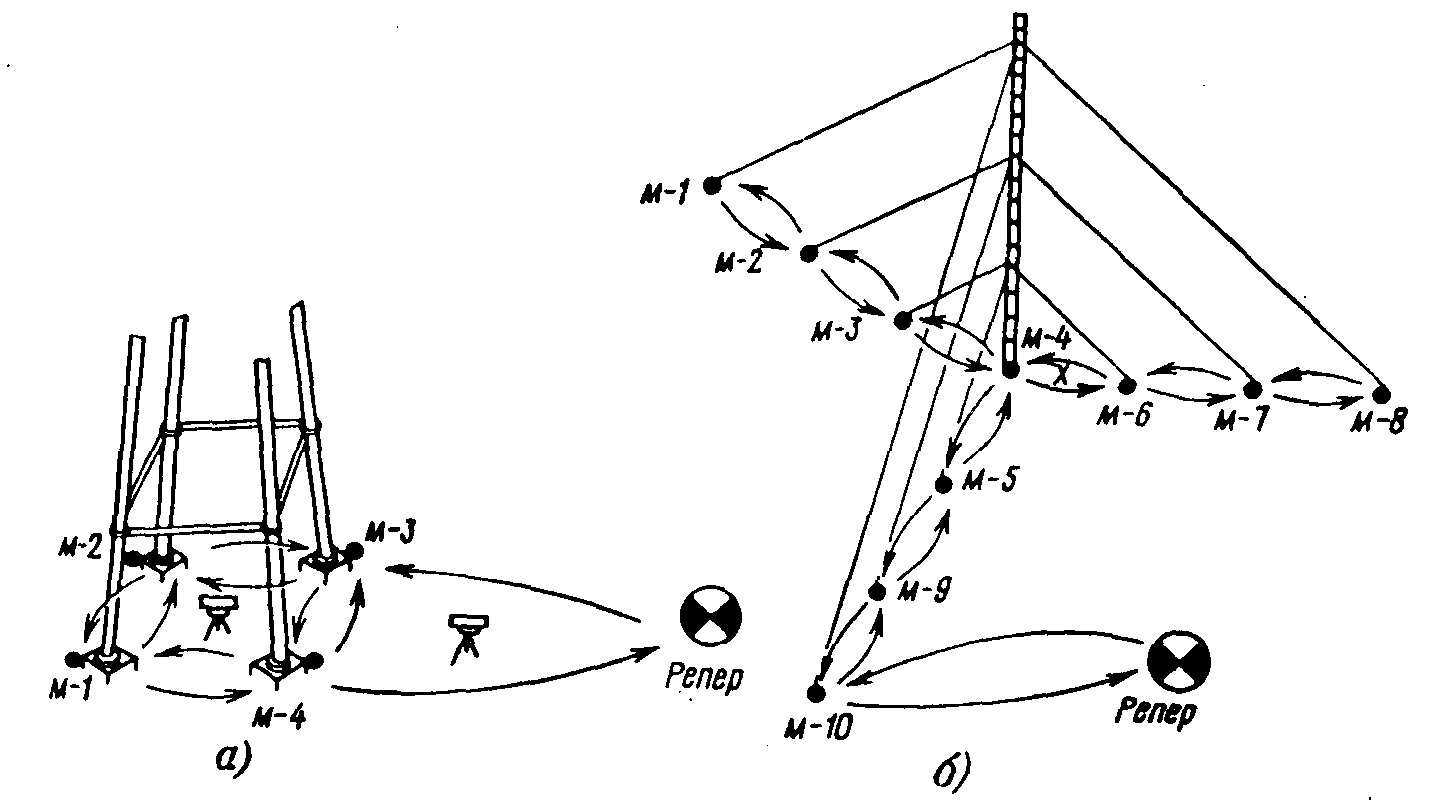

Рис. П13.10. Типовая схема прокладки нивелирных ходов при контроле осадок:
а) фундаментов башни, б) анкерных фундаментов мачты
9.6. Запись результатов полевых измерений производится по установленной форме В журнале нивелирования (приложение П13.6).
9.7. Оценка скорости изменения осадок выполняется по сводной ведомости (приложение П13.7).
9.8. Отчетная документация содержит: журнал нивелирования, схему нивелирных ходов, сводную ведомость осадок, протокол измерений (приложение П13.8).
9.9. В особых случаях (лессовые грунты, оползневые участки и т. д.) разрабатывается специальная методика измерений.
| Приложение П13.1 Город ____________ УТВЕРЖДАЮ Главный инженер ОРТПЦ _____________ обл. ____________________ АКТ передачи пунктов планово-высотного обоснования Заказчик ____________________, исполнитель____________________, вид работ ____________________ тип опоры________________, проект ______________, ввод в эксплуатацию _________________________ ________________высота опоры____________________ 1. Высотное обоснование Репер №______________  __________________, тип ______________________, расстояние от центра ствола ________________, азимут линии ____________________ 2. Плановое обоснование Пункт №________________тип пункта_____________________________________ , расстояние от центра опоры________________________ , азимут линии_________________ Пункт №______________ __________________, тип ______________________, расстояние от центра опоры________________________ , азимут линии_________________ Приложение. 1. Схема геодезическая привязки пунктов. 2. Чертежи геодезических пунктов. Сдал: Начальник экспедиции ________________________ Принял: Старший инженер ________________________ |
Приложение П13.2
ЖУРНАЛ УГЛОВЫХ ИЗМЕРЕНИЙ
Тип опоры ____________________, высота опоры________________, инструмент ____________________
_____________, облачность _______________, ветер _____________, изображения__________________
_____________, амплитуда колебаний на Н ____________, наблюдатель___________________________
дата ________________________
| № п/п | Н, м | Пояс башни | Круг теодолита |   ' , '' | KL-KR '' |  '',' |  ', '' |  '' |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 1 | 0 | Левый | KL KR | 13 35 19 193 35 40 | -21 | 13 35 29 | 19 16 27 | 0 |
| | | Правый | KL KR | 24 57 16 204 57 35 | +19 | 24 57 26 | | |
| | | Левый | KL KR | 14 05 22 194 05 42 | +20 | 14 05 32 | 19 16 20 | -7 |
| 2 | 20 | Правый | KL KR | 24 27 00 204 27 45 | +15 | 24 27 08 | | |
