Топливо-энергетический комплекс


Автоматизированная система управления

Котельной по сжиганию кородревесных отходов

ОАО «Лесплитинвест»

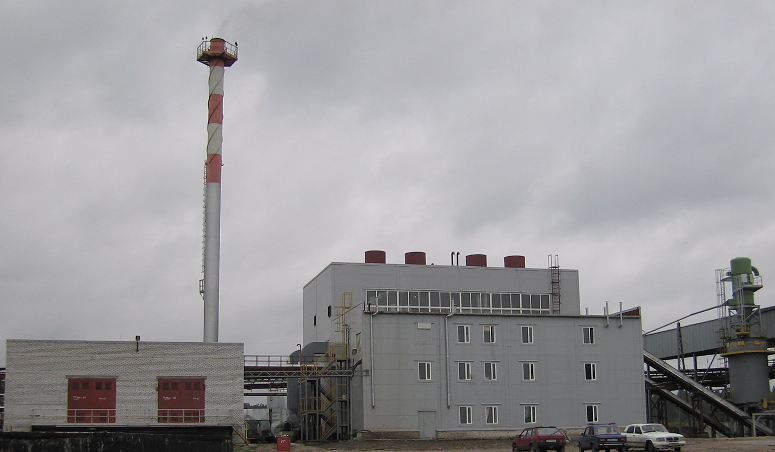

Котельная по сжиганию отходов

В 2003 году силами специалистов Объединения «Комплексная Автоматизация» была разработана и внедрена автоматизированная система управления котельной по сжиганию кородревесных отходов ОАО «Лесплитинвест». Проект реализован совместно с ООО «Росстройпроект», г. Санкт-Петербург.

Это предприятие основано на базе Приозерского ЦБК и занимается изготовлением МДФ плиты из древесины лиственных пород. При производстве МДФ плиты около 50% сырья идет в отходы. Проблема утилизации отходов для предприятия являлась очень актуальной и позволяла с одной стороны получить экологический эффект, за счет отказа от вывоза отходов в отвалы, а с другой стороны обеспечить производство необходимой для технологии тепловой энергией.

За основу энергетической установки взяты два стандартных газо-мазутных котла ДЕ-25, Бийского завода, которые были адаптированы для сжигания коро-древесных отходов.

Древесные отходы с производства механическим способом поступали на закрытый склад хранения топлива, оборудованный «живым дном». «Живое дно» предназначено для перемешивания топлива и подачи его на транспортеры котлов. В самом котле, на цепных решетках, идет процесс подсушки, горения и дожигания отходов, причем образующийся шлак и зола не являются загрязнителями и могут использоваться для обратной засыпки карьеров при рекультивации земли.

Силами Объединения при строительстве котельной был выполнен комплекс работ по системам КИП, АСУТП и электроснабжения. К специфике данного проекта следует отнести разработку и реализацию алгоритмов управления «Живым дном» и транспортерами подачи топлива, не имеющим аналогов в России и наладку автоматической работы котлов при сжигании топлива, в составе которого большое содержание химических веществ, таких как КФК смолы и парафины.

Система автоматизации котельной является многофункциональной, двухуровневой распределенной системой, отвечающей технологической структуре производства.

В состав ПТК системы входит полевая автоматика и комплекс программно-технических и других средств, в том числе, программируемые логические контроллеры, посты управления и обслуживания в виде графических сенсорных панелей и АРМ оператора-технолога, система бесперебойного питания и т.д.

Технологические параметры системы (температура, давление, уровень, расход и т.д.) преобразуются комплексом технических средств нижнего уровня (приборами КИП) в унифицированные сигналы и по линии связи передаются на устройства сбора данных. Оборудование верхнего уровня принимает по сети передачи данных информацию и дает возможность осуществлять управление объектами и оборудованием с центрального диспетчерского пункта цеха, организованного с использованием АРМ оператора.

Система управления включает в себя:

• 2 операторских панели управления;

• 1 рабочее место технолога;

• инженерное программное обеспечение системы управления WinCC v7, ProTool;

• инженерное программное обеспечение АРМ технолога Cristall Report;

• 1 нерезервированный контроллер S7-300 и модули ввода/вывода;

• шкафы с оборудованием системы управления, с вспомогательным оборудованием;

• систему бесперебойного питания с временем резервирования на базе оборудования PowerWare.


В качестве основы ПТК принята система управления на базе двух не резервированных программируемых логических контроллерах фирмы Siemens Simatic S7-300, являющихся ядром системы. Контроллеры организуют работу всей системы управления, обеспечивает сбор, обработку и передачу данных, реалузацию алгоритмов управления, блокировок и защит.

В качестве среды разработки прикладного ПО ПЛК использовалась WinCC v. 7. фирмы Siemens.

Программа управления была разработана на языке структурированного текста с элементами релейной логики (логика блокировок).

Рабочие места операторов были оборудованы двумя сенсорными графическими панелями с системой визуализации, разработанной на базе программного пакета ProTool фирмы Siemens.

Рабочее место технолога оборудовано персональным компьютером с разработанной системой регистрации и архивации параметров котельной на базе программных пакетов Cristall Report.

В ходе строительства котельной специалистами Объединение были выполнены работы по:

• проектированию, производству и внедрению системы АСУТП котельной;

• монтажу и наладке оборудования полевого КИПиА;

• монтажу и наладке электрооборудования.


В настоящее время котельная выведена на проектную мощность, сдана госкомиссии и работает в автоматическом режиме.
