ООО «Петербургский завод измерительных приборов» (ООО «СПб ЗИП»)




СЧЁТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЙ ИНДУКЦИОННЫЙ

«ВЕКТОР-1»

ПАСПОРТ


В
946.001.000ПС





Сертификат соответствия № РОСС RU.МЕ48.В02112

Сертификат утверждения типа RU.С.34.001.А № 25787

  1. ОБЩИЕ СВЕДЕНИЯ


Счетчики электрической энергии однофазные индукционные ВЕКТОР-1 (в дальнейшем счетчики), изготавливаемые по ГОСТ Р 52321-2005 и ТУ 4228-001-94633680-2006 (в дальнейшем ТУ), предназначены для учета активной энергии в однофазных сетях переменного тока номинальной частотой 50 (60) Гц. Степень защиты от проникновения воды и пыли соответствует IР51.

Счетчик изготавливается с реверсивным счетным механизмом или со стопором обратного хода, с магнитной или камневой нижней опорой. Условное обозначение варианта изготовления этих узлов указано на щитке счетчика. Структура условного обозначения счетчика для его заказа приведена в таблице 2.

Расход электроэнергии учитывается в целых киловатт-часах (kW∙h) по пяти цифрам барабанов, расположенных слева от запятой. Цифра на барабане справа от запятой показывает десятые доли киловатт-часа.

Габаритные и установочные размеры счетчика приведены на рисунке1

  1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Основные технические характеристики указаны в таблице 1

Таблица 1

Класс точности

2

Номинальное напряжение, В

220; 230

Базовый ток (Iб), А

5; 10

Максимальный ток, % от базового

400; 600

Потребляемая мощность, не более:

полная (активная) в цепи напряжения, В∙А (Вт)

полная в цепи тока, ВА


4.5 (1.0)

0.3

Масса счетчика, не более, кг

1.5

Стартовый ток

0.005 Iб

Средняя наработка до отказа, час., не менее

141000

Средний срок службы, лет, не менее

32



  1. КОМПЛЕКТНОСТЬ



Счётчик 1 шт.


Крышка зажимов 1 шт.

Коробка упаковочная 1 шт.

Паспорт 1 экз.

По заявке энергосбытовых организаций, осуществляющих техническое обслуживание, ремонт и поверку счетчиков, изготовитель может поставить руководство по среднему ремонту.

  1. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА


Изготовитель гарантирует соответствие счетчика техническим характеристикам при соблюдении потребителем условий транспортирования, хранения и эксплуатации, установленных в настоящем паспорте.

Гарантийный срок эксплуатации счетчика – 24 месяца с даты ввода счетчика в эксплуатацию, но не более 30 месяцев с даты изготовления счетчика.

Отказ в работе, неисправности счётчика в течение гарантийного срока необходимо подтвердить актом, заверенным руководителем предприятия, осуществлявшим монтаж счетчика, в котором необходимо указать причины выхода счётчика из строя.

Изготовитель не принимает претензии, если счётчик вышел из строя из-за несоблюдения указаний, приведенных в разделе 5 и 6 настоящего паспорта.


5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ


Монтаж, демонтаж, ремонт и поверку счетчика могут проводить только специально уполномоченные лица (имеющие допуск к работе с электрооборудованием до 1000 В и квалификационную группу по электробезопасности не ниже III) организаций, имеющих соответствующие лицензии, с последующим пломбированием счетчика с оттиском поверительного клейма органов ФАТРМ.

Счетчики предназначены только для стационарного монтажа в закрытых помещениях, не содержащих агрессивных паров и газов, температура в которых находится в диапазоне от минус 20 0С до плюс 60 0С, а относительная влажность воздуха не более 80% при температуре + 25 0С.

Монтировать счетчики необходимо на стендах или щитах, не подверженных вибрации. Рекомендуемая высота установки от пола от 1.4 до 1.7 м. Крепить счетчик тремя винтами (отклонение от вертикального положения не более 10).

В помещениях, где возможны загрязнения и механические повреждения, монтаж счетчиков осуществляется в предохранительных шкафах.

ВНИМАНИЕ: ПОДКЛЮЧЕНИЕ И ОТКЛЮЧЕНИЕ СЧЕТЧИКА НЕОБХОДИМО ПРИЗВОДИТЬ ТОЛЬКО ПРИ ОТКЛЮЧЕННОМ НАПРЯЖЕНИИ СЕТИ.

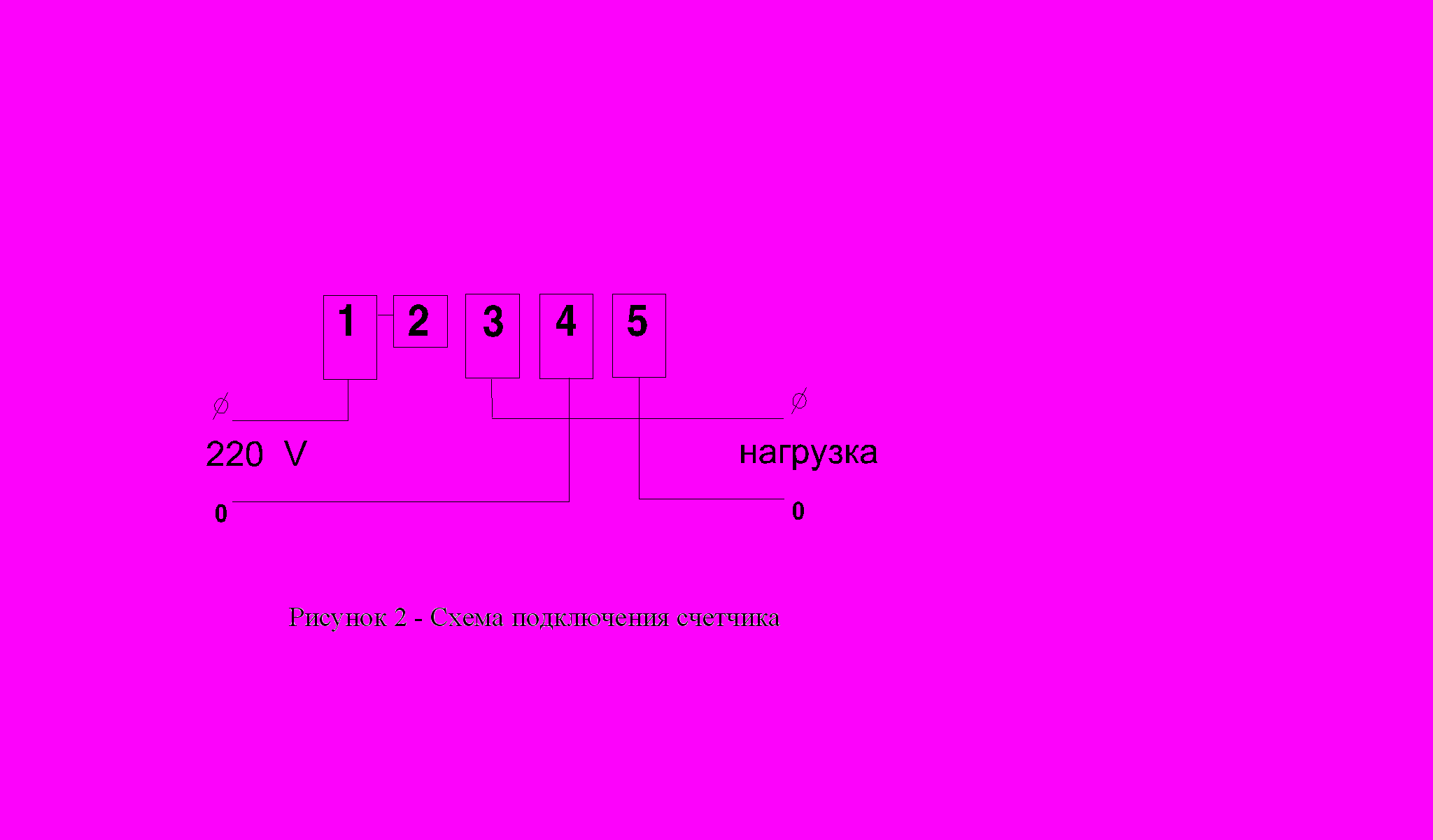

Включать счетчики необходимо в полном соответствии с их номинальными данными и схемой подключения, имеющейся на щитке счетчика и приведенной на рис. 2 настоящего паспорта.

При монтаже следует обеспечить надежный контакт подсоединяемых проводов и соединений между цепями тока и напряжения.

Наличие показаний на счетном механизме является следствием регулировки и поверки счетчика на заводе - изготовителе, а не свидетельством его эксплуатации.

В процессе эксплуатации не допускать коротких замыканий в сети и перегрузок по току выше максимальной величины, указанной на щитке. Нарушение этих требований может привести к отказу счетчика.

При проведении поверки, монтажа и эксплуатации счетчика должны соблюдаться требования «Правил техники безопасности при эксплуатации электроустановок потребителей»


6. УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ


Счетчики должны храниться в упаковке предприятия-изготовителя согласно условиям хранения 3 по ГОСТ 15150-69. Атмосфера в помещении, в котором хранятся счетчики, не должна содержать коррозионно-активных веществ.

Транспортирование счетчиков должно осуществляться согласно условиям 5 по ГОСТ15150-69 в упаковке предприятия – изготовителя, обеспечивающей оптимальное транспортное положение счетчиков.

  1. ПОВЕРКА СЧЕТЧИКОВ


Счетчики при выпуске из производства подвергаются первичной поверке на ООО "СПб ЗИП" в соответствии с методикой поверки по ГОСТ 8.259 - 2004
           Счетчики в процессе эксплуатации подвергаются периодической поверке. Межповерочный интервал 16 лет. Результаты периодических поверок заносятся в таблицу 2
           Таблица 2.

Дата поверки

Результат

поверки

Поверяющая организация

Наименование

Фамилия и подпись

поверителя

Оттиск клейма

поверителя

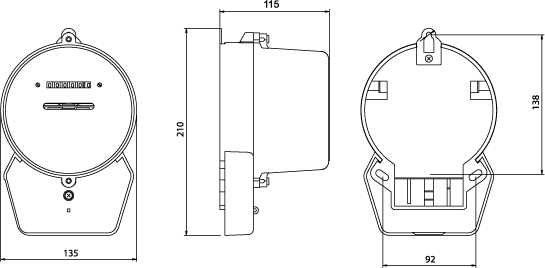

Рисунок 1 – Габаритные и установочные размеры счетчика



V1

ххххх

хх

х

х
















Вид крышки клеммной колодки: В – черная; Т - прозрачная

Тип нижней опоры: М – магнитная; S - камневая

Защита от хищения: RR – реверсивный счетный механизм; AR – стопор обратного хода

Базовый – максимальный ток, А: 05 – 30; 10 – 40; 10 - 60

Обозначение типа: ВЕКТОР-1


Таблица 2 - Структура условного обозначения счетчика


8. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ


Счетчик электрической энергии однофазный индукционный "ВЕКТОР-1", изготовитель ООО «СПб ЗИП»,

Зав № _________________


Дата изготовления:

________________

соответствует ГОСТ Р 52321-2005,ТУ 4228-001-94633680-2006, поверен, опломбирован с наложением на пломбах оттиска клейма государственного поверителя и признан годным к эксплуатации.


Печать (штамп)

изготовителя ______________________

(подпись отв. лица)


Оттиск клейма

поверителя _____________________

(подпись поверителя)


  1. СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ


Счётчик упакован на ООО «СПб ЗИП» в соответствии с ТУ и КД на счетчик


10. СВЕДЕНИЯ О ПРОДАЖЕ


Счетчик электрической энергии однофазный индукционный «ВЕКТОР-1» ____________

(базовый-макс. ток)

Заводской номер ___________________


Наименование организации, осуществившей продажу:


________________________________________________________________


Дата продажи __________________________ М. П.


11. СВЕДЕНИЯ О ВВОДЕ В ЭКСПЛУАТАЦИЮ


Без заполнения данного раздела паспорта гарантии изготовителя не сохраняются.


Наименование организации, осуществившей ввод счетчика в эксплуатацию:


_________________________________________________________________


Дата ввода в эксплуатацию:_________________________


Подпись ответственного лица _______________________ М.П.



Изготовитель ООО «СПб ЗИП»





4
