BN-City

МОНИТОРИНГ ТРАНСПОРТА

СИСТЕМА МОНИТОРИНГА, КОНТРОЛЯ И УПРАВЛЕНИЯ ТРАНСПОРТОМ

ООО "Маркет Медиа" 160017, Вологда, Ленинградская, 71, офис 706 т./ф.: (8172) 52-92-11, т. 52-92-10, моб.505-885 ссылка скрыта, edem@sledom.com

Оглавление

1. Назначение и функциональные возможности системы

Система мониторинга и управления транспортом BN-City предназначена для контроля транспорта и эффективного управления перевозками в компаниях, работающих преимущественно в городе и области.

Система BN-City обеспечивает непрерывный мониторинг транспорта и специальной техники при небольших эксплуатационных расходах за счет использования современных технологий и профессионального оборудования.

Внедрение системы – качественно новый уровень управления транспортом и контроля над работой специального оборудования.


Функциональные возможности:

• ежеминутное определение местоположения транспортных средств в режиме реального времени;

• контроль прохождения установленных точек в заданный период времени;

• отображение местоположения и маршрутов движения за любой промежуток времени на подробной карте города на экране монитора;

• определение состояния транспорта, работы специальных систем и оборудования на основе показаний датчиков;


• «Спутниковый электронный одометр» - контроль реального пробега автомобиля;

• при отсутствии сети GSM запись местоположений ведется в «Черный ящик» и при входе в сеть информация передается автоматически;


• контроль времени и места погрузки и выгрузки грузов;

• контроль начала и окончания работы специальной техники и оборудования;

• формирование отчетов о движении транспорта;

• хранение полученной информации в базе данных.


2. Область применения

Система BN-City предназначена для:

• строительных компаний:

• жилищно-коммунального хозяйства;

• служб доставки и инкассации;

• такси;

• служб спасения и скорой помощи;

• служебных автопарков;

• лизинговых компаний.


3. Преимущества использования технологии GPRS в мониторинге

Система BN-City обладает рядом преимуществ:

• непрерывный контроль движения транспортного средства по маршруту;

• высокая оперативность доставки сообщений;

• низкая стоимость оборудования;

• минимальные затраты на эксплуатацию системы;

• кредитная система оплаты трафика;

• возможна скрытая установка;

• охранно-поисковые функции.


4. Краткое описание системы

Система BN-City – это аппаратно-программный комплекс, состоящий из абонентских терминалов и рабочего места диспетчера.


На транспорт устанавливается абонентский навигационно-связной терминал
BN-City GХ, автоматически определяющий местоположение транспортного средства, скорость, направление движения и состояние подключенных датчиков:

• подъема кузова самосвала;

• выдвижения стрелы автокрана;

• вращения миксера;

• сцепки/расцепки прицепа;

• открытия/закрытия дверей кабины;

• отключения аккумуляторной батареи;

• тревожной кнопки.


Далее по каналам передачи данных GPRS абонентский терминал в автоматическом режиме передает собранную им информацию на рабочее место диспетчера.

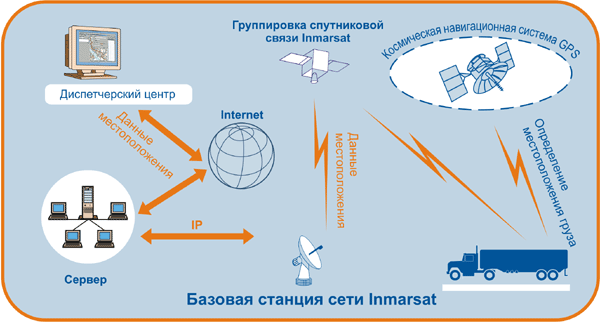

Рис 1. Схема работы системы BN-City

При движении транспорта информация передается каждую минуту. Сигнал о срабатывании датчиков приходит с точным местом срабатывания. При остановке движения абонентский терминал входит в «спящий» режим и передает только сигналы от датчиков.

При возникновении нештатной ситуации с рабочего места диспетчера может быть послана команда «заглушить двигатель».

5. Рабочее место диспетчера

Рабочее место диспетчера оборудуется компьютером, доступом в Интернет с возможностью работы с FTP. На компьютер устанавливается специализированное программное обеспечение CyberFleet®.

CyberFleet® - современное диспетчерское программное обеспечение, является клиентской частью глобальных систем мониторинга и управления транспортом “BusinessNavigator®”.


ПО CyberFleet® предназначено для контроля и оперативного управления подвижными объектами различного назначения в on-line режиме.

ПО CyberFleet® - новейший продукт компании “М2М телематика”, при разработке которого использовался многолетний опыт в области создания и эксплуатации систем мониторинга и учтены все возможные потребности корпоративных клиентов.

ПО CyberFleet® , обладающее широкими функциональными возможностями, высокой производительностью и надежностью, позволяет не только определять местоположение объектов на электронной карте местности в on-line режиме, но и предоставляет развитые возможности по контролю состояния подвижных объектов, планированию и контролю выполнения маршрутов, а так же их дальнейшей оптимизации.


ПО CyberFleet® устанавливается на рабочие места:

• диспетчеров/логистов;

• работников административно-хозяйственных ведомств;

• работников служб эксплуатации;

• начальников служб безопасности и транспортных участков;

• руководителей предприятий.


Пользовательские функции ПО CyberFleet®


- МАРШРУТНЫЕ ЗАДАНИЯ:

• составление диспетчером зон контроля любой конфигурации (коридоры, полигоны, окружности) в специальном редакторе;

• составление и сохранение заданий на прохождение заданного диспетчером количества контрольных зон в заданном порядке с возможностью назначения неограниченного количества временных окон для каждой зоны;

• назначение маршрутных заданий одному или нескольким ТС вручную или автоматически по заданному графику работы;

• назначение глобальных контрольных зон для каждого объекта независимо от текущего задания.


- ОПЕРАТИВНОЕ УПРАВЛЕНИЕ:

• возможность оперативного изменения маршрутных заданий в процессе выполнения маршрута;

• вызов водителя при выявлении нецелевого использования ТС или отклонений от маршрутов (используется громкая связь, зуммер);

• ведение журнала нарушений;

• протоколирование действий диспетчера.


- КОНТРОЛЬ:

• автоматический контроль выполнения маршрутных заданий с сигнализацией их нарушений;

• контроль входа/выхода из глобальных контрольных зон для каждого объекта;

• «Спутниковый электронный одометр» - контроль реального пробега автомобиля, скорости;

• контроль расхода топлива;

• контроль прохождения установленных точек в заданный период времени;

• контроль доставки продукции «точно в срок»;

• контроль времени/места погрузки и выгрузки грузов;

• контроль начала и окончания работы специальной техники/оборудования;

• контроль нецелевого использования ТС, отклонений от маршрутов.


- АНАЛИЗ:

• формирование отчетов о движении ТС;

• хранение полученной информации в базе данных;

• разнообразные справочники для перекрестного ввода информации: ТС, персонал, должности, абонентские терминалы и прочие;

• автоматическое занесение приобретенных пользователем абонентских терминалов и их параметров с телематического сервера без участия пользователя.

• распечатка любого справочника в виде отчета.


Вся информация хранится в течение неограниченного времени, позволяя составлять отчеты, вести статистику, а также в любой момент проанализировать работу транспорта.

ПО CyberFleet® имеет современный однородный интерфейс с интуитивно понятными и общепринятыми правилами построения:

• Неограниченные возможности по настройке внешнего вида главного окна программы за счет использования двух многофункциональных окон-дисплеев.

• Гибкая настройка табличных форм главного окна.

• Индивидуальное сохранение всех настроек вида главного окна для каждого пользователя.

• Возможность одновременного открытия произвольного числа картографических окон.

• Сигнализация о различных событиях и отображение состояний объектов широкой цветовой гаммой для быстрой идентификации по цвету.

• Графические символы-иконки для обозначения каждой функции программы или интерфейсного элемента.


Заведение информации в ПО CyberFleet® осуществляется при помощи удобных интерфейсных форм-справочников, разнообразных для перекрестного ввода информации: транспортные средства, персонал, должности, абонентские терминалы и прочее. Кроме того, возможно автоматическое занесение приобретенных пользователем абонентских терминалов и их параметров с телематического сервера без участия пользователя и распечатка любого справочника в виде отчета.


Преимущества ПО CyberFleet®

• Удобная инсталляция и деинсталляция программы.

• Автоматическое обновление всех частей программы через Internet.

• Трехступенчатый уровень защиты.

• Встроенная база данных адресов крупных городов России.

• Расширенная справочная система.

• Многоязычный интерфейс.

• Реализация контрольных зон любой конфигурации.

• Составление маршрутных заданий любого уровня сложности.

• Автоматический контроль выполнения маршрутных заданий.

• Оперативное управление автотранспортом.

• Расширенная отчетная система в формате Microsoft (R) Office Excel.

• Работа с различными типами абонентского навигационно-связного оборудования.

• В ПО используется самая современная картография, позволяющая работать с объектами размером меньше 0,5 метра.

• При разработке продукта учтены все возможные потребности корпоративных клиентов.

• Продукт дорабатывается и совершенствуется с учетом пожеланий и рекомендаций клиентов.

• Число объектов, контролируемых с одного рабочего места, не ограничено. При необходимости одновременной работы нескольких диспетчеров могут быть установлены дополнительные рабочие места.


6. Оборудование для системы

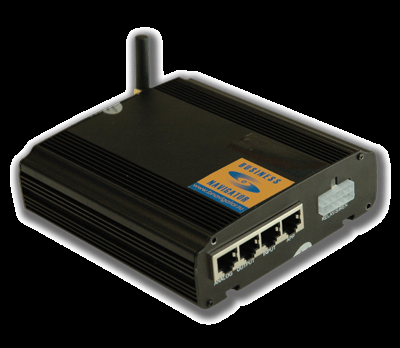

Абонентский навигационно-связной терминал BN-City GX

Габаритные размеры	130 х 122 х 39 мм
Вес	250 г
Материал корпуса	алюминий
Напряжение питания	+12-30 VDC/2A
Номинальное потребление тока в рабочем режиме	150 мА
Диапазон рабочих температур	от -40 до +70о С

7. Что дает система

Внедрение системы BN-City существенно улучшает экономические показатели использования транспорта и специальной техники:

• за счет непрерывного контроля движения снижаются потери рабочего времени и повышается оборачиваемость;

• отображение местоположения автомобиля в реальном времени существенно снижает расходы на сотовую связь;

• накопление статистической информации о маршрутах и режимах движения позволяет оптимизировать работу диспетчерской службы;

• постоянный контроль повышает дисциплину водителей и снижает показатели аварийности;

• контроль местоположения автотранспорта предотвращает хищение перевозимых грузов и материалов;

• контроль фактических пробегов и расхода топлива снижает эксплуатационные расходы;

• знание реального местоположения автотранспорта позволяет управлять им;

• скрытая установка навигационно-связного оборудования и возможность дистанционно заглушить двигатель повышает уровень защиты автомобилей и спецтехники от угона.


8. О компании «М2М телематика»

ООО “М2М телематика” (торговая марка “BusinessNavigator®”) - холдинговая компания, представленная на российском рынке с 2002 года.

Цель создания - коммерческое использование технологий спутниковой связи и навигации, передачи данных в спутниковых и сотовых сетях в интересах российских и зарубежных предприятий и организаций.

Сегодня в компании работает более 80 человек, имеется собственный штат разработчиков программного обеспечения, функционирует абонентская служба с «горячей линией» для абонентов, коммерческая и финансовая службы, служба маркетинга и рекламы, отдел разработки абонентского оборудования (телематических терминалов).

Специализация и основной вид деятельности компании - разработка и внедрение систем мониторинга и управления транспортом (Fleet Management Systems), систем мониторинга технологических процессов, телематических решений для различных отраслей и секторов экономики, а также систем мониторинга и охраны недвижимости.

“М2М телематика” - поставщик программно-аппаратных комплексов и абонентского оборудования для корпоративных заказчиков. Все решения, предлагаемые компанией, строятся на базе телематической платформы и клиентского программного обеспечения собственной разработки с использованием передовых технологий сотовой связи GSM (GPRS/SMS), спутниковой связи Inmarsat, Iridium, спутниковой навигации (GPS/ГЛОНАСС) и позиционирования в сотовых сетях (MPS/LBS).

“М2М телематика” - лидер российского рынка корпоративных систем мониторинга по количеству коммерческих абонентов и широчайшей географии клиентов:

• более 370 развернутых диспетчерских пунктов,

• более 5000 оснащенных транспортных средств,

• серверная платформа, обрабатывающая 3 000 000 сообщений в сутки,

• 50 городов России и СНГ, где используется оборудование компании;

• представительство в Санкт-Петербурге;

• 8 городов, в которых открыты Региональные Диспетчерские Центры, в т.ч. в Вологде;

• развитая дилерская сеть – более 25 городов России и СНГ (Казахстан, Беларусь).


ООО “М2М телематика” - телематический оператор в сфере мониторинга подвижных и стационарных объектов, предоставляющий услуги передачи данных и доступа к специализированным базам данных по каналам беспроводной связи GSM/GPRS/SMS, Inmarsat и Iridium и располагает всеми необходимыми лицензиями на операторскую и производственную деятельность:

• №568К «На осуществление космической деятельности»

• №33586 «На оказание телематических услуг связи»

• №35408 «На услуги связи в сети передачи данных»

• №1-09489 «На деятельность по тушению и предупреждению пожаров»

• №1-15435 «На производство работ по монтажу, ремонту и обслуживанию средств обеспечения пожарной безопасности, зданий и сооружений».


В 2007 году компания прошла сертификацию Системы менеджмента качества и имеет следующие сертификаты:

• Сертификат соответствия Системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2001 ((ISO 900102001) применительно к разработке и эксплуатации систем мониторинга транспортных средств и стационарных объектов, программного обеспечения, аппаратных средств, оказанию услуг телематики

• Заключение Федеральной системы сертификации космической техники (Федеральное космическое агентство). Заключение удостоверяет, что действующая в компании система менеджмента качества обеспечивает создание и реализацию вычислительных сетей, программного обеспечения, информационно-телекоммуникационных комплексов и систем (коды ЕКПС 7010, 7030, 7055).


В услуги компании входит весь комплекс работ, связанных с развертыванием систем:

• установка терминального оборудования на транспортные средства и другие объекты заказчика;

• конфигурирование терминального оборудования в соответствии с требованиями заказчика;

• установка программного обеспечения в диспетчерских пунктах заказчиков;

• интеграция систем в информационные системы заказчиков;

• отладка и ввод в эксплуатацию;

• постпродажная сервисная поддержка.


Решения компании «М2М телематика» находят своё применение на корпоративных рынках в сфере транспорта, строительства, ЖКХ, оптово-розничной торговли и дистрибьюции товаров и др. Среди наших клиентов крупнейшие компании, представляющие эти рынки –
«ТК Эксис», холдинг «Совтрансавто», Автобаза МЖД, «ИКТ-Калининград», «ЧелябТрансАвто» («Автотрейдинг»), «Лорри», «РОЛЬФ-Лоджистик», «СУ-7», «Мосинжстрой», «ПАТП-4 г. Костромы», «СУ №802», «Яндекс», «СПСР-Экспресс», «МИРАТОРГ», «АГАМА», «ПРОДГАММА», «МОКАвто», «ТЕМП Первый» (сеть магазинов «Находка»), МУП «Спецавтохозяйство», ООО «Бетолюкс» и многие другие.


Партнеры

	"РНИИ КП" - одно из первых предприятий ракетно-космической отрасли нашей страны /ru
	"Хруничев Телеком" - филиал ГКНПЦ им. М.В. Хруничева, крупнейшего предприятия космической отрасли ссылка скрыта
	"НИИ Космических систем" (НИИ КС) - филиал ГКНПЦ им. М.В.Хруничева - основной разработчик систем мониторинга (ГЛОНАСС) ссылка скрыта
ссылка скрыта	ФГУП "Морсвязьспутник" - оператор спутниковой связи Inmarsat в России ссылка скрыта
ссылка скрыта	SecTrack N.V. - эксклюзивный сервис-провайдер системы спутниковой связи Inmarsat стандарта D+ ссылка скрыта
ссылка скрыта	Satamatics Ltd – ведущий европейский производитель телематического оборудования
ссылка скрыта	Iridium Satellite LLC - оператор системы спутниковой связи Iridium ссылка скрыта
	ОАО "Мобильные ТелеСистемы" (МТС) - крупнейший в России и Восточной Европе оператор сотовой связи GSM ссылка скрыта
ссылка скрыта	ОАО "ВымпелКом" - крупнейший российский оператор сотовой связи GSM ne.ru

9. Состав и стоимость системы мониторинга и управления транспортом BN-City и услуг телематики

№	Наименование	Цена *	Кол-во	Сумма
1.	ОБОРУДОВАНИЕ КОНТРОЛИРУЕМОГО ОБЪЕКТА
	Абонентский терминал BN-City GХ в комплекте	15 500
	Персональный трекер СТ-24	14 000
	ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА
	Преобразователь напряжения (устройство защиты цепей питания)	980
	Защитный корпус	1 200
	Кнопка подачи сигнала тревоги	350
	Датчик включения зажигания, включения миксера, включения сигнализации, подъема кузова	350
	Модуль вызова водителя с подтверждением (зуммер)	875
	Температурный датчик	1 250
	Выносная антенна GSM для BN-City GX	875
	Комплект громкой связи для BN-City GX	2 100
	Датчик уровня жидкости для BN-City GX	7 000
	Устройство для настройки датчика уровня жидкости	1 750
	ИТОГО по п.1:
2.	ОБОРУДОВАНИЕ РАБОЧЕГО МЕСТА ДИСПЕТЧЕРА
	Программное обеспечение CyberFleet®	30 000
	Программное обеспечение CyberFleet® - дополнит.место	14 000
	Программное обеспечение BN™ Исмут	10 000
	Картография рабочего места диспетчера:**
	Картография Резидент:
	Карта автодорог Вологда 1:10 000 (до домов)	7 700
	Карта автодорог Череповец 1:10 000 (до домов)	7 000
	Карта автодорог Вологодская область 1:200 000	12 600
	Карта автодорог Архангельская область 1:200 000	18 900
	Карта автодорог России 1:1 000 000	12 000
	Картография Ингит:
	Карта автодорог Вологда 1:25 000	700
	Карта автодорог Череповец 1:25 000	600
	Карта автодорог Вологда и Вологодская область	10 500
	Карта автодорог Вологодская область 1:200 000	8 200
	Карта автодорог Северо-Запада России 1:200 000	13 500
	Карта автодорог Россия 1:1 000 000	16 700
	GSM-модем Falcom в комплекте с гарнитурой	9 100
	ИТОГО по п.2:
3.	РАЗОВЫЕ УСЛУГИ
	Монтаж абонентского терминала	2 800
	Монтаж датчика уровня жидкости с тарировкой топливного бака***	5 800
	Монтаж температурного датчика	1 400
	Монтаж дополнительного устройства (датчик/реле) за устройство	600
	Подключение телематических услуг (за терминал)	1 750
	Обследование ТС Клиента (за один тип ТС)	3 500
	Инсталляция и настройка программного обеспечения	1 800
	Консультирование специалиста Клиента по вопросам работы с программным обеспечением	2 800
	ИТОГО по п.3:
	Итого по спецификации
	Сервисное обслуживание – сбор, обработка, маршрутизация информации (за каждый терминал в месяц)
	Стоимость роуминга перепредъявляется дополнительно на основании счетов сотовых операторов
	Ежеминутная доставка информации			включена
Примечания: * Цены указаны в рублях с учетом НДС и могут быть изменены в случае изменения цен на комплектующие и услуги операторов связи. ** Набор картографии может быть изменен и дополнен по желанию клиента. *** Указана цена стандартного монтажа на грузовой автомобиль с дизельным двигателем и одним топливным баком. Стоимость нестандартного монтажа определяется после обследования транспортного средства **** Окончательная стоимость контракта определяется в процессе переговоров!
