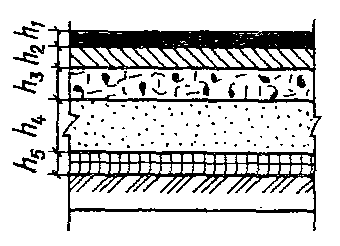

Таблица 34. Толщина конструктивных слоев, см, для I дорожно-климатической зоны при E=222 МПа (2220 кгс/см2)
h1 - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;
h2 - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;
h3 - черный щебень;
h4 - песок среднезернистый по ГОСТ 8736-77;
h5 - пенопласт в полиэтиленовой пленке.
| Конструктивные слои | Модуль упругости грунтового основания E0, МПа/(кгс/см2) | ||||
| 20/200 | 30/300 | 40/400 | 50/500 | 60/600 | |
| h1 | 5 | 5 | 5 | 5 | 5 |
| h2 | 7 | 7 | 7 | 7 | 7 |
| h3 | 42 | 35 | 30 | 25 | 20 |
| h4 | 5 | 5 | 5 | 5 | 5 |
| h5 | 10 | 10 | 10 | 10 | 10 |

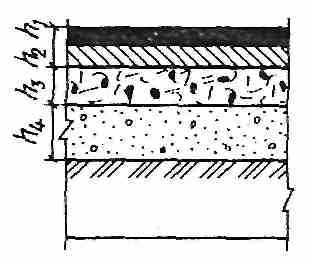

Таблица 35. Толщина конструктивных слоев, см, для I - II дорожно-климатических зон при E=222 МПа (2220 кгс/см2)
h1 - мелкозернистый асфальтобетон I-II марок по ГОСТ 9128-76;
h2 - крупнозернистый асфальтобетон III-IV марок по ГОСТ 9128-76;
h3 - черный щебень;
h4 - песок или песчано-гравийная смесь.
| Дорожно-климатическая зона | Конструктивные слои | Модуль упругости грунтового основания E0, МПа/(кгс/см2) | ||||
| 20/200 | 30/300 | 40/400 | 50/500 | 60/600 | ||
| I | h1 | 5 | 5 | 5 | 5 | 5 |
| h2 | 7 | 7 | 7 | 7 | 7 | |
| h3 | 28 | 25 | 22 | 20 | 15 | |
| h4 | 90 | 80 | 70 | 60 | 50 | |
| II | h1 | 5 | 5 | 5 | 5 | 5 |
| h2 | 7 | 7 | 7 | 7 | 7 | |
| h3 | 22 | 20 | 17 | 17 | 15 | |
| h4 | 70 | 60 | 50 | 40 | 35 |
