4.3.2. Сообщение DHCPREQUEST
Сообщение DHCPREQUEST может прийти от клиента, реагирующего на сообщение сервера DHCPOFFER, от клиента, верифицирующего ранее выделенный IP-адрес, или от клиента, расширяющего время действия конфигурационного набора. Если сообщение DHCPREQUEST содержит опцию 'server identifier', то это отклик на сообщение DHCPOFFER. В противном случае, сообщение является запросом верификации или расширения времени действия набора. Если клиент использует 'client identifier' в сообщении DHCPREQUEST, он должен использовать его во всех последующих сообщениях. Если клиент включил список запрашиваемых параметров в сообщение DHCPDISCOVER, он должен включить этот список во все последующие сообщения. Любые конфигурационные параметры в сообщении DHCPACK не должны конфликтовать с полученными ранее в сообщении DHCPOFFER. Клиент должен использовать для конфигурации параметры из сообщения DHCPACK. Клиенты посылают сообщения DHCPREQUEST следующим образом:
o DHCPREQUEST, сформированный в состоянии SELECTING:
Клиент вводит адрес выбранного сервера 'server identifier', 'ciaddr' должен быть равен нулю, в ‘запрошенный IP-адрес' должно быть записано значение yiaddr, взятое из DHCPOFFER.
Заметим, что клиент может собрать несколько сообщений DHCPOFFER и выбрать наилучшее предложение. Клиент определяет свой выбор путем идентификации сервера в сообщении DHCPREQUEST. Если клиент получает неприемлемые предложения, клиент может попробовать другое сообщение DHCPDISCOVER. Следовательно, серверы не могут получить DHCPREQUEST, из которого они могли бы решить, принял ли клиент данное предложение. Так как серверы не осуществили присвоение какого-либо сетевого адреса на основе DHCPOFFER, они вольны повторно использовать предложенные сетевые адреса в откликах на последующие запросы. Серверы не должны повторно использовать предложенные адреса и могут реализовать зависимый от реализации механизм таймаутов в процессе принятия решения о повторном использовании предложенных адресов.
o DHCPREQUEST генерируется в состоянии INIT-REBOOT:
Поле 'server identifier' не должно быть заполнено, в опции 'Запрошенный IP-адрес' должен быть записан предшествующий адрес, присвоенный клиенту. 'ciaddr' должен быть равен нулю. Клиент пытается верифицировать присвоенный ранее конфигурационный набор. Сервер должен клиенту послать сообщение DHCPNAK, если ‘запрошенный IP-адрес’ не корректен, или относится к неверной сети.
Определение того, находится ли клиент в состоянии INIT-REBOOT, осуществляется просмотром содержимого 'giaddr', опции 'requested IP-адрес', и базы данных. Если DHCP-сервер обнаружит, что клиент находится не в той сети (т.e., результат наложения локальной маски субсети или маски удаленной субсети (если 'giaddr' не равно нулю) на опцию 'запрошенный IP-адрес' выдает не реальный результат), тогда сервер должен послать клиенту сообщение DHCPNAK. Если с сетью все в порядке, тогда DHCP-сервер должен проверить, корректна ли запись клиента о его IP-адресе. Если нет, сервер должен послать клиенту сообщение DHCPNAK. Если DHCP-сервер не имеет записи об этом клиенте, тогда он должен оставаться пассивным, и может выдать предупреждение сетевому администратору.
Если 'giaddr' в сообщении DHCPREQUEST равен 0x0, клиент находится в той же субсети, что и сервер. Сервер должен широковещательно послать сообщение DHCPNAK по адресу 0xffffffff, так как клиент не может иметь корректный сетевой адрес или сетевую маску, и клиент не может откликаться на ARP-запросы.
Если в сообщении DHCPREQUEST установлен 'giaddr', клиент находится в другой субсети. Сервер должен установить широковещательный бит в DHCPNAK, агент отклика пошлет клиенту сообщение DHCPNAK широковещательно, так как клиент может не иметь корректного сетевого адреса или сетевой маски, и клиент может не откликаться на ARP-запросы.
o DHCPREQUEST генерируется в состоянии RENEWING:
'server identifier' не должен быть заполнен, опция 'запрошенный IP-адрес' не должна быть заполнена, в 'ciaddr' должен быть записан IP-адрес клиента. В этой ситуации, клиент полностью сконфигурирован, и пытается расширить срок действия конфигурационного набора. Это сообщение будет послано по уникастному адресу, таким образом, в обмен не будет вовлечено никаких агентов транспортировки. Так как 'giaddr' не заполнен, DHCP-сервер будет полагаться на значениеn 'ciaddr', и использовать его при передаче данных клиенту.
Клиент может пожелать обновить или расширить время действия конфигурационного набора до T1. Сервер может пожелать не расширять время действия (например, по решению сетевого администратора), но должен в любом случае откликнуться сообщением DHCPACK.
o DHCPREQUEST генерируется в состоянии REBINDING:
'server identifier' не должен быть заполнен, опция 'запрошенный IP-адрес' не должна быть заполнена, в 'ciaddr' должен быть записан IP-адрес клиента. В этой ситуации, клиент полностью сконфигурирован, и пытается увеличить время действия набора параметров. Это сообщение должно быть передано широковещательно по IP-адресу 0xffffffff. DHCP-сервер должен проверить корректность 'ciaddr' прежде чем откликаться на DHCPREQUEST. DHCPREQUEST от клиента в состоянии REBINDING имеет целью согласовать узлы, имеющие несколько DHCP-серверов, а также предложить механизм для согласования времен действия конфигурационных наборов, предлагаемых разными серверами. DHCP-сервер может расширить время действия набора параметров клиента, только если он имеет для этого административные привилегии.
4.3.3. Сообщение DHCPDECLINE
Если сервер получает сообщение DHCPDECLINE, клиент каким-то образом обнаружил, что предлагаемый сетевой адрес уже используется. Сервер должен пометить сетевой адрес как недоступный и уведомить администратора системы о возможной конфигурационной проблеме.
4.3.4. Сообщение DHCPRELEASE
При получении сообщения DHCPRELEASE, сервер помечает сетевой адрес, как не присвоенный. Сервер должен хранить запись с конфигурационными параметрами клиента для возможного последующего использования при поступлении соответствующего запроса.
4.3.5. Сообщение DHCPINFORM
Сервер реагирует на сообщение DHCPINFORM посылкой сообщения DHCPACK непосредственно по адресу, записанному в поле 'ciaddr' сообщения DHCPINFORM. Сервер не должен уведомлять клиента об истечении времени действия конфигурационного набора и не должен производить запись в 'yiaddr'. Сервер включает в сообщение DHCPACK другие параметры, как это определено в разделе 4.3.1.
4.3.6. Сообщения клиента
Таблица 4 характеризует различие между сообщениями клиента в различных состояниях
Таблица 4. Сообщения клиента для различных состояний
| | INIT-REBOOT | SELECTING | RENEWING | REBINDING |
| broad/unicast | Широковещ. | Широковещ | Уникастный | Широковещ |
| server-ip | Не должен | Должен | Не должен | Не должен |
| Запрошенный IP | Должен | Должен | Не должен | Не должен |
| ciaddr | нуль | нуль | IP адрес | IP адрес |
4.4. Поведение клиента DHCP
На рис. 5 представлена диаграмма состояний для DHCP-клиента. Клиент может получить следующие сообщения от сервера:
o DHCPOFFER
o DHCPACK
o DHCPNAK
Сообщение DHCPINFORM не показано на рис. 5. Клиент просто посылает DHCPINFORM и ждет сообщения-отклика DHCPACK. Раз клиент выбрал свои параметры, он завершил процесс конфигурации.
Таблица 5 описывает использование полей и опций DHCP-сообщения клиента.

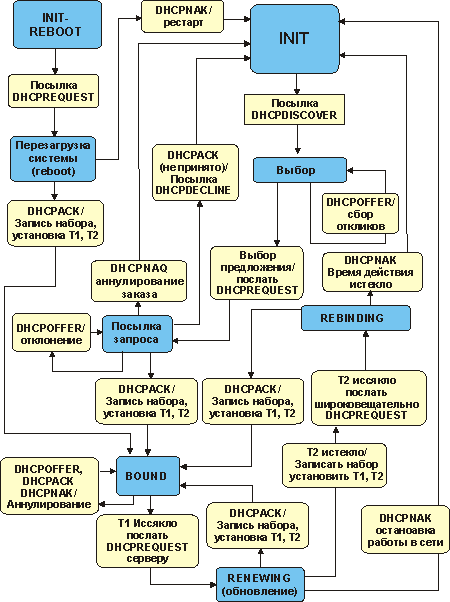

Рис. 5. Диаграмма состояний DHCP-клиента
4.4.1. Инициализация и выделение сетевого адреса
Клиент начинает работу в состоянии INIT и формирует сообщение DHCPDISCOVER. Клиент должен ждать случайное время в интервале 1-10 секунд, для того чтобы десинхронизовать процессы при запуске DHCP. Клиент устанавливает 'ciaddr' равным 0x00000000. Клиент может запросить специфические параметры путем включения опции 'parameter request list'. Клиент может предложить сетевой адрес и/или время действия набора параметров путем включения опций 'запрошенный IP-адрес' и 'IP-address lease time'. Клиент должен включить его аппаратный адрес в поле 'chaddr', если это необходимо для доставки DHCP-откликов. Клиент может включить уникальный идентификатор в опцию 'client identifier', как это описано в разделе 4.2. Если клиент включил список запрашиваемых параметров в сообщение DHCPDISCOVER, он должен включать этот список во все последующие сообщения.
Клиент генерирует и записывает случайный идентификатор транзакции, вставляет этот идентификатор в поле 'xid'. Клиент записывает свое локальное время для использования позднее при вычислении времени пригодности набора конфигурационных параметров. Клиент затем посылает широковещательно DHCPDISCOVER по локальному аппаратному адресу 0xffffffff, по широковещательному IP-адресу и UDP-порту 'DHCP-сервера'.
Если 'xid' приходящего сообщения DHCPOFFER не согласуется с 'xid' последнего сообщения DHCPDISCOVER, сообщение DHCPOFFER должно молча игнорироваться. Любое приходящее сообщение DHCPACK должно молча игнорироваться.
Клиент собирает сообщения DHCPOFFER за определенный период времени, выбирает одно сообщение DHCPOFFER из числа приходящих сообщений DHCPOFFER (например, первое сообщение DHCPOFFER или сообщение DHCPOFFER от сервера, используемого ранее) и извлекает адрес сервера из опции 'server identifier' сообщения DHCPOFFER. Время, в течение которого клиент собирает сообщения, и механизм, используемый для выбора одного DHCPOFFER зависит от конкретной реализации.
Таблица 5. Поля и опции, используемые клиентами DHCP
| Поле | DHCPDISCOVER DHCPINFORM | DHCPREQUEST | DHCPDECLINE, DHCPRELEASE |
| 'op' | BOOTREQUEST | BOOTREQUEST | BOOTREQUEST |
| 'htype' | Из RFC"Assigned Numbers" | | |
| 'hlen' | Длина аппаратного адреса в октетах | | |
| 'шаги' | 0 | 0 | 0 |
| 'xid' | выбрано клиентом | 'xid' из сообщения сервера DHCPOFFER | выбрано клиентом |
| 'secs' | 0 или число сек с момента, когда HCP-процесс запущен | 0 или число сек со времени, когдаDHCP- процесс запущен | 0 |
| 'флаги' | Устанавливает 'BROADCAST'-флаг, если клиент требует широковещательного отклика | Устанавливает 'BROADCAST' флаг, если клиент требует широковещательного отклика | 0 |
| 'ciaddr' | 0 (DHCPDISCOVER) сетевой адрес клиента(DHCPINFORM) | 0 или сетевой адрес клиента (BOUND/RENEW/REBIND) | 0 (DHCPDECLINE) сетевой адрес клиента (DHCPRELEASE) |
| 'yiaddr' | 0 | 0 | 0 |
| 'siaddr' | 0 | 0 | 0 |
| 'giaddr' | 0 | 0 | 0 |
| 'chaddr' | аппаратный адрес клиента | аппаратный адрес клиента | аппаратный адрес клиента |
| 'sname' | опции, если указано в 'sname/file' опция; иначе не используется | опции, если указано в 'sname/file' опция; иначе не используется | (не используется) |
| 'файл' | опции, если указано в 'sname/file' опция; иначе не используется | опции, если указано в 'sname/file' опция; иначе не используется | (не используется) |
| 'опции' | опции | опции | (не используется) |
| Опция | DHCPDISCOVER DHCPINFORM | DHCPREQUEST | DHCPDECLINE, DHCPRELEASE |
| Requested IP-address | Может (DISCOVER) не должен (INFORM) | Должен (в SELECTING или INIT-REBOOT) не должен (в BOUND или RENEWING) | Должен (DHCPDECLINE), не должен (DHCPRELEASE) |
| IP-address lease time | Может (DISCOVER) не должен (INFORM) | Может | Не должен |
| Использование полей 'file'/'sname' | Может | Может | Может |
| Тип сообщения DHCP | DHCPDISCOVER/ DHCPINFORM | DHCPREQUEST | DHCPDECLINE/ DHCPRELEASE |
| Идентификатор клиента | Может | Может | Может |
| Vendor class identifier | Может | Может | Не должен |
| Идентификатор сервера | Не должен | Должен (после SELECTING) Не должен (после INIT-REBOOT, BOUND, RENEWING или REBINDING) | Должен |
| Parameter request list | Может | Может | Не должен |
| Maximum message size | Может | Может | Не должен |
| Message | Не следует | Не следует | Следует |
| Site-specific | Может | Может | Не должен |
| Прочие | Может | Может | Не должен |
Если параметры приемлемы, клиент записывает адрес сервера, который предоставляет параметры из поля 'server identifier' и посылает этот адрес в поле 'server identifier' широковещательного сообщения DHCPREQUEST. Раз от сервера пришло сообщение DHCPACK, клиент инициализирован и переходит в состояние BOUND. Сообщение DHCPREQUEST содержит тот же 'xid' что и сообщение DHCPOFFER. Клиент записывает время истечения действия конфигурационного набора как сумму времени, когда был послан исходный запрос и длительности действия конфигурационного набора из сообщения DHCPACK. Клиент должен выполнить проверку предложенного адреса, чтобы убедиться, что адрес не используется. Например, если клиент находится в сети, которая поддерживает ARP, клиент может послать запрос ARP для предложенного адреса. При посылке широковещательного ARP-запроса для предлагаемого адреса, клиент должен записать туда, как отправитель, свой аппаратный адрес, и 0 в качестве IP-адреса отправителя, чтобы исключить конфликт с ARP-кэшами в других ЭВМ той же субсети. Если оказалось, что сетевой адрес используется, клиент должен послать серверу сообщение DHCPDECLINE. Клиент должен широковещательно послать ARP-отклик, чтобы уведомить о новом IP-адресе клиента и удалить устаревшие записи из ARP-кэша ЭВМ, размещенных в той же субсети.
4.4.2. Инициализация при известном сетевом адресе
Клиент начинает работу в состоянии INIT-REBOOT и посылает сообщение DHCPREQUEST. Клиент должен вставить свой сетевой адрес в опцию 'requested IP-адрес' сообщения DHCPREQUEST. Клиент может запросить специфические конфигурационные параметры, включив опцию 'parameter request list'. Клиент генерирует и записывает случайный идентификатор транзакции и заносит этот идентификатор в поле 'xid'. Клиент записывает свое локальное время для последующего использования при вычислении времени истечения пригодности конфигурационного набора параметров. Клиент не должен включать 'server identifier' в сообщение DHCPREQUEST. Клиент затем широковещательно посылает DHCP-серверу сообщение DHCPREQUEST с использованием аппаратного широковещательного адреса и UDP-порта.
Раз от какого-то сервера пришло сообщение DHCPACK с полем 'xid' согласующимся с тем, которое содержится в сообщении клиента DHCPREQUEST, клиент инициализирован и он переходит в состояние BOUND. Клиент записывает время истечения годности конфигурационного набора параметров, которое равно сумме времени, когда было послано сообщение DHCPREQUEST и длительности пригодности конфигурационного набора, взятого из сообщения DHCPACK.
4.4.3. Инициализация при сетевом адресе заданном извне
Клиент посылает сообщение DHCPINFORM, клиент может запросить специфические конфигурационные параметры путем включения их в опцию 'parameter request list'. Клиент генерирует и записывает случайный идентификатор транзакции и вводит его в поле 'xid'. Клиент помещает свой сетевой адрес в поле 'ciaddr'. Клиенту не следует запрашивать параметры времени действия конфигурационного набора.
Клиент посылает уникастное сообщение DHCPINFORM DHCP-серверу, если он знает адрес сервера, в противном случае он посылает это сообщение широковещательно. Сообщения DHCPINFORM должны быть направлены 'DHCP-серверу ' через UDP-порт.
Раз от любого из серверов получено сообщение DHCPACK с полем 'xid', согласующимся с тем, что содержалось в сообщении клиента DHCPINFORM, клиент инициализирован.
Если клиент не получил DHCPACK в пределах разумного временного интервала (60 секунд или 4 попыток, если используется таймауты, предложенные в разделе 4.1), тогда клиент должен выдать сообщение пользователю, уведомляющее его о возникшей проблеме, а затем продолжить сетевую активность, используя разумные значения по умолчанию из приложения A.
4.4.4. Использование широковещательной и уникастной адресации
DHCP-клиент широковещательно посылает сообщения DHCPDISCOVER, DHCPREQUEST и DHCPINFORM, если только клиент не знает адреса DHCP-сервера. Клиент посылает сообщения DHCPRELEASE серверу уникастно. Так как клиент отказывается использовать IP-адрес, предоставленный сервером, он посылает сообщения DHCPDECLINE широковещательно.
Когда DHCP-клиент знает адрес DHCP-сервера, в состоянии INIT или REBOOTING, клиент может использовать адрес, записанный в DHCPDISCOVER или DHCPREQUEST, а не широковещательный IP-адрес. Клиент может также использовать уникастную адресацию при посылке сообщений DHCPINFORM известному DHCP-серверу. Если клиент не получает отклика на DHCP-сообщение, посланное по IP-адресу известного DHCP-сервера, DHCP-клиент переходит на широковещательную адресацию.
4.4.5. Восстановление и истечение пригодности
Клиент поддерживает две временные переменные, T1 и T2, которые специфицируют времена, когда клиент пытается расширить время действия своего сетевого адреса. T1 равно времени, когда клиент попадает в состояние RENEWING и пытается контактировать с сервером, который предоставил клиенту сетевой адрес. T2 равно времени, когда клиент перешел в состояние REBINDING и пытается контактировать с каким-то сервером. T1 должно быть раньше T2, которое в свою очередь, должно быть раньше, чем время, когда истекает период годности конфигурационного набора параметров.
Чтобы исключить необходимость синхронизации часов, T1 и T2 выражаются в опциях в относительных единицах [2].
В момент T1 клиент переходит в состояние RENEWING и посылает серверу (уникастно) сообщение DHCPREQUEST с тем, чтобы продлить действие набора конфигурационных параметров. Клиент устанавливает поле 'ciaddr' в DHCPREQUEST равным его текущему сетевому адресу. Клиент записывает локальное время, когда было послано сообщение DHCPREQUEST. Клиент не должен включать идентификатор сервера в сообщение DHCPREQUEST.
Любые сообщения DHCPACK, которые приходят с 'xid', не согласующимся с ‘xid' из сообщения клиента DHCPREQUEST, игнорируются. Когда клиент получает от сервера DHCPACK, он вычисляет время истечения пригодности конфигурационного набора параметров (равно сумме времени, когда клиент посылал сообщение DHCPREQUEST и длительности пригодности конфигурационного набора параметров из сообщения DHCPACK). Клиент успешно восстанавливает свой сетевой адрес, возвращается в состояние BOUND и может продолжить свою сетевую активность.
Если не приходит никакого DHCPACK до T2, клиент переходит в состояние REBINDING и посылает широковещательно сообщение DHCPREQUEST с целью расширения времени действия конфигурационного набора. Клиент устанавливает поле 'ciaddr' в DHCPREQUEST равным его текущему сетевому адресу. Клиент не должен включать 'server identifier' в сообщение DHCPREQUEST.
Времена T1 и T2 конфигурируются сервером посредством опций. T1 по умолчанию равно (0.5 * duration_of_lease). T2 по умолчанию равно (0.875 * duration_of_lease). Чтобы исключить синхронизацию восстановления состояния клиентов, времена T1 и T2 должны быть выбраны с некоторым случайным разбросом относительно фиксированных значений.
Клиент может решить обновить или продлить время действия конфигурационного набора вплоть до T1. Сервер может решить расширить длительность пригодности конфигурационного набора параметров в соответствии с политикой сетевого администратора.
Как в состоянии RENEWING, так и в REBINDING, если клиент не получает отклика на свое сообщение DHCPREQUEST. Клиент должен ждать половину остающегося времени вплоть до T2 (в состоянии RENEWING) и половину остающегося времени действия конфигурационного набора (в состоянии REBINDING), как минимум 60 секунд, прежде чем осуществить повторную отправку сообщения DHCPREQUEST.
Если время действия конфигурационного набора иссякло, клиент получает DHCPACK, переходит в состояние INIT, должен остановить всякую сетевую активность и запросить инициализацию параметров. Если клиент получает затем DHCPACK, присваивающее клиенту его предыдущий сетевой адрес, клиенту следует продолжить сетевые операции. Если клиенту дали новый сетевой адрес, он не должен использовать предыдущий и ему следует уведомить локальных пользователей о возникшей проблеме.
4.4.6. Сообщение DHCPRELEASE
Если клиент более не нуждается в использовании своего сетевого адреса (например, клиент завершил работу через shutdown), клиент посылает серверу сообщение DHCPRELEASE. Заметим, что корректная работа DHCP не зависит от передачи сообщений DHCPRELEASE.
