Российский государственный университет нефти и газа им.

И. М. Губкина.

Кафедра нефтяной и подземной гидромеханики.


ЗАДАНИЕ №7


На курсовую работу по дисциплине «Нефтегазовая и подземная гидромеханика»

студенту группы .


Тема работы: «Гидродинамический расчет совместной работы пласта и скважины».


Постановка задания.

В зонально неоднородном круглом пласте постоянной толщины эксплуатируется гидродинамически совершенная скважина на стационарном режиме. Подъем жидкости производиться по насосно-компрессорным трубам при закрытом сверху затрубном пространстве, где жидкость и газ находятся в гидростатическом равновесии. Требуется найти зависимость дебита скважины Q и затрубного давления P_з от проницаемости к₀ внутренней кольцевой зоны, в центре которой расположена скважина.


Исходные данные.

Радиус контура питания	Rk = 1 км
Толщина пласта	h = 10м
Диаметр насосно-компрессорных труб	d=5 см
Радиус скважины	rc = 100мм
Шероховатость стенок труб	∆ = 0,1 мм
Высота столба газа в затрубном пространстве до начала эксплуатации скважины	hro = 130м
Проницаемость пласта	k = 200 мД
Плотность жидкости	ρж = 850 кг/м3
Плотность газа при нормальных условиях	ρro = 1,5 кг/м3
Вязкость жидкости	μж = 4 спз
Устьевое давление	Pу = 5 ат
Показания манометра в затрубном пространстве до начала эксплуатации	Pзо = 50 ат
Глубина скважины	H = 2 км
Радиус зоны с проницаемостью к0	r0 = 10 м

Литература.

1. Подземная гидравлика / Басниев К.С. и др. М., «Недра» 1986.

2. Альтшуль А.Д., Киселев П.Г Гидравлика и аэродинамика, М., Стройиздат, 1975.

3. Курбанов А.К., Епишин В.Д. Методические рекомендации к выполнению курсовых работ по курсу «нефтегазовая и подземная гидромеханика». Уч. Пособие. М., МИНГ, 1987.

4. Справочное руководство по проектированию разработки и эксплуатации нефтяных месторождений. Добыча нефти. / М., «Недра», 1983.

5. Басниев К.С., Кочина И.Н., Максимов В.М. М. Подземная гидромеханика. «Недра», 1993.

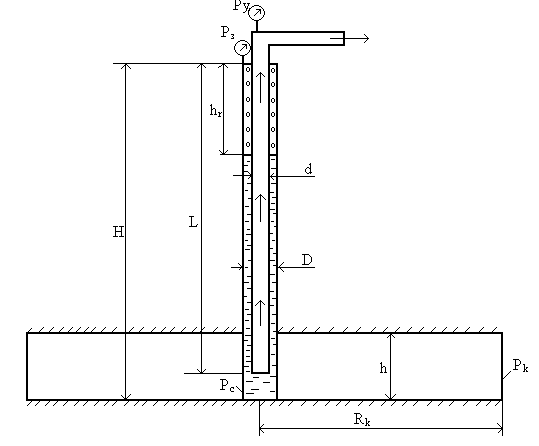

Схема к гидродинамическому расчету совместной работы пласта и скважины.


Дата выдачи задания .

Руководитель .
