ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОУ ВПО «ВОЛЖСКИЙ ГОСУДАРСТВЕННЫЙ

ИНЖЕНЕРНО-ПЕДАГОГИЧЕСКИЙ УНИВЕРСИТЕТ»


Д.С. Костылев


Компьютерные сетри


Методические рекомендации

по изучению дисциплины для студентов


Н.Новгород

2009

Учебно-методическое пособие

Печатается по решению

методического совета ВГИПУ


Данное пособие предназначено для студентов 3-4 курсов, обучающихся по курсу «Компьютерные сети», а также для педагогов и аспирантов. Комплект методического обеспечения дисциплины включает в себя авторскую программу по дисциплине, понятийно - терминологический аппарат, методические указания по выполнению практических заданий, контрольные вопросы и критерии успеваемости студентов.

В данной работе рассматриваются компьютерные сети на основе IBM PC-совместимых персональных ЭВМ и ОС WINDOWS (особенно WINDOWS c ядром NT).

ОГЛАВЛЕНИЕ
  1. Авторская программа по дисциплине «Компьютерные сети»
    1. Цели и задачи дисциплины
    2. Объем дисциплины и виды учебной работы
    3. Содержание дисциплины
    4. Практические занятия
    5. Самостоятельная работа


4

5

5

9

10
  1. Методические указания по выполнению практических работ

11
  1. Критерии оценки качества обучения по дисциплине «Компьютерные сети»

18
  1. Рекомендуемая литература

21
  1. Приложения

22



  1. Авторская программа по дисциплине

«Компьютерные сети»

    1. Цели и задачи дисциплины

Программа учебной дисциплины «Программное обеспечение компьютерных сетей» предназначена для реализации государственных требований к минимуму содержания и уровню подготовки выпускников по специальности «Профессиональное обучение» (Программное обеспечение вычислительной техники и автоматизированных систем), утвержденных Минобразованием России 4 апреля 2005 г.

Содержание программы разработано на основе государственных требований к минимуму содержания и уровню подготовки выпускников по специальности среднего профессионального образования 2203 «Программное обеспечение вычислительной техники и автоматизированных систем»

Целью дисциплины «Компьютерные сети» является приобретение фундаментальных и прикладных знаний и выработка студентами умений построения и исследования компьютерных сетей, её объектов и процессов, а также выработка умений по использованию компьютерных сетей для решения широкого спектра практических задач, возникающих при работе специалиста, на основе навыков практической работы на персональном компьютере;


Требования к уровню освоения и содержания дисциплины


В результате изучения дисциплины студенты должны:

Знать:

- организацию и методику управления компьютерными сетями и сетевым программных обеспечением;

- способы объединения компьютеров в сеть

- способы совместного доступа к оборудованию

- способы совместного использования программ

- способы совместного хранения файлов

Уметь:

- устанавливать и настраивать сетевое программное обеспечение компьютеров;

- создавать локальные вычислительные сети и управлять их работой;

- модернизировать устаревшее сетевое программное обеспечение и оборудование

- производить статическую и динамическую адресацию компьютеров в сети

- организовывать информационную безопасность сети

    1. Объем дисциплины и виды учебной работы




Вид учебной работы

Всего часов

Семестр

Общая трудоемкость дисциплины

60

3

Аудиторные занятия

48

Лекции

16

Практические занятия

32

Самостоятельная работа

12

Виды итогового контроля: зачет (З), экзамен (Э)

З



    1. Содержание дисциплины

Тематический план

Наименование разделов, тем

Лекции

Практические занятия

Самост. работы

Основные сведения о компьютерных сетях

2

4

1

Кабельные системы в ЛВС

2

4

1

Активное оборудование в ЛВС

2

4

2

Стандарты ЛВС

2

4

1

Основные протоколы ЛВС

2

4

2

Беспроводные сети

2

4

2

Правила монтажа и настройка ЛВС

2

4

1

Типы серверов

2

4

2

Итого

16

32

12


Раздел 1. Основные сведения о компьютерных сетях

Понятие компьютерной сети. История возникновения КС. Причины объединения компьютеров в сеть. Локальные и глобальные сети. Топологии сетей и их достоинства – недостатки. Способы передачи информации в компьютерной сети. Различные роли людей в ЛВС. Понятия сети с выделенным сервером. Понятие одноранговой сети. Примеры использования ЛВС в различных сферах деятельности.

Раздел 2. Кабельные системы в ЛВС

Эволюция кабельных систем в ЛВС. Общая характеристика проводных ЛВС. Медные кабельные системы. Коаксиальный кабель – состав, особенности применения, основные характеристики. Толстый и тонкий коаксиальный кабель. Витая пара, состав витой пары, маркировка. Категории витой пары. Способы обжима коннекторов. Оптоволоконные кабельные системы. Принцип действия оптоволокна, его состав. Особенности применения, достоинства- недостатки.

Раздел 3. Активное оборудование в ЛВС

Виды, назначение различных типов активного коммуникационного оборудования для компьютерных сетей. Назначение повторителей и схема их работы в ЛВС. Концентратовы, коммутаторы, маршрутизаторы – их принципы работы, достоинства – недостатки, классификация. Приемы работы с активным оборудованием. Прочее активное оборудование для ЛВС

Раздел 4. Стандарты ЛВС

Основы стандартизации. Виды стандартизации. Стандартизация в области компьютерных сетей. Эталонная модель OSI. Стандарты сетей: Ethernet, Token Ring, FDDI. IEEE комитет.

Раздел 5. Основные протоколы ЛВС

Сетевые службы и протоколы. Множество типов сетевых протоколов, работающих в разных сетях и на разных уровнях модели OSI:TCP/IP NetBEUI, IPX/SPX, NWLink, Apple Talk, DLC. Протоколы удаленного доступа Point-to-Point Protocol, Asynchronous, NetBEUI. Стек протоколов TCP/IP. Транспортные протоколы TCP и UDP. Компоненты прикладного уровня HTTP, FTP, SMTP, SNMP, Telnet. Порядок привязки протоколов.


Раздел 6. Беспроводные сети

Сущность беспроводных сетей, их архитектура, оборудование. Частоты передачи данных Wi-Fi. Стандарты 802.11a, 802.11b и 802.11g. Группа Wi-Fi Alliance. Технологии формирования широкополосного сигнала в частотной (FHSS) и временной (DSSS) областях. Компьютерные корпоративные сети на устройствах Wi - Fi , использующих стандарты 802.11b и 802.11g.


Раздел 7. Правила монтажа и настройка ЛВС

Необходимые правила для монтажа проводных систем. Оборудования для монтажа. (обжимники и проч.). Правила разводки кабеля «Витая пара». Конфигурирование имени компьютера, рабочей группы и адреса его в сети. Создание совместно используемых папок и устройств. Совместное использование программ. Настройка совместного выхода в интернет.


Раздел 8. Типы серверов.

Назначение сервера в сети. Оборудование для сервера. Программное обеспечение сервера. Виды серверов: файл-сервер, принт-сервер, сервер приложений, сервер баз данных, почтовый сервер, proxy- сервер, ftp-сервер, сервер терминалов


    1. Практические занятия




Раздел дисциплины

Колич. часов

Наименование практических занятий

11.

Основные сведения о компьютерных сетях

4

Топологии локальных сетей

Информационная безопасность сетей


22.

Кабельные системы в ЛВС

4

Обжим и тестирование витой пары по различным стандартам.

33.

Активное оборудование в ЛВС

4

Создание сети на основе концентратора и её тестирование

Создание сети на основе коммутатора и её тестирование

Объединение разнородных сетей с помощью роутера

44.

Стандарты ЛВС

2

Международные стандарты в сфере информационных технологий

55.

Основные протоколы ЛВС

4

Создание сетей на основе различных протоколов

66.

Беспроводные сети

2

Организация и настройка беспроводной сети из 4х компьютеров.

77.

Правила монтажа и настройка ЛВС

8

Проектирование локальной сети по заданиям

88.

Типы серверов

4

Установка программного обеспечения на сервер. Администрирование сервера.




Итого

32






    1. Самостоятельная работа







Раздел дисциплины

Колич. часов

Наименование практических занятий

11.

Основные сведения о компьютерных сетях

1

Шинная, звездообразная, кольцевая топологии


22.

Кабельные системы в ЛВС

1

Создание локальной сети посредством электросети 220 вольт

33.

Активное оборудование в ЛВС

2

ADSL оборудование для ЛВС

44.

Стандарты ЛВС

1

Характеристика стандартов сети token ring

55.

Основные протоколы ЛВС

2

Протоколы электронной почты и интернет

66.

Беспроводные сети

2

Характеристика беспроводного оборудования SKYLINK

77.

Правила монтажа и настройка ЛВС

1

Тестирование сети с помощью спец команд. Обнаружение неисправностей и «узких мест»

88.

Типы серверов

2

Установка программного обеспечения на сервер. Администрирование сервера.




Итого

12






2. Методические указания

по выполнению индивидуальных заданий


ЗАДАНИЕ:

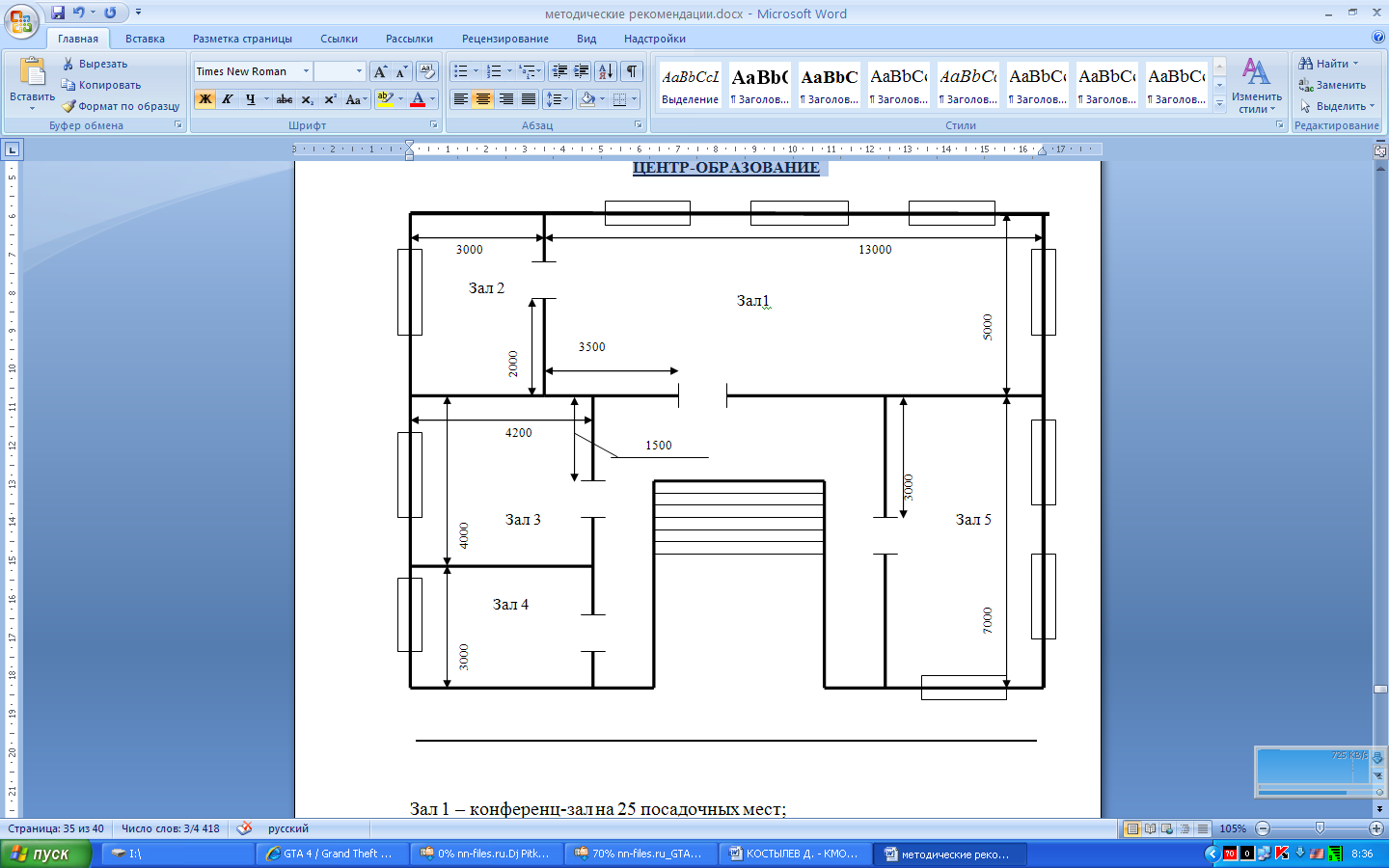

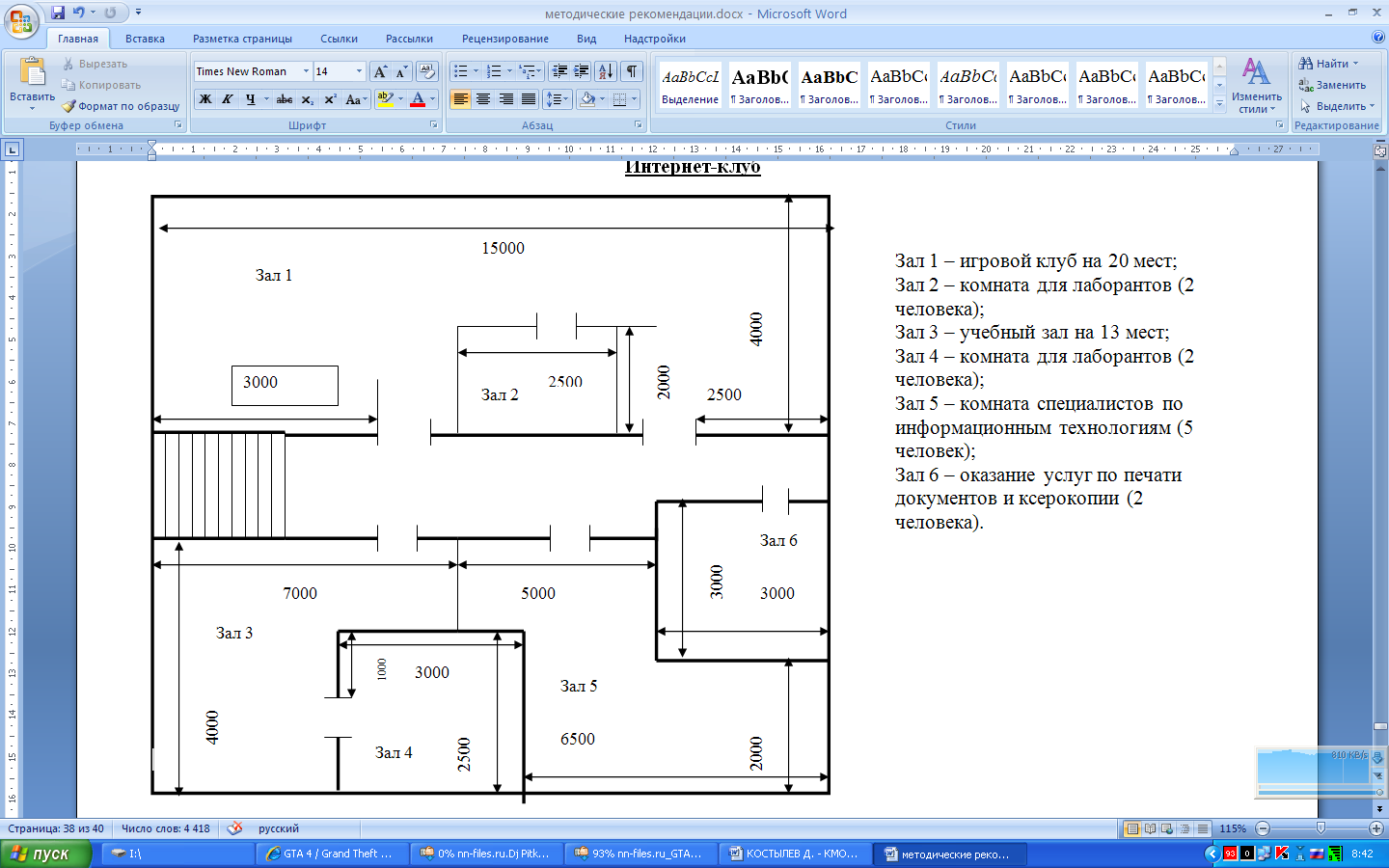

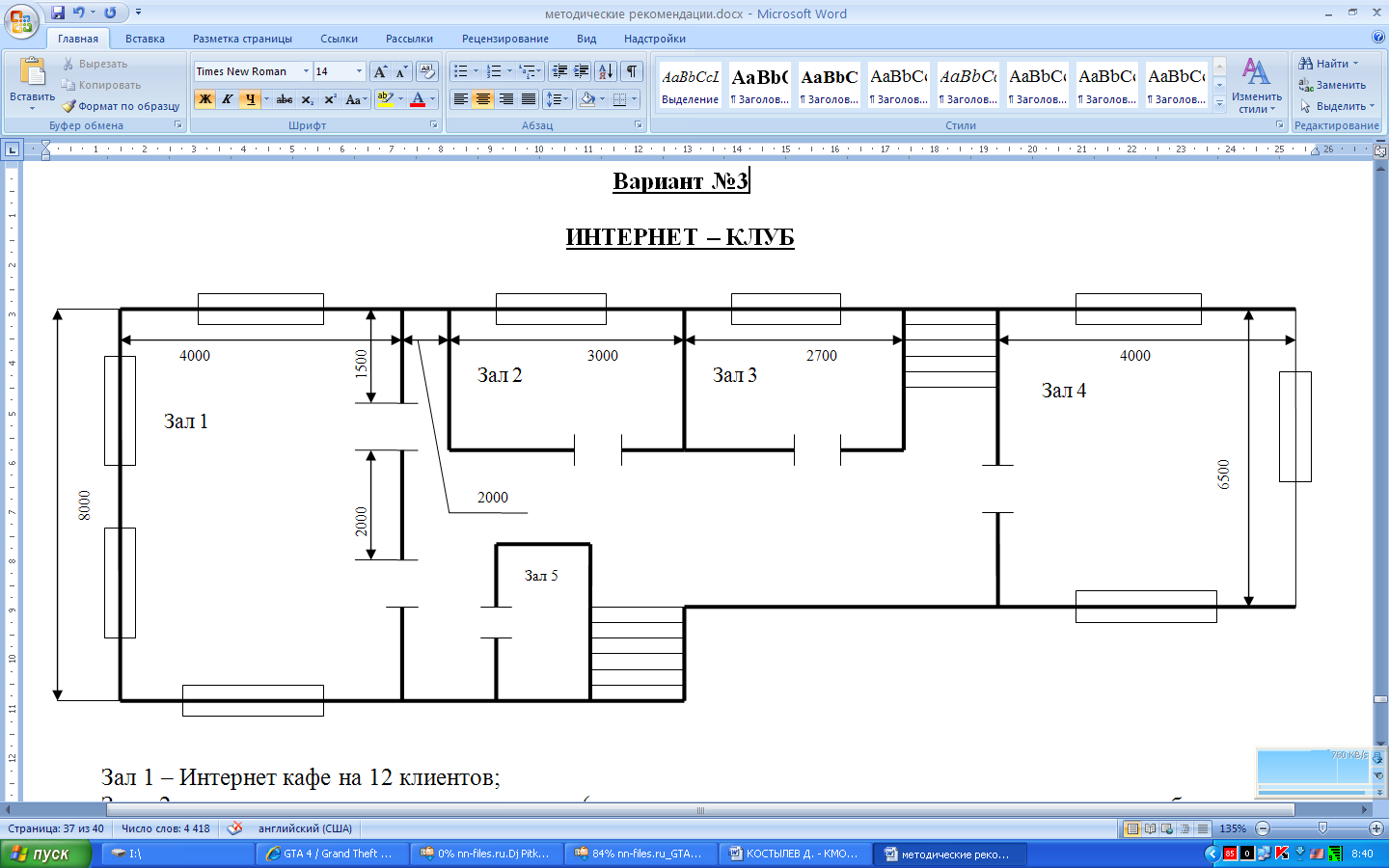

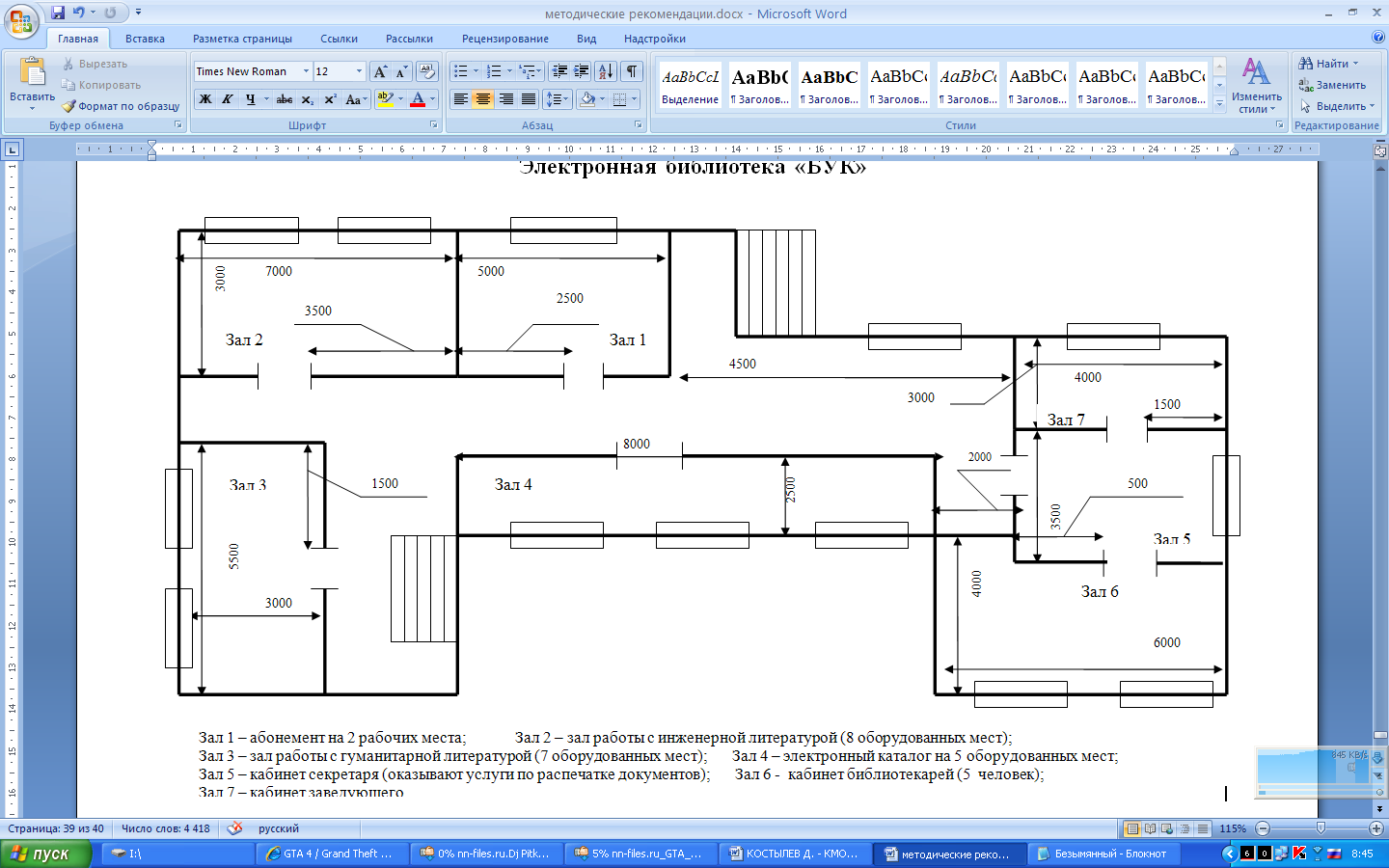

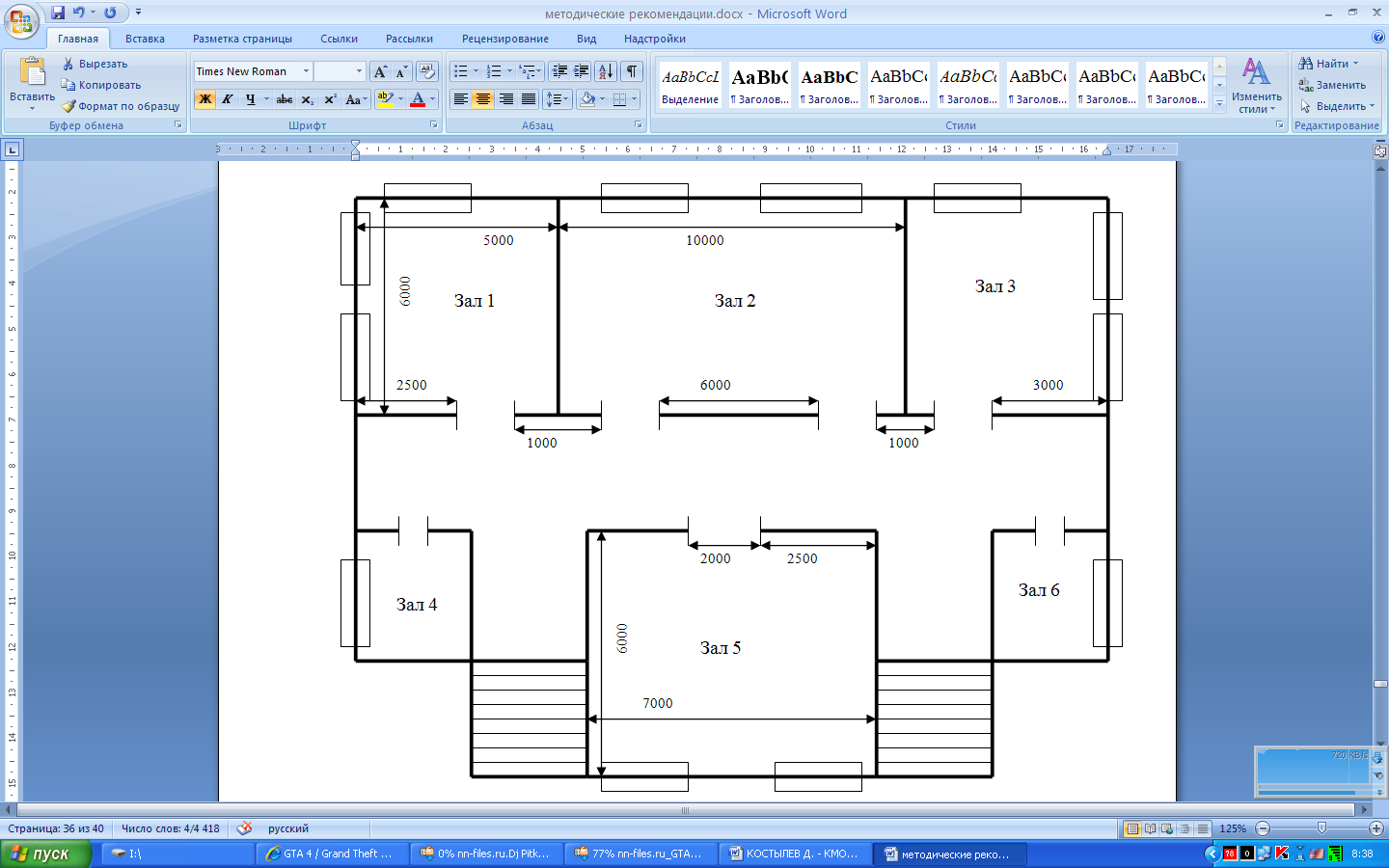

В рамках предложенного плана этажа (см. приложения), необходимо:

1. Организовать локальную сеть с выходом в интернет.

2. Подобрать конфигурацию компьютеров исходя из поставленных задач

3 Все выбранное оборудование и программное обеспечение заносится в таблицу, структура сети наносится на чертеж


Описывается организация работ на проектируемом участке:
  1. Определяются места установки шкафов под сетевое оборудование, и дается обоснование предложенным действиям (почему шкаф повешен именно в этом месте, соответствует ли это необходимым требованиям каким, почему выбрано именно такое количество шкафов и т.д.).

Активное сетевое оборудование необходимо монтировать в специальных шкафах для сетевого оборудования. Они крепятся на стену на высоте 1.7 м. от пола. Их нельзя располагать над рабочими местами пользователей, в узких переходах, на лестничных клетках, в трудно доступных местах. Проектировать монтаж шкафов нужно так, чтобы обеспечить оптимальную длину кабельных сегментов межу узлами сети.


Настенные монтажные шкафы – это экономичное решение для сетей малого офиса, дома, школы, локальных коммутационных узлов и других проектов с небольшим количеством портов. Передняя дверца – стеклянная с замком. Дверца может быть установлена для открывания в левую или правую сторону. Задняя панель – съемная на четырех винтах. Предусмотрены 4 кабель - ввода в задней части и посадочное место для вентилятора в потолке.

Универсальный телекоммуникационный шкаф предназначен для установки серверного, сетевого, коммуникационного, активного и пассивного волоконно-оптического и другого оборудования в стандарте 19". Каркасная конструкция, базой служат стальные каркасные рамы, которые устанавливаются на основание, так же используется для размещения совместно активного сетевого оборудования и серверов. Устанавливаются на пол в специализированных помещениях – серверных. Настенные шкафы крепятся к стене анкерными болтами 4 шт. на шкаф.


2. Определяются места крепления коробов и дается обоснование.

Установочные Короба (Кабельные каналы) позволяют организовывать силовую и информационную кабельную сеть с возможностью установки механизмов (розеток, выключателей и информационных разъемов) непосредственно в кабельном канале. Установка короба происходит путем сверления отверстий в стене, установка в них дюбелей, крепление короба шурупами в дюбель. В зависимости от состояния стены количество шурупов может быть от трех до шести. Длинна одного сегмента короба составляет 2 метра. В помещениях с компьютерами прокладывается на высоте 50 см. от пола. В коридорах и помещений где не требуется подключение к ЛВС короба закрепляются на высоте 30 см. от потолка.

Определяется длина коробов путем измерения необходимого расстояния по плану участка. К выбранной длине коробов необходимо прибавить 5% длины на расходы, полученные путем обрезки данных материалов во время работы.

Рядом с коробом крепится сетевая розетка с разъемом RJ45, она может быть выполнена на 2 подключения или одиночная. Розетки крепятся на стену при помощи двустороннего скотча (в комплекте поставки) или устанавливаются в кабель канал. В ней осуществляется разводка витой пары по схеме 568A или 568B.


3.Определяются виды и метраж необходимых проводов, дается обоснование выбора.

В настоящее время наиболее распространенным сетевым кабелем является витая пара, по структуре напоминает многожильный телефонный кабель, и имеет 8 медных жилок перевитых друг с другом и хорошую плотную изоляцию из поливинилхлорида. Обеспечивает высокую скорость соединения до 100 мегабит. Бывает Неэкранированная и Экранированная витая пара. Продается в большинстве компьютерных фирм. Витая пара малоподвержена электромагнитным наводкам, особенно экранированная. Даже при прокладке неэкранированной витой пары вблизи электрораспределительного щитка, и вместе с линиями высокого напряжения отмечалась относительно стабильная работа сети на скоростях свыше 80 мегабит в секунду. Существует витая пара с приводками состоящими из одной сплошной медной жилы, такой кабель используется для прокладки в коробах от устройств коммутации к сетевым розеткам, они крепятся рядом с коробом. Продается в виде катушек (бухт) длинной по 305 метров. Кабель укладывается в кабель каналы. Длинна одного сегмента провода не должна превышать более 100 метров. Длинна одного сегмента считается по кабель каналу от сетевого шкафа до сетевой розетки плюс запас для монтажа 0.5 м.Витая пара у которой проводки состоят из нескольких скрученных медных жил (Patch cord) используются для подключения компьютера к сетевым розеткам, такой кабель более мягок, имеет хорошую гибкость. Как правило продается уже в обжатом виде (с вилками на концах) определенной длинны. Может иметь разные цвета.


Расчет количества эксплуатационных материалов

В текущем разделе необходимо определить количество эксплуатационных материалов, необходимых для выполнения технических работ. Сюда входят инструменты для монтажа ЛВС (отвертки, шуруповерты, лазерные уровни и др.) и расходные крепежные материалы (саморезы, дюбеля, анкерные болты).

Определение сетевого оборудования

Исходя из поставленных задач в индивидуальном задании, учитывая особенности потребностей проектируемого участка необходимо определить активное сетевое оборудование для каждой комнаты. Под активным сетевым оборудованием понимается: концентраторы, коммутаторы, модемы, роутеры и др. Hub - (Концентратор) когда сетевая карта отсылает пакет данных Hub просто делит и усиливает сигнал так, что его получают все пользователи сети, но принимает только та сетевая карта которой адресован пакет данных. Очевидно, что при одновременной работе нескольких пользователей скорость сети резко падает. В настоящее время большинство фирм попросту прекратили выпуск концентраторов, и перешли на выпуск более эффективных коммутаторов Switch.

Switch - (Коммутатор) в отличие от Hub анализирует откуда и куда отправлен пакет информации и соединяет только эти компьютеры, в то время как остальные каналы остаются свободными. Конечно, лучше использовать Switch, так как он работает гораздо быстрее особенно в сетях с большим количеством пользователей. Внешне Switch практически не отличается от Hub. настоящее время существует множество моделей и типов сетевых коммутаторов, их цена и функции очень различаются. Количество портов. - определяющий показатель характеризует количество компьютеров, которые можно к такому концентратору подключить. Так же во многом данный параметр определяет цену Switch. Выбор зависит от количества пользователей вашей будущей сети. Рассчитывать примерно стоит следующим образом. Количество пользователей +2-4 порта про запас. Это пригодится, если вдруг появятся ещё желающие, и тогда не придётся покупать новый Switch. Так же у кого-то из пользователей может появиться второй компьютер или ноутбук. Так же один порт всегда нужно держать свободным, на случай подключения с другим Hub/Switch. Весьма полезная, но не всегда необходимая функция, которая правда присутствует далеко не у всех коммутаторов. Это наличие на коммутаторе дополнительного, как правило, LPT реже USB разъема, если подключить к этому разъему принтер, он станет, доступен всем членам ЛВС. При этом принтер, не зависит от какого бы то ни было компьютера сети.

Для подключения локальной сети к интернету необходим модем. Наиболее подходящие для ЛВС модемы должны работать по технологии ADSL.Модем, в зависимости от конструкции может быть подключен через порт USB к интернет - серверу или при помощи сетевого разьема к коммутатору, роутеру, или посредством еще одной сетевой карты к интернет – серверу. Для работы модема необходимо наличие телефонной линии.


Определение конфигураций компьютеров исходя из поставленных технических задач.

В ЛВС компьютеры играют 2 роли: клиенты и серверы. Клиенты составляют большинство компьютеров, они пользуются ресурсами серверов, такими как файлы, программы, базы данных, различные устройства, интернет. Так как клиентский компьютер (рабочая станция) не хранит не своем жестком диске никакой информации кроме системной, то его объем не должен превышать 80Гб. В целях безопасности на рабочих станциях не устанавливаются дисководы чтения лазерных компакт дисков, флоппи – дисководы, отключаются (или отсутствуют) разъемы USB. Все это способствует предотвращению заражения вирусами, появлению в сети различных вредоносных программ, а в некоторых случаях и утечки информации. Исходя из поставленных перед компьютером задач определяются мощностные характеристики компьютера. Если он используется для офисных задач то, как правило, компьютер оборудуется материнской платой с интегрированной на ней видеокартой (это значительно удешевляет его), небольшим объемом оперативной памяти 0.5-1 Гб, процессором бюджетной линии. При условии использования компьютера в 3D моделировании, компьютерных играх, работе с графикой он должен обладать современной видеокартой, хорошим объемом оперативной памяти (1-4 Гб), должен обладать более мощным центральным процессором.

Сервер является более аппаратно мощным компьютером, поскольку он предоставляет свои ресурсы пользователям он должен комплектоваться суммарным объемом жестких дисков не менее 400Гб, оперативной памятью не менее 4ГБ, современным процессором, или несколькими процессорами (в зависимости от материнской платы), может иметь несколько сетевых карт. Информация с дисков и дискет попадает в ЛВС через устройства установленные на сервере.


Определение количества периферийных устройств исходя из поставленных технических задач.

В зависимости от проектируемой сети и типа организации, рабочие места пользователей и сетевых администраторов необходимо укомплектовать периферийным оборудованием. В случае учебного заведения это могут быть: проекторы, наушники, колонки, плоттеры, принтеры, графические планшеты, интерактивные доски и др. В случае интерне клуба, это могут быть джойстики, геймпады, рули, принтеры для фото и ч/б печати, сканеры и др. Оборудование обладающее данной спецификой. В случае офисного здания могут быть использованы многофункциональные устройства (сканер, ксерокс, принтер в одном).

С помощью ЛВС принтеры и другие устройства вывода можно сделать сетевыми, т.е. участники сети (имеющие доступ) могут распечатывать документы на одном принтере. Как правило он находится в хорошо для всех доступном месте.


Определение необходимого программного обеспечения и количества лицензий для установки их на компьютеры.

Все программное обеспечение на рабочих станциях и серверах должно быть лицензионным!

В зависимости от задач стоящих перед компьютеров необходимо установить на него соответствующее программное обеспечения. Минимальным набором является: операционная система( для серверов – серверная операционная система), пакет офисных программ, архиватор, антивирус. Для компьютеров работающих с графикой должны быть установлены лицензионные графические редакторы. У офисных компьютеров должны быть программы по распознаванию текстов, бухгалтерские программы и др.


3. Критерии оценки качества обучения по учебной дисциплине «Компьютерные сети»

3.1. Текущий контроль




Раздел дисциплины

Контрольные вопросы

11.

Основные сведения о компьютерных сетях

Определение компьютерной сети, её виды

Причины объединения компьютеров в сеть

Одноранговые сети

Сети с выделенным сервером

Передача пакетов информации в ЛВС, трафик

Определение одноранговой сети, её достоинства и недостатки

Определение сети с выделенным сервером, её достоинства и недостатки

22.

Кабельные системы в ЛВС

Структура коаксиального кабеля

Структура кабеля «витая пара

Категории «витой пары»

Структура кабеля на основе оптоволокна

Защищенность информации с позиции кабельных систем

Структурированные кабельные системы, общие понятия

33.

Активное оборудование в ЛВС

Работа в сети репитера

Работа в сети концентратора

Работа в сети коммутатора

Виды коммутаторов

Работа в сети маршрутизатора

Таблица маршрутизации

44.

Стандарты ЛВС

Сети 10Base-2

10Base -5; 10 Base-T

100Base-T; 100Base-TX

100Base-FX; 1000Base-T; 1000Base-LX

55.

Основные протоколы ЛВС

Протокол tcp/ip

Ipx/spx

Apple talk

66.

Беспроводные сети

Стандарты WI-FI

Сетевые адаптеры и точки доступа

Достоинства-недостатки беспроводной сети

77.

Правила монтажа и настройка ЛВС

Приемы обжима витой пары

Схема монтажа оптоволокна

Адресация в сетях Ethernet

Маска подсети в сетях Ethernet

88.

Типы серверов

Классификация серверов по исполнению

Программное обеспечение серверов

Классификация серверов по выполняемым задачам
    1. Итоговый контроль

Вопросы к экзамену
  1. Вычислительная сеть и ее компоненты. Основные функциональные элементы сети.
  2. Основные классификации компьютерных сетей. Топология компьютерной сети.
  3. Физическая и логическая структуризация сети.
  4. Требования к адресации компьютеров, основные схемы адресации.
  5. Модель OSI, уровни сетевого доступа.
  6. Реализация модели OSI в среде Windows.
  7. Требования, предъявляемые сетям
  8. Физическая передача по линиям связи – кодирование.
  9. Физическая передача по линиям связи – характеристики линий связи.
  10. Кабели на основе экранированной витой пары, неэкранированной витой пары.
  11. Коаксиальный кабель. Оптоволоконный кабель.
  12. Стандарты кабелей. Варианты заделки кабелей.
  13. Базовая сетевая технология Ethernet – общая характеристика физической среды, метод доступа, домен коллизий.
  14. Спецификации физической среды Ethernet.
  15. Форматы кадров технологии Ethernet.
  16. Базовая сетевая технология Token Ring – общая характеристика физической среды, метод доступа.
  17. Физический уровень технологии Token Ring.
  18. Форматы кадров технологии Token Ring.
  19. Базовая сетевая технология FDDI – общая характеристика физической среды, метод доступа, физический уровень.
  20. Технологии Fast Ethernet и 100 VG – AnyLAN.
  21. Высокоскоростная технология Gigabit Ethernet.
  22. Структурированная кабельная система. Выбор типа кабеля для горизонтальных и вертикальных подсистем.
  23. Классификация сетевых адаптеров. Функции и характеристики сетевых адаптеров.
  24. Концентраторы. Основные и дополнительные функции концентраторов.
  25. Концентраторы. Конструктивное исполнение концентраторов.
  26. Модули доступа к среде.
  27. Мосты. Принципы работы мостов.
  28. Коммутаторы локальных сетей. Особенности технической реализации коммутаторов.
  29. Функции коммутаторов.
  30. Функции маршрутизаторов. Алгоритмы маршрутизации.
  31. Принципы маршрутизации. Вычисление маршрутов. Протоколы маршрутизации.
  32. Типы адресов стека TCP/IP.
  33. Классы IP-адресов.
  34. Использование масок в IP-адресации.
  35. Отображение доменных имен на IP – адреса.
  36. Система доменных имен DNS.
  37. Протокол IP. Основные функции протокола IP.
  38. Стек протоколов IPX/SPX.
  39. Стек протоколов AppleTalk.
  40. Инструменты мониторинга и анализа сети



4. Рекомендуемая литература

А. Основная

  1. Буассо М., М. Деманж, Ж.-М. Мюнье Введение в технологию АТМ. Издательство: Радио и связь, 1997 г
  2. Глушаков С. В.,. Хачиров Т. С Сеть настраиваем своими руками. Серия: Самоучитель ПК. Феникс, Фолио, 2006 г.
  3. Джим Гейер Беспроводные сети. Первый шаг. Издательство: Вильямс, 2005
  4. Джон Росс Wi-Fi сеть. НТ Пресс, 2007 г.
  5. Иртегов Д. В. Введение в сетевые технологии. БХВ-Петербург, 2004 г.
  6. Каки Коэн, Эндрю Дэниелс Сети под управлением Windows ХР. НТ Пресс, 2005 г.
  7. Крис Брентон Разработка и диагностика многопротокольных сетей. Лори 2007
  8. Майкл Палмер, Роберт Брюс Синклер Проектирование и внедрение компьютерных сетей. БХВ-Петербург, 2004 г.
  9. Поляк-Брагинский А. Сеть под Microsoft Windows. БХВ-Петербург, 2003 г.
  10. Стахнов А. Сеть для офиса и LINUX-сервер своими руками. БХВ-Петербург, 2006 г.


Б. Дополнительная
  1. Профильные журналы
  2. Ресурсы интернет



ПРИЛОЖЕНИЯ


Вариант №1

ЦЕНТР-ОБРАЗОВАНИЕ





Зал 1 – конференц-зал на 25 посадочных мест;

Зал 2 – комната технических инженеров;

Зал 3 – образовательная лаборатория – 4 оборудованных места;

Зал 4 – комната секретаря и диспетчера центра;

Зал 5 –компьютерный класс на 14 посадочных мест


Вариант №2

Образовательная школа





Зал 1 – кабинет физики (5 компьютеров, 1 проектор);

Зал 2 – компьютерный класс на 30 мест

Зал 3 – кабинет химии (4 компьютера, 1 проектор)

Зал 4 – женский туалет;

Зал 5 – компьютерный класс на 20 мест;

Зал 6 – мужской туалет.


Вариант №3

ИНТЕРНЕТ – КЛУБ




Зал 1 – Интернет кафе на 12 клиентов;

Зал 2 – комната по оказанию услуг (распечатка текстовых документов, ксерокопия, набор текста, форматирование, сканирование и т.д.) для двух специалистов;

Зал 3 – комната для редактирования цифровых фотографий и видео-роликов для двух специалистов;

Зал 4 – комната для компьютерных игр на 10 человек;

Зал 5 – туалет.


Вариант №4

Интернет-клуб




Зал 1 – игровой клуб на 20 мест;

Зал 2 – комната для лаборантов (2 человека);

Зал 3 – учебный зал на 13 мест;

Зал 4 – комната для лаборантов (2 человека);

Зал 5 – комната специалистов по информационным технологиям (5 человек);

Зал 6 – оказание услуг по печати документов и ксерокопии (2 человека).


Вариант №5

Электронная библиотека «БУК»




Зал 1 – абонемент на 2 рабочих места;

Зал 2 – зал работы с инженерной литературой (8 оборудованных мест);

Зал 3 – зал работы с гуманитарной литературой (7 оборудованных мест);

Зал 4 – электронный каталог на 5 оборудованных мест;

Зал 5 – кабинет секретаря (оказывают услуги по распечатке документов); Зал 6 - кабинет библиотекарей (5 человек);

Зал 7 – кабинет заведующего
