1.3. Содержание календарного плана

Введение

В этом разделе следует отразить роль и назначение календарного плана в составе ПОС и ППР, дать характеристику объекту строительства (район, условия осуществления строительства, объемно-планировочное решение здания).

1.3.1. Составление калькуляции трудовых затрат
на строительство объекта, указанного в задании

Составление перечня видов работ

Разнообразие выполняемых даже на несложном объекте строительно-монтажных работ не позволяет составить их полный перечень, поэтому в учебных целях список всех работ в калькуляции ограничивают 50–60 позициями. В калькуляцию обязательно вносятся основные работы:

• по разработке грунтов основания и последующему устройству основных видов фундаментов;

• по монтажу всех сборных и устройству монолитных несущих конструкций здания (сооружения), кладке стен здания из кирпича или другого мелкоштучного материала, устройству тепловой защиты здания (сооружения);

• по устройству кровли здания (сооружения);

• по заполнению оконных и дверных проемов, витражей и т.п.;

• по внутренней отделке помещений — штукатурке, окраске, облицовке потолков и стен, устройству полов;

• по наружной отделке здания (сооружения) — штукатурке, окраске и отделке фасада или устройству фасадной системы, облицовке цоколя, устройству отмостки, монтажу конструкций входа.


Примерная номенклатура включаемых в календарный график строительно-монтажных работ (СМР) приведена в прил. 2.

Наименование работ может быть более детальным. Например, бетонные работы подразделяются на устройство опалубки, установку
армокаркасов, бетонирование, распалубку. Такую детализацию необходимо назначать, если объект строительства небольшой и здание не разбивают на захватки. Если же строящийся объект достаточно сложный, разделен на несколько захваток в плане, да еще многоэтажный, тогда целесообразно объемы работ укрупнять.

В учебных проектах допускается не вносить в перечень отдельные работы, выполняемые для обеспечения вспомогательных нужд строительства (подготовка стройплощадки, геодезическая разбивка, прокладка временных инженерный сетей, дорог, ландшафтное благоустройство и т. п.) или характеризуемые как специальные (прокладка инженерных коммуникаций возводимого объекта, монтаж и наладка оборудования и т. д.). Такие специализированные работы, как подготовка площадки строительства, электротехнические, санитарно-технические, неучтенные работы и благоустройство территории, так же не вносимые в калькуляцию, включаются в общий перечень работ расчетной части календарного плана.

Расчет объемов работ

Объемы принятых к учету строительно-монтажных работ определяют на основании индивидуального задания (архитектурно-строительных чертежей — планов, разрезов здания). На этом этапе студентом осуществляется подбор подходящих строительных изделий, конструкций (с определением марки, класса, габаритных размеров и массы) и материалов (разрабатываемый грунт, применяемый кирпич, бетон и т. д.).

Объемы специализированных работ обычно определяют по их нормативной доле в сумме капитальных вложений в строительство и в калькуляции не указывают. В процентах от общей трудоемкости СМР их объемы обычно составляют: подготовительные и благоустройство территории — 4–12%, неучтенные — 10–20%, санитарно-технические и электротехнические — 5–10%.

В расчетной части учебного календарного плана допускается определять не объемы специализированных работ в натуральных показателях, а общие трудозатраты на их производство следующим образом:

а) вычисляют строительный объем здания;

б) исходя из функционального назначения возводимого здания (сооружения), на основании укрупненных показателей стоимости специаль­ных работ на 1 м³ объема здания (табл. 1), устанавливают стоимость этих ра­бот в усл. ед.;

в) исходя из выработки рабочего в стоимостном выражении на
1 чел.-дн определяют трудоемкость в чел.-дн производства данного вида работ.

Например, рассчитаем трудоемкость работ по устройству отопления и вентиляции жилого дома строительным объемом 20 000 м³.

Стоимость устройства систем отопления и вентиляции (см. табл. 1) — 0,4 усл. ед. на 1 м³ здания. Стоимость всей работы: 0,420 000 = 8000 усл. ед. Средняя выработка на 1 чел.-дн в денежном выражении равна 35 усл. ед. (см. табл. 1), искомая трудоемкость: 8000 / 35 = 228 чел.-дн.

Таким же образом определяют трудоемкость и по другим видам специальных работ.


Таблица 1

Показатели стоимости внутренних санитарно-технических и
электротехнических работ

Тип здания	Стоимость на 1 м3 здания, усл. ед.
	отопления и вентиляции	водопровода и канализации	электротехнических работ	газификации
Жилой дом	0,4	0,35	0,15	0,3
Гостиница	0,3	0,4	0,2	0,2
Выставочно-развлекательное учреждение	0,3	0,3	0,2	—
Спортивное учреждение	0,1	0,1	0,1	—
Учреждение торгово-бытового обслуживания	0,3	0,25	0,3	—
Учреждение культуры	0,4	0,3	0,25	—
Промышленное здание	0,12	0,2	0,12	0,15
Средняя выработка на чел.-дн, усл. ед. Внутренние санитарно-технические работы 35 Внутренние электромонтажные работы 25

По результатам расчета объемов составляют ведомости монтажных характеристик конструкций (прил. 3) и грузозахватных устройств (прил. 4). При составлении ведомости монтажных характеристик конструкций следует руководствоваться следующими принципами:

1. Масса элемента G_эл, т, определяется без учета массы стропующего приспособления, по ее объему и нормативным значениям плотности материала конструкции (сталь — 7850 кг/м³, бетон — 1800 кг/м³, железобетон — 2500 кг/м³, дерево — 600 кг/м³ и т. д.). Если масса монтируемого элемента определена проектом (присутствует спецификация стали, сборного железобетона и т. д.), то это значение принимается в качестве массы элемента.

2. Высотой монтажного горизонта H_мг, м, считается отметка низа конструкции при ее монтаже на проектной высоте относительно уровня земли (места стоянки крана).

3. Расстоянием от оси крана до монтируемого элемента L, м, (рис. 1) считается расстояние L = L₁ + L₂ + L₃, где L₁ — расстояние от наружной поверхности крайней стены ближайшего в плане к крану элемента здания до центра тяжести самой дальней от крана монтируемой конструкции данного типа в проектном положении; L₂ — минимальное расстояние от габарита базы крана до здания, обеспечивающее безопасную работу крана (поворот, передвижение и т. д.; в курсовом проекте допускается брать L₂ = 1,5–2 м); L₃ — половина наибольшего габарита базы крана (в случае кранов с выносными опорами — с учетом выноса опор).

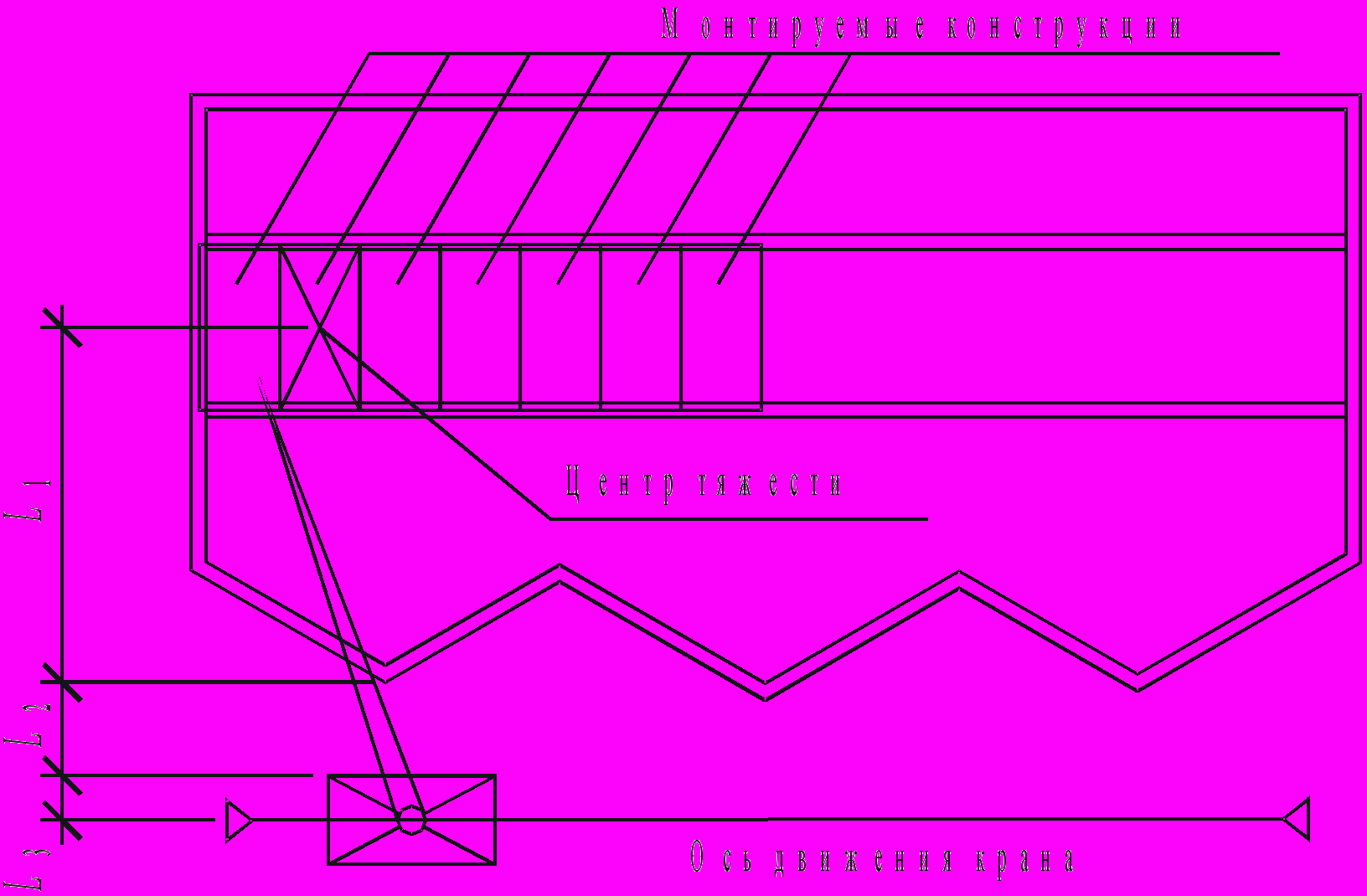

Рис. 1. Определение расстояния от оси крана до монтируемого элемента

Установив номенклатуру и определив физические объемы СМР, выбирают наиболее эффективные способы выполнения ведущих работ и средства их механизации. На основе подсчитанных объемов работ и в соответствии с условиями производства устанавливают ведущий комплекс работ, включающий в себя наиболее трудоемкие процессы, имеющие наибольший удельный вес в строительстве. По ним подбирают основные строительные машины. Выбранные методы производства СМР должны отличаться экономичностью, технологической целесообразностью, соответствием машин характеру, объемам и условиям производства работ, возможностью использования однородных машин, вспомогательных устройств и бригад постоянного состава для выполнения всего объема работ. При этом должны быть учтены основные требования техники безопасности при производстве СМР.

В пояснительной записке дают детальное обоснование принятому методу производства работ и выбору механизмов по основным (ведущим) видам работ.

Определение норм времени для принятых работ

Норму времени (скорость выполнения работы, влияющую на ее продолжительность) определяют по действующим ЕНиР и подобным документам. Следует обращать особое внимание на единицу измерения объема работы, для которой в справочном документе приведена соответствующая норма времени. В тех же единицах следует определять объем данной работы в калькуляции. Часто работы по монтажу сборных конструкций нормируются на одну тонну, кубический или квадратный метр возводимого объема или перекрываемой площади здания, а отделочные работы — на 10, 100 и даже 1000 квадратных метров отделываемой поверхности. В случае, когда норма времени дается на квадратный метр поверхности, она зависит от толщины слоя укладываемого или наносимого на поверхность материала, и приводится в виде нескольких норм времени для основных толщин слоя, из которых выбирается подходящая. Таким же образом выбирается норма времени на возведение несущих стен и перегородок здания — в зависимости от толщины возводимой конструкции.

Для каждой работы выписывается состав звена (с разрядами рабочих), ее выполняющего, и определяется необходимость использования для производства работы машин и механизмов.

Расчет общей трудоемкости работ

Калькуляция трудовых затрат является сводным документом норм времени и объемов для каждого вида работ (прил. 5). Специализированные работы, ввиду специфики определения их объемов, в калькуляцию не включают, увеличивая затем на величину затрат на них стоимость строительства при выполнении сметной части проекта.

Общая трудоемкость работы в чел.-ч (маш.-ч) определяется как произведение нормы времени в чел.-ч (маш.-ч) на объем работ в соответствующих единицах измерения.

Расчет трудоемкости Q, чел.-см (маш.-см), для каждого вида работ производят по формуле

,

где Р_х — объем работ данного вида (в м, м², м³ и т. п.);

N_вр — норма времени на единицу измерения P_x, чел.-ч, маш.-ч;

8 — количество часов в смену.

Выбор крана по техническим параметрам

Выбор монтажного крана производят по трем основным техническим параметрам (рис. 2):

• грузоподъемности (G_кр);

• максимальной высоте подъема крюка (Н_кр);

• наибольшему вылету стрелы (L_кр).


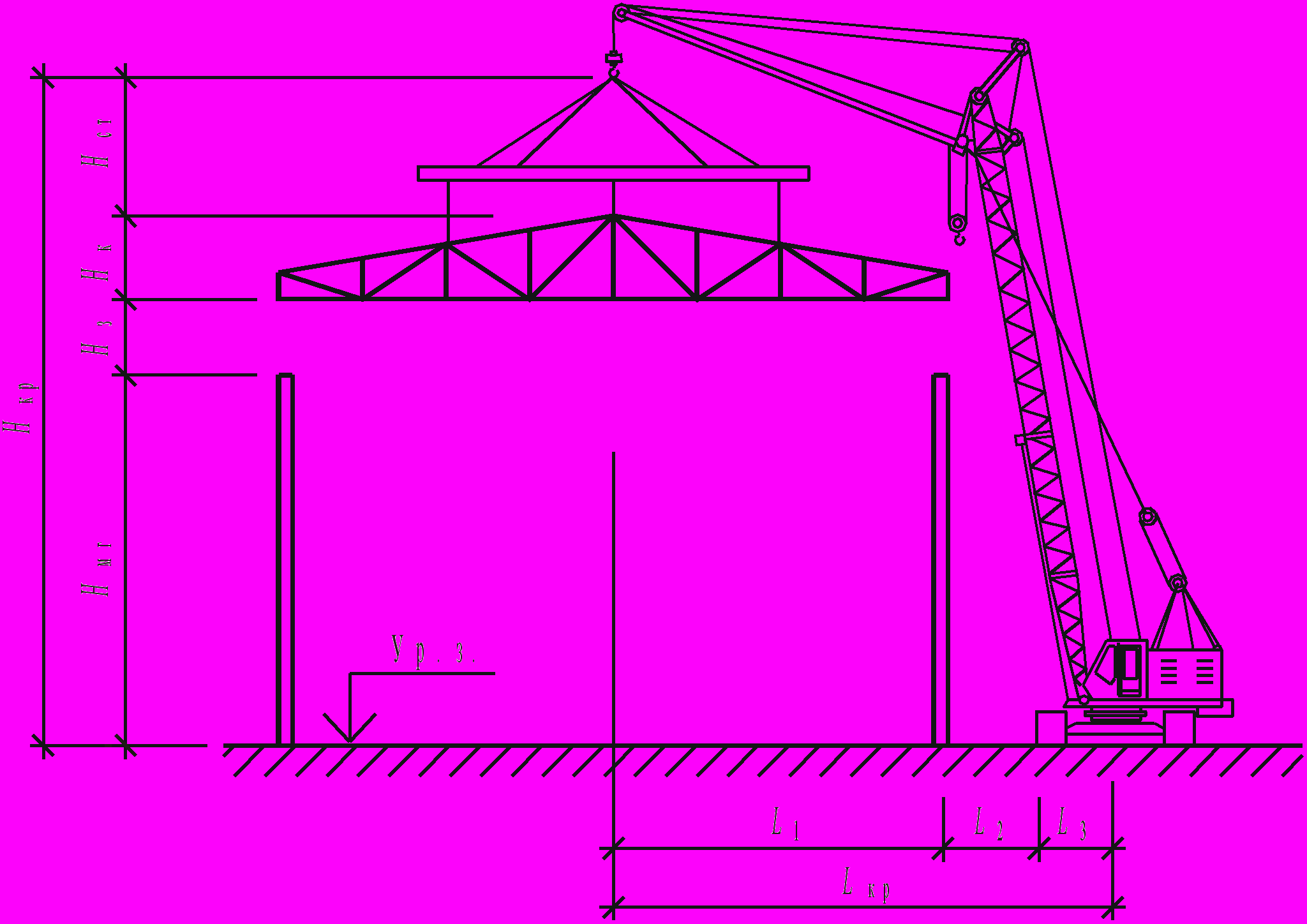

Рис. 2. Определение требуемой высоты подъема крюка крана

Требуемая грузоподъемность крана G_кр, т, определяется по формуле

,

где G_эл — масса конструкции с максимальным грузовым моментом (по ведомости монтажных характеристик конструкций), т;

G_гр — масса грузозахватного устройства для этой конструкции (по ведомости грузозахватных устройств), т.

Высота подъема крюка крана для монтажа каждой конструкции H_i, м, определяется по формуле

,

где H_мг — высота монтажного горизонта конструкции, м;

H_к — высота конструкции, м .

H_з — высота необходимого для безопасного перемещения конструкции в пределах монтажного горизонта запаса по высоте подъема крюка (1 м), м.

H_ст — высота стропующего конструкцию приспособления (по ведомости грузозахватных устройств), м.

Требуемая высота подъема крюка крана H_кр, м, равняется максимальному из значений H_i.

Требуемый вылет стрелы крана L_кр, м, равняется расстоянию L от оси крана до самой дальней монтируемой конструкции с максимальным грузовым моментом в проектном положении.

По определенным значениям G_кр, L_кр и H_кр подбирают подходящие краны, просматривая диаграммы их грузовых и высотных характеристик (рис. 3) [, ].

а б

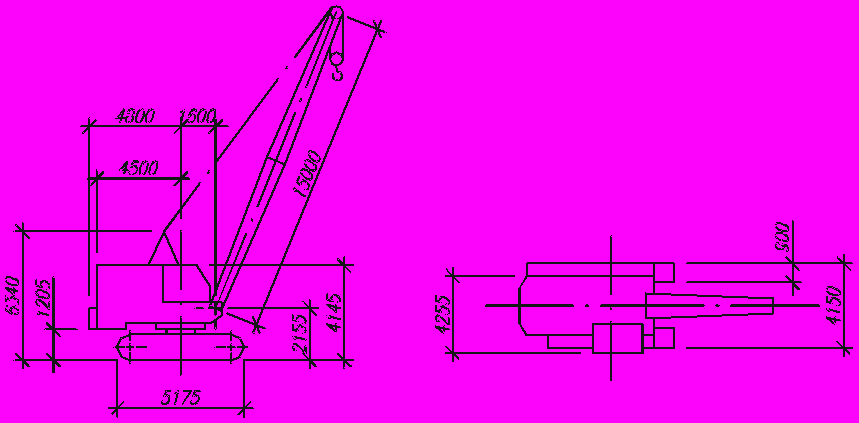

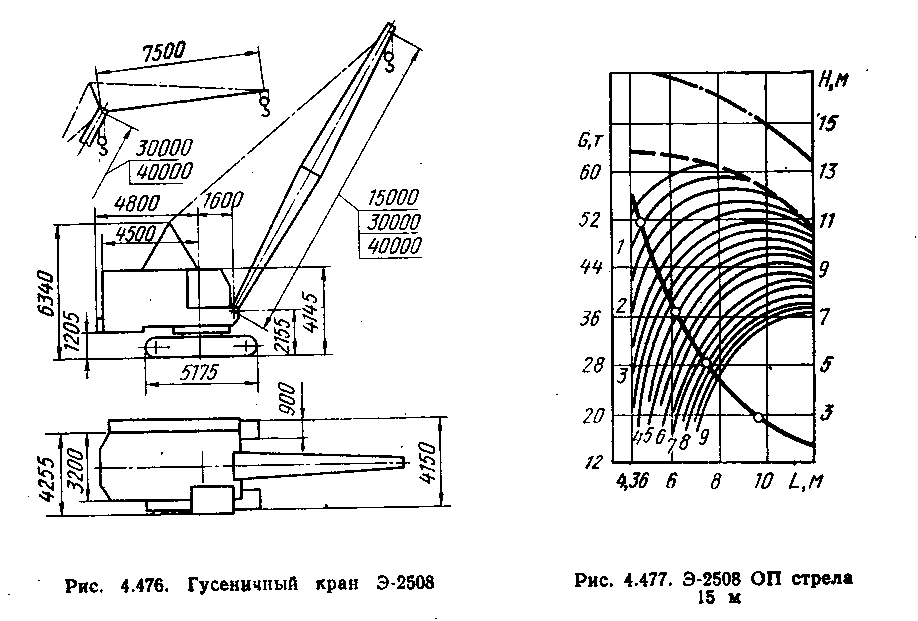

Рис. 3. Габаритные размеры (а) и диаграмма грузовых и высотных
характеристик (б) стрелового гусеничного крана Э-2508

Для производства СМР при возведении объектов высотой более 9 этажей (25 м) обычно используют башенные краны. Для механизации работ по возведению подземной части здания (нулевого цикла) или невысоких (до 8 этажей) зданий можно применять башенные краны с укороченной стрелой (так называемые «нулевики»). Монтаж крупнотоннажных конструкций (оболочки перекрытия, стропильные фермы, блоки покрытия) или в стесненных условиях (при реконструкции) производят мобильным самоходным краном на пневмоколесном спецшасси или на гусеничном ходу. Для механизации СМР при реконструкции или при возможности разбиения здания на небольшие монтажные участки применяются высокоманевренные стреловые автокраны. Подъем небольших грузов (кирпич, рулонные материалы, оконные блоки и т. д.) на высоту может производиться с помощью устанавливаемых в оконных проемах или на перекрытии несамоходных кранов типа «Пионер» или крепящихся к стене здания мачтовых подъемников.

Проверяют остальные монтируемые конструкции на соответствие параметрам принятого монтажного крана. В пояснительной записке приводят диаграмму грузовых и высотных характеристик принятого к производству работ крана (кранов) и его (их) схематичное изображение с габаритными размерами.
