ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ


Государственное образовательное учреждение дополнительного профессионального образования «Государственная академия профессиональной переподготовки и повышения квалификации руководящих работников и специалистов инвестиционной сферы»

ГОУ ДПО ГАСИС


Р.А.Сагадеев

СОВРЕМЕННЫЕ МЕТОДЫ ВОЗВЕДЕНИЯ МОНОЛИТНЫХ И

СБОРНО-МОНОЛИТНЫХ ПЕРЕКРЫТИЙ

Учебное пособие


Москва – 2008 г.

Р.А.Сагадеев. Современные методы возведения монолитных и сборно-монолитных перекрытий. Учебное пособие.- М.: ГОУ ДПО ГАСИС, 2008.

-35 с.

Содержится информация о современных монолитных и сборно-монолитных перекрытиях и методах их возведения. Дано описание методов, позволяющих повысить эффективность устройства перекрытий. Представлены варианты, позволяющие возводить облегченные перекрытия и строить более легкие здания. Изложены современные методы возведения монолитных и сборно-монолитных перекрытий.

Рекомендуется для слушателей системы повышения квалификации руководителей и специалистов проектных и строительных организаций.

Рассмотрено и одобрено научно-методическим советом ГОУ ДПО ГАСИС и рекомендовано для слушателей ГАСИС, обучающихся по программе повышения квалификации «Промышленное и гражданское строительство»


Рецензент: к.т.н., с.н.с. Бруссер М.И. (НИИЖБ)

СОДЕРЖАНИЕ


Введение . ………………………………………........................……..………... 4

1. Конструкции перекрытий…………………………………………….………. 6

1.1. Виды плоских перекрытий…………………………………………………. 6

1.2. Принципы конструирования сборно-монолитных перекрытий………. 7

1.3. Особенности конструирования монолитных перекрытий………….…. 9

1.4. Безбалочные монолитные перекрытия……….…………………….…... 14

2. Монолитные перекрытия эффективной конструктивной формы ……...15

2.1. Монолитные перекрытия кессонного типа ………………………………15

2.2. Перекрытия с размещенными внутри полыми пластмассовыми

шарами………………………………………………………………………………18

3. Сборно-монолитные перекрытия эффективной конструктивной

формы……………………………………………………………………………….23

3.1. Перекрытия кессонного типа……………………………………………….23

3.2. Перекрытия из предварительно напряженных балок, бетонных

или керамических блоков и монолитного бетона ……………..……..…….. 26

3.3 Вентилируемые перекрытия ……………..…………………………….… 29

Литература ….…………………………………………………………………….. 34


Введение


Одной из важных проблем строительной отрасли является снижение массы возводимых зданий. Как известно, снижение массы зданий может быть достигнуто за счет применения новых эффективных конструктивных форм, использования предварительно напряженных конструкций, увеличения применения легких бетонов на пористых заполнителях и т.д.

В последние годы эта проблема стала еще более актуальной в связи с интенсивным развитием строительства зданий из монолитного железобетона. В нашей стране в практике проектирования и строительства монолитных зданий наиболее широкое распространение получили стеновые, каркасные, каркасно-стеновые и каркасно-ствольные конструктивные системы. Среди разновидностей стеновых конструктивных систем наиболее часто встречаются поперечно - стеновые системы с поперечными несущими стенами и перекрестно – стеновые с поперечными и продольными несущими стенами, реже продольно – стеновые с продольными несущими стенами.

Применение тяжелого монолитного бетона для возведения несущих железобетонных конструкций, широкое использование стеновых конструктивных систем привело к увеличению массы, как отдельных конструкций, так и зданий в целом. Не удалось существенно снизить массу зданий и при использовании каркасно-стеновых и каркасных конструктивных систем вследствие массового применения сплошных монолитных перекрытий.

Как известно, сборные многопустотные плиты значительно легче, чем сплошные монолитные перекрытия, в связи с чем возведение зданий из монолитного бетона со сплошными перекрытиями приводят к увеличению массы конструкций.

Расчеты показали, что перекрытия пролетом 6 м с нормативной нагрузкой 6-7 кН\м² характеризуются следующими показателями [2]:

- приведенная толщина бетона перекрытий с вертикальными пустотами – 10,2 см, сплошных перекрытий – 12 -16 см,

- расход стали на 1 м² площади с использованием арматуры без предварительного напряжения для перекрытий с вертикальными пустотами – 8,5 кг, для сплошных - 14-16 кг, с использованием напрягаемой стержневой 4,7 кг и 12-14 кг соответственно.

Несмотря на утяжеление конструкций в результате применения сплошных перекрытий строительство зданий со сплошными перекрытиями получило широкое распространение в нашей стране в связи с технологической простотой возведения таких перекрытий.

Для снижения массы перекрытий, возводимых из монолитного бетона, в зарубежных странах широко применяют перекрытия эффективных конструктивных форм. Например, во многих европейских странах возводят монолитные кессонные перекрытия, перекрытия с оставляемыми в толще конструкции элементами в виде пустотелых бетонных блоков, пластмассовых шаров и т.п. Эти элементы играют роль несъемной опалубки, формируя пространство для получения кессонной структуры из монолитного бетона, заполняют часть конструкции перекрытия, одновременно образуя пустоты и уменьшая массу перекрытий.


В мировой строительной практике нашли широкое распространение сборно-монолитные перекрытия, возводимые из сборных железобетонных предварительно напряженных конструкций, пустотелых бетонных или керамических блоков и монолитного бетона. В таких перекрытиях в нижней растянутой зоне размещаются предварительно напряженные балки или ребристые плиты, в центральной зоне – пустотелые блоки, верхняя сжатая зона заливается монолитным бетоном.

В практике европейского строительства, в частности, итальянские строители применяют сборно-монолитные перекрытия, состоящие из сборных железобетонных многопустотных или ребристых предварительно напряженных панелей, изготовленных на длинных стендах методом непрерывного формования, и монолитного бетона, укладываемого непосредственно на строительных объектах

Применяют также сборно-монолитные перекрытия, состоящие из бетонных пустотелых блоков, размещаемых в нижней зоне и образующих большую часть потолочной поверхности перекрытия. Эти блоки одновременно играют роль несъемной опалубки и формируют полости, обеспечивая получение кессонной структуры из монолитного бетона.

Перечисленные эффективные конструктивные решения позволяют снизить массу перекрытий на 30-40%, уменьшить расход арматуры в 1,3 – 1,5 раз, снизить массу здания в целом на 25-30%. Использование легких конструктивных бетонов позволяет еще больше повысить эффективность применения таких конструкций.


1. Конструкции перекрытий

1.1. Виды плоских перекрытий


Железобетонные плоские перекрытия – наиболее распространенные конструкции, применяемые в строительстве зданий. По конструктивной схеме перекрытия подразделяют на две основные группы: балочные и безбалочные. В балочных перекрытиях балки расположены в одном или двух направлениях, работают совместно с опирающимися на них плитами перекрытий. В безбалочных перекрытиях плита опирается непосредственно на колонны [10].

Для уменьшения расхода материалов панели перекрытий проектируют облегченными – пустотными или ребристыми. При удалении бетона из растянутой зоны сохраняют лишь ребра шириной, необходимой для размещения сварных каркасов и обеспечения прочности панелей по наклонному сечению. При этом панели в пролете между ребрами работают на изгиб как балки таврового сечения. Верхняя полка панели также работает на местный изгиб между ребрами. Нижняя полка, образующаяся замкнутую пустоту, создается при необходимости устройства гладкого потолка.

Панели устраивают с пустотами различной формы. В панелях значительной ширины устраивают несколько рядом расположенных пустот.

Общий принцип проектирования панелей перекрытий любой формы поперечного сечения заключается в удалении возможно большего объема бетона из растянутой зоны с сохранением вертикальных ребер, обеспечивающих прочность элемента по наклонному сечению.

По форме поперечного сечения панели перекрытий могут изготовляться с овальными, круглыми, шарообразными и вертикальными пустотами, ребристыми с ребрами вверх и ребрами вниз, сплошные. В панелях с пустотами минимальная толщина полок составляет 25-30 мм, ребер 30-35 мм, в ребристых панелях с ребрами вниз толщина полки – плиты 50-60 мм [2].

Таблица 1

Технико-экономические показатели панелей перекрытий

при номинальном пролете 6 м и нормальной нагрузке 6 – 7 кН/м²

№№	Тип панели	Приведенная толщина бетона, см	Расход стали на 1 м2 площади, кг
			Без предварит. напряжения	Напрягаемая
				Стержневая	Проволочн.
1.	С овальными пустотами	9,2	8	4,3	3,4
2.	С вертикальными пустотами	10,2	8,5	4,7	3,7
3.	С круглыми пустотами	12	8,5	4,7	3,7
4.	Ребристые	8	9,1	5	4
5.	Сплошные	12-16	14-16	12-14	10-11

Из приведенной таблицы (табл.1) видно, что наиболее экономичными по расходу бетона являются панели с овальными пустотами и ребристые. Однако при изготовлении панелей с овальными пустотами на заводах железобетонных изделий возникают технологические трудности, вызванные тем, что после извлечения пустотообразователей стенки каналов свежеотформованного изделия нередко обваливаются. Поэтому в качестве типовых приняты сборные панели с круглыми пустотами. Ребристые панели перекрытий с еще меньшей приведенной толщиной бетона по сравнению с панелями с овальными пустотами изготовляются на заводах без особых трудностей. На строительной площадке с применением специальной опалубки также бетонируют ребристые перекрытия, в том числе с ребрами, расположенными в двух взаимно перпендикулярных направлениях, в том числе так называемые кессонные перекрытия.


1.2. Принципы конструирования сборно-монолитных перекрытий


При использовании в сборно-монолитных перекрытиях сборных предварительно-напряженных панелей, изготовленных по традиционной технологии, монолитные участки незначительные. В этом случае панели армируют сварными сетками и каркасом из обыкновенной арматурной проволоки и горячекатаной арматуры периодического профиля. В качестве напрягаемой продольной арматуры применяют стержни классов А-IV, А-V, Ат-IV, Ат-V, высокопрочную проволоку и канаты. Изделия длиной менее 6 м армируют без предварительного напряжения [12].

Продольную рабочую арматуру располагают по всей ширине нижней полки сечения пустотных панелей и в ребрах ребристых панелей. В многопустотных панелях расстояние между продольными стержнями не превышает 400 мм. Поперечные стержни объединяют с продольной монтажной или рабочей арматурой в плоские сварные каркасы, которые размещают в ребрах панелей. Плоские сварные каркасы в панелях с круглыми пустотами могут размещаться только на приопорных участках через одно или два ребра. К концам продольной ненапрягаемой арматуры ребристых панелей приваривают анкеры из уголков или пластин для закрепления стержней на опоре.

Сплошные панели из тяжелого бетона или бетона на пористых заполнителях армируют продольной напрягаемой арматурой и сварными сетками. Монтажные соединения панелей всех типов выполняют сваркой стальных закладных деталей и заполнением бетоном швов между панелями. В продольных боковых гранях панелей предусматривают впадины, предназначенных для образования прерывистых шпонок, обеспечивающих совместную работу панелей на сдвиг в вертикальном и горизонтальном направлениях. При таком соединении сборных элементов перекрытия представляют собой жесткие горизонтальные диафрагмы.

Если временные нагрузки на перекрытиях больше 10 Н/м², ребристые панели превращают в неразрезные. Для этого швы между ребристыми панелями на опорах армируют сварными седловидными каркасами, пересекающими ригель.

Ригель многопролетного перекрытия представляет собой элемент рамной конструкции. При свободном опирании концов ригель можно рассчитывать как неразрезную балку. При этом возможен учет пластических деформаций, приводящих к перераспределению и выравниванию изгибающих моментов между отдельными сечениями.

Расчет и конструирование статически неопределимых железобетонных конструкций по выравненным моментам позволяет облегчить армирование сечений, что важно для монтажных стыков на опорах сборных конструкций; также позволяет стандартизировать и выполнить одинаковое армирование сварными сетками и каркасами там, где при расчете по упругой схеме возникают различные по значению изгибающие моменты.

При временных нагрузках расчет по выравненным моментам приводит к экономии стали в арматуре на 20-30% по сравнению с расчетом по упругой схеме. Ограничение раскрытия трещин в первых пластических шарнирах достигается ограничением выравненного момента с тем, чтобы он не отличался от момента в упругой схеме не более чем на 30%.

При использовании в сборно-монолитных перекрытиях сборных предварительно-напряженных панелей, изготовленных на длинных стендах методом экструзии, монолитные участки возрастают, что объясняется необходимостью дополнительного армирования торцевых опорных зон и последующего их замоноличивания. Такие сборно-монолитные перекрытия состоят из сборных железобетонных многопустотных или ребристых плит с заведенной внутрь рабочей арматурой и монолитных участков, бетонируемых непосредственно на строительных объектах (рис.1). Затвердевший бетон этих монолитных участков связывает конструкцию в единую совместно работающую систему [21].

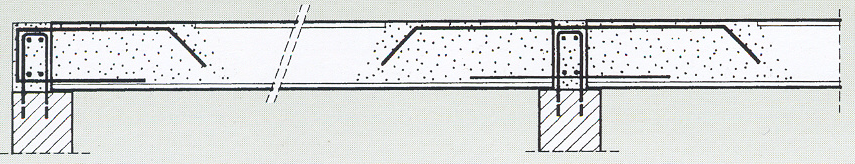

Рис.1. Сборно-монолитное перекрытие с применением многопустотных плит с заведенной внутрь рабочей арматурой

Сборно-монолитные перекрытие включают предварительно напряженные плиты, изготовленные методом непрерывного формования на длинных стендах с последующей резкой на элементы заданной длины, арматуру, располагаемую по торцам плит, и арматурную сетку, укладываемую поверх сборных и монолитных участков; в дальнейшем вся конструкция закрывается выравнивающим слоем из мелкозернистого бетона (рис.2).

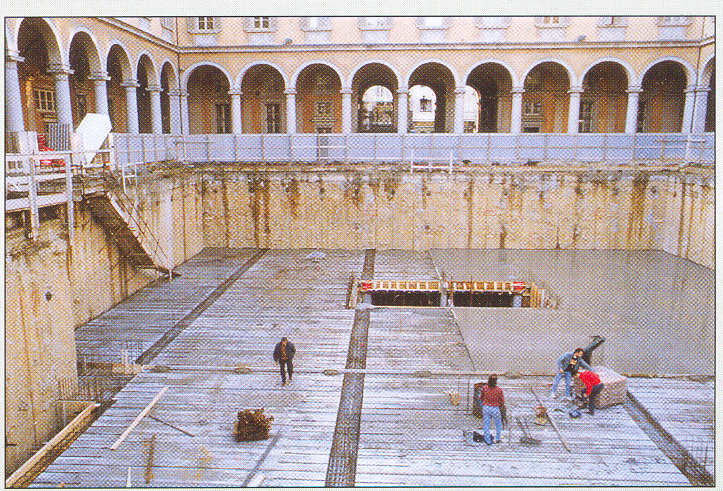

Рис.2. Устройство сборно-монолитного перекрытия


Сборные элементы перекрытия опираются на монолитные или сборные несущие элементы (балки, прогоны) и, в свою очередь, служат основой для монолитного бетона; сборные плиты армируются предварительно напряженной арматурой. Дополнительная арматура укладывается для армирования опорных частей предварительно напряженных плит перекрытий (рис.3). Сборные элементы изготовляют из бетона высоких марок, для монолитных участков чаще используют бетон обычных марок.

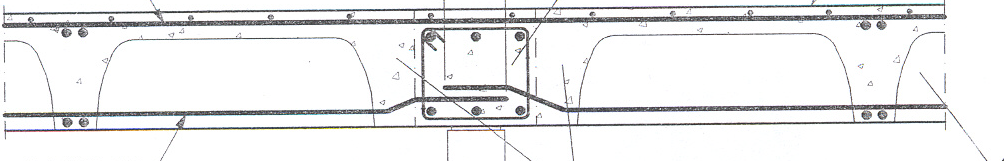

Рис. 3. Дополнительная арматура для армирования опорных частей

предварительно напряженных плит перекрытий


Работа сборно-монолитных конструкций характеризуется тем, что деформации монолитного бетона следует за деформациями бетона сборных элементов и трещины в монолитном бетоне не могут развиваться до тех пор, пока не появятся в предварительно-напряженном бетоне сборных элементов. Опыты показали, что совместная работа сборных предварительно-напряженных элементов и монолитных частей возможна и при использовании бетона на пористых заполнителях.


1.3. Особенности конструирования монолитных перекрытий


Ребристое перекрытие с балочными плитами включает плиту, работающую по короткому направлению, второстепенных и главных балок. Все элементы перекрытия монолитно связаны и выполняются из бетона класса В15 и выше [12].

В конструкции монолитного ребристого перекрытия бетон в целях экономии и облегчения конструкции удален из растянутой зоны, где сохранены лишь ребра, в которых расположена растянутая арматура (рис.4). Полкой ребер является плита, которая работает на местный изгиб по пролету, равному расстоянию между второстепенными балками. Второстепенные балки опираются на монолитно связанные с ним главные балки, которые опираются на колонны и наружные стены.

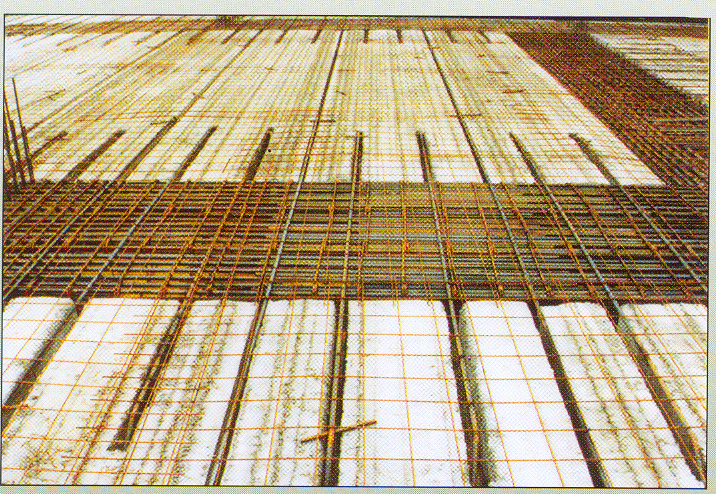

Рис. 4. Фрагмент монолитного ребристого (кессонного) перекрытия.


Главные балки можно располагать в продольном или поперечном направлении с пролетом 6-8 м. Второстепенные балки размещают так, чтобы ось одной из балок совпадала с осью колонны. Пролет второстепенных балок может составлять 5-7 м, плиты -1,7-2,7 м.

Толщину плиты по экономическим соображениям принимают возможно меньшей. Минимальное ее значение равно для междуэтажных перекрытий промышленных зданий 6 см, для междуэтажных перекрытий жилых и гражданских зданий – 5 см. В случае появления значительных временных нагрузок может потребоваться увеличение толщины плиты. Так, если временные нагрузки достигают 10-15 кН,м² и пролете 2,2-2,7 м, толщину плит принимают равной 8-10 см. Высота сечения второстепенных балок составляет обычно от 0,083 до 0,05 размера их длины, главных балок – от 0,125 до 0,067 их длины; ширина сечения балок принимается равной 0,4 -0,5 их высоты.

Расчетный пролет плиты принимается равным расстоянию в свету между второстепенными балками и при опирании на наружные стены – расстоянию от оси опоры на стене до грани ребра, для расчета плиты в плане перекрытия условно выделяется полоса шириной 1 м. Расчетный пролет второстепенных балок принимается равным расстоянию в свету между главными балками, а при опирании на наружные стены – расстоянию от оси опоры на стене до грани главной балки.

Изгибающие моменты в неразрезных балочных плитах и второстепенных балках с равными или отличающимися не более чем на 20% пролетами определяют с учетом перераспределения моментов и при этом создают равномоментную систему. В многопролетной балке на средних опорах при равномерно распределенной нагрузке опорные моменты равны между собой. Используя уравнение равновесия для сечения в середине пролета, можно легко определить изгибающий момент М = 0,0625 q l². В первом пролете максимальный изгибающий момент будет в сечении, расположенном на расстоянии 0,4251 от свободной опоры.

Для плит, окаймленных по всему контуру монолитно связанными с ними балками, изгибающие моменты в сечениях средних пролетов и на средних опорах уменьшаются на 20%.

Для второстепенных балок огибающая эпюра моментов строится для двух схем загружения: полная нагрузка в нечетных пролетах и условная постоянная нагрузка в четных пролетах, полная нагрузка в четных пролетах и условная постоянная нагрузка в нечетных пролетах.

Условную нагрузку вводят в расчет для того, чтобы определить действительные отрицательные моменты в пролете второстепенной балки. Главная балка создает дополнительные закрепления, препятствующие свободному повороту опор второстепенных балок, и этим уменьшает влияние временной нагрузки в загруженных пролетах на незагруженные.

При подборе сечений в первую очередь уточняют размер поперечного сечения второстепенной балки по опорному моменту на первой промежуточной опоре. Установив окончательно размеры сечения, подбирают рабочую арматуру в четырех расчетных нормальных сечениях: в первом и среднем пролетах – как для таврового сечения, на первой промежуточной и средней опорах – как для прямоугольного сечения. На действие отрицательного момента в среднем пролете расчет ведут как для прямоугольного сечения.

Многопролетные балочные плиты в соответствии с характером эпюры моментов армируют рулонными сетками с продольным расположением рабочей арматуры. Рулон раскатывают по опалубке поперек второстепенных балок.

Сетки перегибают на расстоянии 0,25 длины от оси опоры в местах нулевых моментов и укладывают на верхнюю арматуру каркасов второстепенных балок. В первом пролете на основную сетку плиты укладывают дополнительную, которую заводят за опоры на четверть длины.

Если нужна рабочая арматура, выдерживающая большие нагрузки, плиты армируют в пролете и на опоре раздельно рулонными сетками с поперечным расположением рабочей арматуры.


Второстепенные балки армируют в пролете плоскими каркасами, которые перед установкой в опалубку объединяют в пространственный каркас приваркой горизонтальных поперечных стержней. Эти каркасы доходят до граней главных балок, где связываются понизу стыковыми стержнями.

На опорах второстепенные балки армируют сетками с поперечным расположением рабочей арматуры. Для этого над главной балкой раскатывают рулонные сетки или же укладывают по всей длине над главными балками плоские сетки. Вблизи колонн надопорные сетки прерывают и взамен их устанавливают дополнительные стержни или дополнительные отрезки сетки с площадью, равной площади рабочих стержней надопорной сетки, приходящихся на ширину колонны. За расчетную площадь растянутой арматуры второстепенной балки на опоре принимают суммарную площадь всех опорных стержней надопорных сеток, расположенных между осями соседних второстепенных балок.


При значительных пролетах второстепенных балок надопорная растянутая арматура может быть образована двумя сетками, частично перекрывающими одна другую. Над крайней опорой второстепенную балку армируют конструктивными сетками.

Места обрыва надопорных сеток устанавливают в соответствии с эпюрой отрицательных моментов. При отношении временной нагрузки к постоянной равной или менее трех одну сетку обрывают на расстоянии одной четверти длины от оси опоры, вторую – на расстоянии трети длины от оси опоры. Отрицательные моменты в пролете, за местом обрыва сеток, воспринимаются верхней арматурой каркасов балки.

Главную балку армируют в пролете двумя или тремя плоскими каркасами, которые перед установкой в опалубку объединяют в пространственный каркас. Два плоских каркаса доводят до грани колонны, а третий, при его наличии, обрывают в соответствии с эпюрой моментов. Возможен также обрыв в пролете части стержней каркасов. На опоре главную балку армируют самостоятельными каркасами, заводимыми сквозь арматурный каркас колонн. Места обрыва каркасов и отдельных стержней определяют в зависимости от эпюры арматуры.

На главную балку нагрузка передается через сжатую зону на опоре второстепенной балки – в средней части высоты главной балки. Эта местная сосредоточенная нагрузка воспринимается подвесками: поперечной арматурой главной балки и дополнительными сетками в местах опирания второстепенных балок.

В случае, когда ребристые монолитные перекрытия конструируют с плитами, опертыми по контуру, в состав конструктивной схемы входят плиты, работающие на изгиб в двух направлениях, и поддерживающие их балки. Все элементы перекрытия монолитно связаны. Размер сторон плиты в каждом направлении достигает шести метров. Балки назначают одинаковой высоты и располагают по осям колонн в двух направлениях.


Перекрытия без промежуточных колонн с малыми размерами плит называют кессонными. Толщина плиты в зависимости от ее размеров в плане и значения нагрузки может составлять 5-14 см. Перекрытия с плитами, опертыми по контуру, как правило, армируют прямоугольными сетками с прямоугольным их расположением.

Характер разрушения плит, опертых по контуру, под действием равномерно расположенной нагрузки, следующий: на нижней поверхности плиты трещины направлены по биссектрисам углов, на верхней поверхности при заделке плиты по контуру трещины расположены параллельно сторонам и имеют закругления в углах, перпендикулярные диагоналям.

Плиты, опертые по контуру, как и балочные плиты, армируют сварными сетками. При пролетах плиты более 2,5 м применяют раздельное армирование сетками на пролете и на опоре. В пролете укладывают понизу плоские сварные сетки или отрезки рулонов, соединяемых по ширине рабочим стыком, а на опорах вдоль балок раскатывают сетки с поперечными рабочими стержнями. В целях экономии стали в пролете по низу плиты укладывают две сетки разных размеров, но с одинаковой площадью сечения арматуры. Меньшую сетку не доводят до опоры на расстояние четверти меньшего пролета плиты.

При пролетах менее 2,5 метров плиты армируют рулонными сетками. Сетки с продольной рабочей арматурой диаметром до 5 мм раскатывают в направлении меньшей стороны плиты, опертой по контуру, аналогично армированию балочной плиты. В первом пролете многопролетных плит изгибающий момент больше, чем в средних, поэтому поверх основных сеток укладывают дополнительные рулонные или плоские сетки.

Плиты, опертые по контуру, рассчитывают кинематическим способом метода предельного равновесия. Плита в предельном равновесии рассматриваются как система плоских звеньев, соединенных друг с другом по линии излома пластическими шарнирами, возникающими в пролете по биссектрисам углов и на опорах вдоль балок. Изгибающие моменты плиты зависят от площади арматуры, пересеченной пластическим шарниром.

При различном способе армирования плит составляют уравнение работ внешних и внутренних сил на перемещениях в предельном равновесии и определяют изгибающие моменты от равномерно распределенной нагрузки. Панель плиты в общем случае испытывает действие пролетных и опорных моментов. В предельном равновесии плита под нагрузкой провисает, и ее плоская поверхность превращается в поверхность пирамиды, гранями которой служат треугольные и трапециевидные звенья. Внешняя нагрузка в связи с провисанием плиты перемещается и совершает работу. При этом работа внутренних сил определяется работой изгибающих моментов на соответствующих углах поворота.


В плитах, окаймленных по всему контуру монолитно связанными с ними балками, в предельном равновесии возникают распоры, повышающие их несущую способность. Поэтому при подборе сечений арматуры плит, изгибающие моменты, определенные расчетом, следует уменьшить: в сечениях средних пролетов и у средних опор – на 20%, в сечениях первых пролетов и первых промежуточных опор, если отношение расчетного пролета плиты в направлении, перпендикулярном к краю перекрытия, меньше отношения расчетного пролета плиты в направлении, параллельном к краю перекрытия в 1,5 раза - на 20%, если это отношение больше 1,5 , но меньше 2 - на 10%.

Сечение арматуры плит подбирают как для прямоугольных сечений. Рабочую арматуру в направлении меньшего пролета располагают ниже арматуры, идущей в направлении большего пролета. В соответствии с таким расположением арматуры рабочая высота сечения плиты для каждого направления различна и будет отличаться на размер диаметра арматуры.

Нагрузка от плиты на балки передается по грузовым площадям в виде треугольников или трапеций. Для определения этой нагрузки проводят биссектрисы углов панели до их пересечения. Произведение нагрузки на соответствующую грузовую площадь даст полную нагрузку на пролет балки, загруженной с двух сторон панелями.

Расчетные пролеты балок принимаются равными расстоянию в свету между колоннами или расстоянию от оси опоры на стене до грани первой колонны. Расчетный пролет балки для упрощения принимают равным пролету плиты в свету между ребрами.
