Тема 7. Різновиди жіночих брюк, їх моделювання і побудова креслення


Тема уроку. Послідовність побудови креслення брюк та шортів у натуральну величину

Мета уроку: сформулювати навики учнів про послідовність побудови креслення брюк, шортів;

розвивати увагу, точність, просторове мислення, вміння зосереджуватися на виконані певної роботи;

виховувати уважність, акуратність, працелюбність, доброзичливість.

Метод проведення: бесіда, метод проектів.

Міжпредметні зв’язки: математика, креслення, трудове навчання.

Посібники та матеріали: плакати, інструкційні картки, прилади та матеріали для креслення.

Структура заняття

І. Організаційний момент (4 хв.).

ІІ. Актуалізація опорних знань (8 хв.).

(Бесіда)

1. Яку підготовчу роботу потрібно провести перед побудовою креслення ?

2. Чи всі мірки для побудови креслення брюк та шортів записують повністю ?

3. Для яких мірок роблять припуск на вільне облягання? Назвати величини цих припусків.


ІІІ. Пояснення нового матеріалу (40 хв.).

1.Побудова креслення жіночих брюк.

Мірки: Ст 33; Сс 47; Ск 18 (20); Дбр.к 57; Вс 25.

Накреслити на міліметровому папері вертикальну пряму лінію, на якій відкласти довжину брюк за знятою міркою (наприклад, 96 см) та позначити точки Т і Н (див. рис. 11 а).

Висота сидіння. Від точки Т по лінії ТН вниз відкласти висоту сидіння – 25 см, позначити точкою Ш. Від точки Ш вправо провести горизонтальну лінію, на ній відкласти точку Ш₁: ^1/2Сс + 5) = 47 : 2 + 5 = 28,5см. Позначаємо точку Ш_1.

Лінія згину:

відрізок ШШ₁ ділимо наполовину і позначаємо точку Ш ₂: 28,5 : 2 = =14,25 см. Через точку Ш₂ проводимо вертикальну лінію. Місця перетину цієї лінії з лініями талії, стегон, коліна і низу позначаємо відповідно точками Т₁, Б₁,Ш₂,К₁,Н₁.

Лінія стегон:

від точки Ш втору відкладаємо третину відрізка ТШ – висота сидіння ставимо точку Б: ШБ = 25 : 3 = 8,3 см. Від точки Б управо проводимо горизонтальну пряму довільної довжини.

Лінія колін:

від точки Т униз по лінії ТН відкладаємо ½ ТН + 7 см =½ х 96 +7= 55 см відповідно до знятої мірки і позначаємо точку К. Від точки К управо креслимо горизонтальну пряму до лінії довжини.

Лінія банта:

від точки Ш₁ вліво по горизонталі відкладаємо десяту частину півобхвату стегон плюс 0,3 см і позначаємо точку Ш₃:

Ш,Ш₃ = 47:10 +0,3 – 5 см.

Від точки Ш₃ вгору креслимо вертикальну лінію. Місце перетину вертикалі з лінією стегон позначаємо точкою Б₂.

Від точки Ш₃ вгору по лінії Ш₃Т₂ відкладаємо відрізок, рівний відрізку Ш₁Шз і позначаємо точку Ш₄:Ш₃Ш₄ = 5 см.

Точку Ш₄ сполучаємо пунктирною лінією із точкою Ш₁. Із точки Ш₃ проводимо бісектрису до перетину із пунктирною лінією. Точку перетину позначаємо буквою О. Із точки О по лінії бісектриси відкладаємо 1 см і позначаємо точку О₁. Від точки Т₁ вліво по лінії Т₂Т відкладаємо 1 см (для будь-яких розмірів) і позначаємо точку Т₃. Від точки Т₃ вниз креслимо перпендикуляр завдовжки 1 см і позначаємо точку Т₄, яку сполучаємо прямою лінією із точкою Б₂. Точки Ш₄, О₁ Ш₁ сполучаємо плавною лінією, як показано на рисунку 11 а.

Лінія талії:

від точки Т₃ по лінії талії вліво відкладаємо половину мірки півобхвату талії плюс З см і позначаємо точку Т₅: Т₃Т₅ = (34 :2) + 3 = 17 + 3 = 20 см.

Виточка:

від лінії Т₁Н₁, уліво і вправо відкладаємо по 1,5 см (розхил виточки 3 см) і позначаємо точки Т₆ і Т₇. Від ТІ вниз відкладаємо 8-10 см. Креслимо виточку.

Лінія низу:

від Н₁ вліво і вправо відкладаємо половину мірки ширини брюк мінус 1 см і позначаємо точки Н₂ і Н: Н₁ Н₂⁼Н₁Нз=^:29 : 2 - ї = 13,5 см. Від точки Н₁ угору відкладаємо 0,5 см і позначаємо точку Н₄, яку сполучаємо плавною лінією з точками Н₂ і Н₃.

Ширина низу – за бажанням.

Боковий зріз:

точку Т₅ сполучаємо плавною лінією із точкою Б. Точку Ш сполучаємо пунктирною лінією із точкою К, яку з’єднуємо із точкою Н₂.

Ширина брюк по лінії коліна: від К₁ вправо і вліво відкладаємо по 12 см і позначаємо кінці відрізків буквамиК₂ і К₃. Потім точки Ш, К₂, Н₂ сполучаємо, як показано на рисунку 2.1а.

К₂К₃ = Н₂Н₃ - 3 = 27 - 3 = 24 см.

Ці брюки звужені по лінії коліна і розширені до низу.

Кроковий зріз:

точку К₃ сполучаємо пунктирною лінією із точкою Ш ₁. Цю лінію ділимо наполовину і позначаємо точку О₁. Від точки О₁ вліво відкладаємо перпендикулярно до неї відрізок завдовжки 1,5 см і позначаємо точку О₂. Точки ІІІ₁, О₂, К₃ і Н₃ сполучаємо плавною лінією.

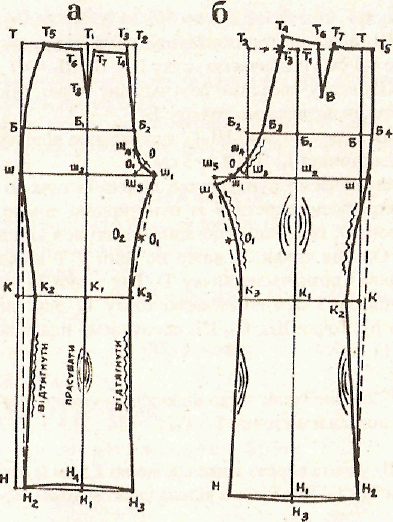

Рис. 2.1. Креслення жіночих брюк: а) передня половинка; б) задня половинка

2. Побудова задньої половинки брюк

Із правого боку аркуша паперу креслимо вертикальну лінію. На ній відкладаємо 96 см (довжина брюк) і ставимо точки Т і Н₂. Вліво креслимо горизонтальні лінії довільної довжини від точок Т і Н₂.

Лінія кроку:

по лінії ТН₂ вниз від точки Т відкладаємо 25 см (висота сидіння) і позначаємо точку Ш. Від неї вліво креслимо горизонтальну лінію.

Лінія коліна:

від точки Т вниз по лінії ТН2 відкладаємо ТК = 55 см. Вліво від точки К креслимо горизонтальну лінію довільної довжини.

Лінія стегон:

від точки Ш вгору по лінії ТН₂ відкладаємо третину мірки висоти сидіння і позначаємо точку Б. ШБ = 25 : 3 = 8,3 см. Вліво креслимо горизонтальну лінію довільної довжини.

Ширина по лінії кроку: від точки Ш вліво по горизонтальній лінії відкладаємо половину мірки півобхвату стегон плюс 5 см і позначаємо точку Ш_1: ШШ₁ - (47 : 2) + 5 = 28,5 см (47 – це півобхват стегон).

Лінія згину: лінію Ш Ш₁ ділимо навпіл, позначаємо точку Ш₂ (28,5 : 2 = 14,3 см) і через неї креслимо вертикальну лінію. Місце перетину цієї лінії з лініями талії, стегон, коліна і низу позначаємо точками Т₁ Б₁ Ш₂, К₁, Н₁.

Допоміжні лінії заднього зрізу: від точки Ш₁ управо відкладаємо десяту частину мірки Сс + 0,3 см і позначаємо точку Ш₃: Ш₁ Шз = 47 : 10 + 0,3 = 5 см. Через точку Шз проводимо вертикальну лінію вгору. Точки перетину цієї лінії з лініями стегон і талії позначаємо буквами Б₂ і Т₂. Із точки Ш₃ вгору по вертикалі Ш₃Б₂Т₂ відкладаємо відрізок, що дорівнює відрізку Ш₁ Шз і позначаємо точку Ш₄: Шз Ш₄ = Ш₁ Шз = 5 см.

Відрізок Т₂ТІ ділимо на 3 рівні частини. Від Т₃ вгору по вертикалі відкладаємо десяту частину мірки (Сс – 2 см) і позначаємо точку Т₄: ТзТ₄ = 47 : 10 - 2 = 4,7 - 2 = 2,7 см. Точку Т₄ і Ш₄ плавно сполучаємо. Точку перетину цієї лінії з лінією стегон позначаємо буквою Б₃.

Розширення по лінії кроку: від точки Ш₁, уліво по горизонтальній лінії відкладаємо десяту частину мірки Сс плюс 2 см і позначаємо точку Ш₅: Ш₁ Ш₅ = 47 : 10 + 2 = 4,7 + 2 = 6,7 см. Із точки Ш₅ креслимо вниз перпендикуляр завдовжки 1,5 см – це точка Ш₆. Із точки Ш₃ проводимо бісектрису кута завдовжки 2-3 см і кінець її позначаємо точкою О.

Лінія талії: від точки Т₄ відкладаємо половину мірки Ст плюс 3 см і позначаємо точку Т₅: Т₄Т₅ = 34 : 2 + 3 = 20 см. Точки Т₅ і Т₄ сполучаємо лінією.

Лінія заднього зрізу: через точки Т₄, Бз, ІІІ4, О, Ш, Ш₆ креслимо плавну лінію.

Кроковий зріз: точку Ш₆ сполучаємо із точкою К₃, відрізок Ш₆К₃ ділимо навпіл, від середини креслимо перпендикуляр, на ньому відкладаємо 0,5 см. Кінець перпендикуляра позначаємо точкою О₁- Точки Ш₆ , О₁, К₃ і Н сполучаємо так, як вказано на рисунку 2.1 б.

Виточка: відрізок Т₄Т₅ ділимо навпіл, із точки поділу креслимо вниз перпендикуляр завдовжки 12-14 см – тут точка В. Розхил виточки – 3 см (від точки поділу вліво і вправо по 1,5 см). Будуємо виточку.

Ширина по лінії стегон: лінію Б₃Б продовжуємо вправо. Від точки Б₃ відкладаємо мірку Сс плюс 2 см на вільне облягання і мінус ширина передньої половинки брюк по лінії стегон між точками Б і Б₂. Так знаходимо точку Б₄: Б₃Б₄ = 47 + 2 – 24 = 25см.

Ширина брюк по лінії коліна: від точки К₁ вліво і вправо відкладаємо по 13 см, тут позначити точки К₂ і К₃. Ширина задньої половини брюк повинна бути більшою за передню на 1- 1,5 см.

Лінія низу: від точки Н₁, вліво і вправо відкладаємо половину мірки ширини низу брюк плюс 1 см і позначаємо точки Н₂ і Н: Н₁Н₂ = Н₁Н = 29 : 2 + 1 = 15,5 см. Від точки Н₁ вниз по перпендикуляру відкладаємо 0,5-1 см, тут буде точка Н₃, яку сполучаємо плавною лінією із точками Н і Н₂.

Боковий зріз: точку Т₅ сполучаємо плавною лінією із точкою Б₄. Від точки Б₄ креслимо плавну лінію через точки К₂ і Н₂.


3. Побудова креслення шортів





Передня частина Задня частина

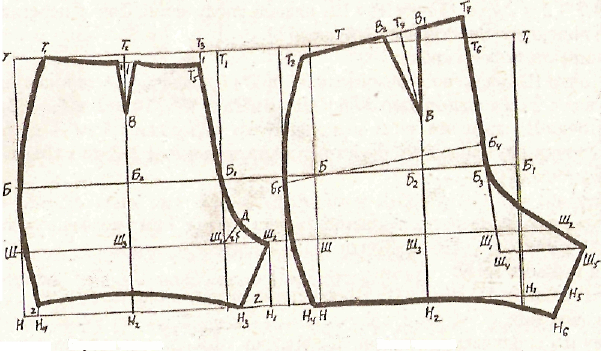

Креслення шортів

Мірки, см

Ст. = 33, Сс. = 44, Дв. = 33

Прибавки на вільне облягання, см: по лінії талії 1-2, по лінії стегон 2-3 см.

Послідовність дій при побудові креслення шортів

Передня частина (дві деталі).

Будуємо прямий кут із вершиною у точці Т. Із точки Т креслимо довільну горизонтальну лінію і довільну вертикальну лінію. Відкладаємо від точки Т по вертикалі вниз довжину виробу Д, 33 і позначаємо точку Н. Від точки Т вниз по вертикалі відкладаємо відрізок рівний 16 см. Це відстань від лінії талії до лінії стегон. Позначаємо точку Б. Від точки Б вправо по горизонталі креслимо лінію стегон. Від точки Т вниз по вертикалі відкладаємо висоту сидіння (22 см) і позначаємо точку Ш. Від точки Ш вправо по горизонталі знаходиться лінія талії ТТ₁, НН₁ – лінія низу.

Побудова виточки. Від точки Т₂ вправо і вліво відкладаємо по 1 см (розхил виточки 2 см). Від точки Т₂ вниз відкладаємо 8 см і позначаємо точку В. Це глибина виточки. Креслимо виточку.

Побудова лінії банта. Від точки Ш₂ вліво відкладаємо 4,4 см і позначаємо точку Ш. Через неї вгору креслимо вертикальну лінію. По бісектрисі прямого кута, до утворився, відкладаємо 2,5 см (Ш _ІД) і робимо плавне заокруглення.

Бічний зріз – Т₄БШ₁Н₄, кроковий зріз – Ш₂ Нз.

Побудова задньої половинки шортів (дві деталі). Із правого боку аркуша паперу креслимо вертикальну лінію і на ній відкладаємо довжину шортів, позначаємо точки Т₁Н₁.

Побудова лінії кроку. По лінії Т₁Н₁ вниз від точки Т₁ відкладаємо висоту сидіння 22 см і креслимо горизонтальну лінію.

Побудова лінії стегон. Від точки Т₁ відкладаємо вниз 16 см і позначаємо точку Б₁. Вліво креслимо горизонтальну лінію.

Ширина по лінії крок – Ш Ш₁; лінія талії – Т₇Т₈ = 20,5 см. Глибина виточки – Т₉Б=12 см, а розхил виточки – 4 см. Через точки Т₇ Т₆ Б₄ Ш₂ Ш₅ креслимо плавну лінію.

Лінія крокового зрізу – лінія Ш₅ Ш₆.

Побудова бічного зрізу. Щоб отримати бічний зріз, сполучаємо плавною лінією точки Т₈ Б5.Н. Від точки Н5 до точки Н₆ відкладаємо 3,5 см і через точки Н,Н₂ Н₆ креслимо плавну лінію низу.

ІV. Практична робота: Побудова креслення брюк або шортів за власними мірками; дитячих брюк (30хв.).

1. Детально ознайомившись з інструкційними картками № 1-№4, прослухавши пояснення вчителя, учні виконують креслення викрійки брюк або шортів у натуральну величину.

2. Під час виконання роботи учням слід надавати допомогу, виправляти помилки. Особлива увага звертається на точність в обчисленнях і виконанні креслення.


Інструкційна картка №1

Спідниця-брюки (додатково)

Зовнішній вигляд. На передній і задній половинках по три м’які складки. Застібка на тасьму - «блискавку» і два ґудзики в лівому бічному шві. Розмір моделі 164 –96 –100.

Витрати тканини: довжина – 1,4 м, ширина – 1,73 м.

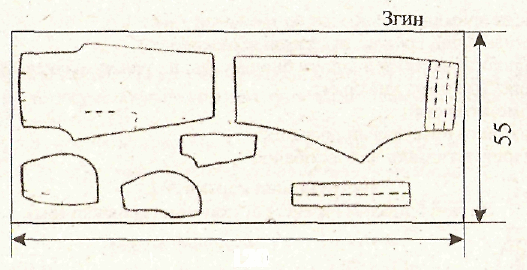

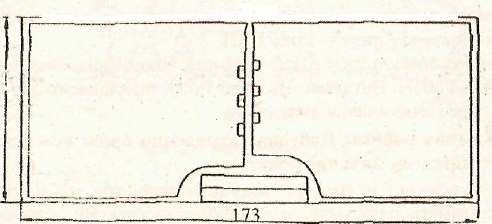

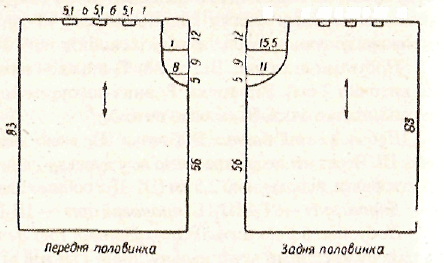

Креслення деталей спідниці та їх розкладка







Специфікація (кількість) деталей: передня і задня половинки спідниці-брюк – по 2; пояс – 2; тасьма - «блискавка»

1. Викроїти спідницю-брюки за поданою розкладкою. При розкроюванні додати припуски на бічні шви – по 2 см, на підгин низу – 3, а по всіх інших зрізах – по 1 см.

Згин



2. Підготувати спідницю-брюки до примірки:

- заметати і закріпити м’які складки по лінії талії в передніх і задніх
половинках спідниці-брюк;

- зметати бічні, крокові зрізи, а потім середні зрізи;

- у лівому бічному шві зверху зробити пропуск строчки для обробки застібки

3. Провести примірку. Уточнити щільність прилягання по лінії талії і уточнити довжину виробу.

4. Після примірки:

- зшити бічні, крокові та середні шви;

- обробити застібку в лівому бічному шві на тасьму - «блискавку»;

- обробити пояс, низ брюк;

- обметати петлі;

- виконати прасувальні операції;

- пришити ґудзики для застібання.


Інструкційна картка №2

Дитячі брюки із джинсової тканини (додатково)

Зовнішній вигляд На передніх половинках брюк оброблено по дві м’які складки від пояса. У швах передніх половинок – бічні кишені. Нижче від бічних кишень розміщені накладні кишені з овальним входом у кишеню. Задня половинка брюк оброблена без пояса, верхній край половинок підігнутий і застрочений строчками, між якими протягнуто три рядка резинки. Розмір 28-30. Витрати тканини : довжина – 1,1 м, ширина – 1,2м).

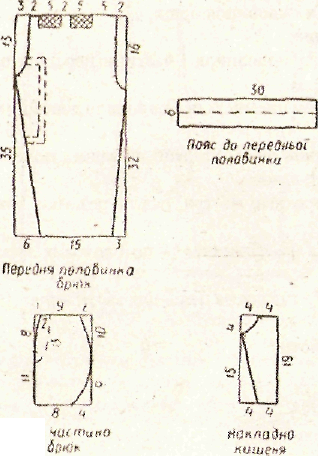

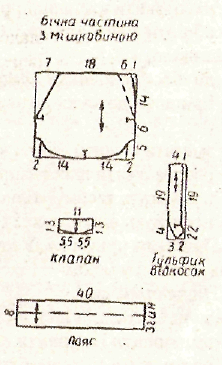

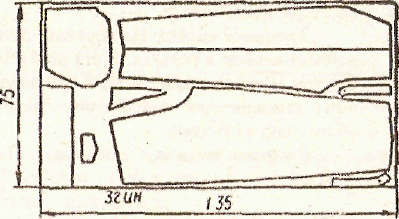

Креслення деталей брюк і розкладка

Кількість деталей: передня і задня половинки брюк – по 2; бічна частина брюк – 2; обшивка бічної кишені – 2; пояс до передньої половинки брюк – 2; накладна кишеня – 2.

1. Викроїти брюки за розкладкою креслень, додаючи припуски по зрізах (по 1 см).

2. Підготувати до примірки: перевірити наявність деталей крою за специфікацією; обметати зрізи деталей брюк; настрочити накладні кишені, обробити бічні кишені обшивками; заметати по дві складочки на передніх половинках брюк; пришити пояс до передніх половинок брюк; з’єднати бічні і крокові шви; зшити середні зрізи задніх половинок і частини передніх половинок до початку застібки.


3. Виконати примірку. Уточнити щільність прилягання та довжину виробу.

4. Після примірки: обробити верхній край брюк швом упідгин на задніх половинках, на передніх половинках пояс перегнути вдвоє; на задніх половинках протягнути три рядки резинки між трьома строчками; обробити застібку на тасьму - «блискавку» по бантових зрізах передніх половинок брюк; обметати петлю і пришити ґудзик на поясі для застібання; застрочити низ брюк; - виконати прасувальні роботи.


Інструкційна картка №3

Брюки жіночі

Специфікація деталей: брюки прямого силуету, обхват талії 72- 74 см, обхват стегон 98 – 100 см, довжина брюк–102см. Отже, запис мірок: Ст37см, Сс50см,Дв 102см.

Зовнішній вигляд. На передній половині брюк оброблені кишені в рельєфі. З-під пояса закладені в один бік три м’які складки. У шов пришивання пояса пришиті клапани для оздоблення, застібка на тасьму -«блискавку» і ґудзик.




Витрати тканини :довжина – 1,5 м, ширина – 1,35м.)

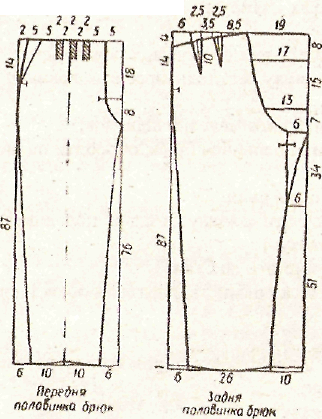

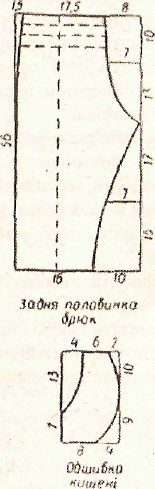

Креслення брюк


Специфікація (кількість) деталей: передня і задня половина брюк – 2; клин (доточка до задніх половинок) – 2; бічна частина з мішковиною до передніх половинок – 2; клапан – 4; пояс – 1; відколок;– 2; гульфик (обшивка бантового зрізу правої половини) – 1.

1. Викроїти модель за розкладкою креслень. При розкроюванні додати припуски до зрізу низу брюк – по 3 см, до всіх інших зрізів деталей – по 1 см.



2. Підготувати брюки до примірки:

- обметати зрізи деталей;

- запрасувати складку на передніх половинках брюк;

- обробити кишені рельєфах і заметати складки на передніх половинках;

- виготовити клапани і приметати їх до передніх половинок;

- обшити бантовий зріз (ділянку застібки) правої половинки гульфиком-обшивкою;

- до лівої половинки пришити виготовлений відколок;

- пришити доточки до задніх половинок брюк, обробити на них виточки;

- зметати і зшити бічні і крокові шви;

- розпрасувати шви і запрасувати складку на задніх половинках брюк;

- приметати тасьму - «блискавку»;

- перегнути вдвоє пояс і приметати до брюк.

3. Провести примірку. Уточнити щільність облягання брюк по лінії талії і стегнах, довжину брюк.

4. Після примірки:


- зшити середній шов подвійною строчкою (розтягуючи деталі);

- виготовити і пришити пояс; настрочити тасьму - «блискавку»;

- обметати петлю для застібання; обробити низ брюк;

- виконати прасувальні роботи;

- пришити ґудзик для застібання.

Інструкційна картка №4

Побудова креслення шортів для дівчинки (розмір 46, ріст ІІІ)

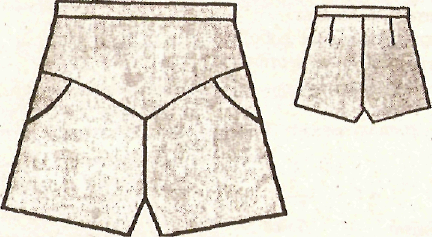

Зовнішній вигляд. По переду шортів – кокетка «на зуб», у швах передніх половинок – кишені.

Специфікація: кокетка переду – 1 дет.; передня і задня половинки шортів – по 2; пояс – І; бочок та мішковина кишені – по 2; тасьма -«блискавка» 1.

1. Викроїти шорти за поданим кресленням. При розкроюванні додати припуски на бічні шви – 2 см; на підгин низу – 2 см; а по всіх інших зрізах – 1 см.

2. Підготувати шорти до примірки:


- перевірити наявність деталей крою за специфікацією;

- позначити середину кокетки;

- обметати бічні і нижні зрізи кокетки, всі зрізи передніх і задніх половинок шортів;

- обробити кишені в рельєфі бічної частини передніх половинок шортів;

- зметати виточки на задніх половинках;

- заметати нижні зрізи кокетки на 1 см;

- виконати середні шви до початку крокового заокруглення;

- приметати кокетку до верхніх зрізів передніх половинок шортів;

- зметати бокові зрізи, залишивши у лівому боковому шві відкритим
розріз для застібки;

- зметати крокові шви;

- приметати тасьму - «блискавку»;

- перегнути вдвоє пояс і приметати до шортів.

3. Провести примірку. Уточнити щільність облягання шортів по лінії
   талії і стегнах, довжину шортів.

4. Після примірки:


- обробити виточки кишені;

- знайти бічні і крокові шви, пришити кокетку;

- зшити середній шов подвійною строчкою (розтягуючи деталі);

- настрочити тасьму - «блискавку»;

- виготовити і пришити пояс;

- обметати петлю для застібки;

- обробити низ шортів;

- виконати прасувальні роботи;

- пришити ґудзик для застібки.

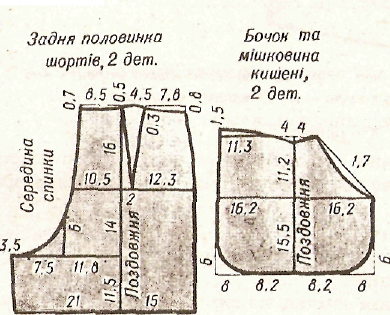

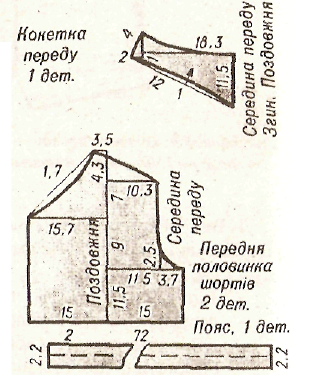

Креслення шортів для дівчинки

IV. Підсумок уроку (5 хв.):

а) учитель відзначає кращі роботи учнів, виправляє помилки;

б) учні прибирають робочі місця.
Завдання додому

Підготувати креслення до перевірки.
