Лекция 8

МПС (микропроцессорная система) ПК.

М

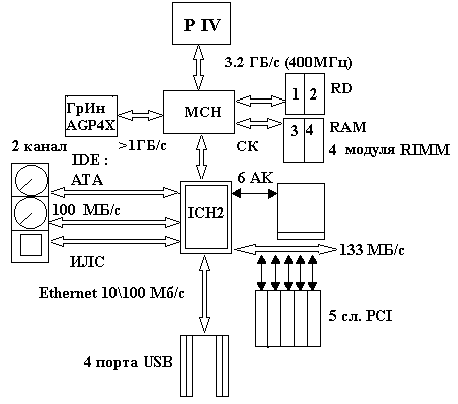

ПС на Pentium IV:

MCH – Memory Controller Hub (Intel 82850) контроллер концентратор памяти;

ICH2 – I/O Controller Hub (Intel 82801 ВА) контроллер концентратор для устройств вв\выв;

Гр. Ин. AGP4x – графический интерфейс Acceleration(ускоритель) Graphic Port;

СК – сдвоенные каналы RD RAM;

АТА 100мБ\с выходят на ICH2;

6АК – 6 аудио каналов;

Шина PCI 133мБ\с;

5 слот PCI;

На ICH2 подключается шина USB с 4 портами;

Ethernet – интерфейс локальной сети 10 или 100 Мб\с;

Б\с – байт\с; б\с – бит\с.

Характеристики:

1. Pentium IV – 42 млн. транзисторов на кристалл (Pentium III – 8,5 млн.);

2. КМОП технология 0,18/0,13 микрон; 6 слойная технология платы; больше 2ГГц;

3. Поддерживается CHIPSET 850 (состав MCH, ICH2, контроллер микрокода FWH – Intel 82802 AB);

4. Шины:


- FSВ – новая системная шина 3,2 ГБ\с (400МГц);

- Шина памяти 3,2 ГБ\с – 4 канала(по 100 МГц) 2-х канальные RDRAM;

- Шина графического акселлератора – AGP4x>1ГБ\с;

- Ultra АТА\66\100 – 66\100 МБ\с;

- Ultra DMA\33 – 33 МБ\с (внешние устройства ДОЗУ) обеспечивает передачу информации минуя процессор;

- USB шина;

- Ethernet подключение;

- PСI шина (шина быстрых периферийных устройств);

- Аудиоканалы (6 штук).

5.КЭШ память

L1 = 8 КБ (данные)

L2 = 256КБ (команды и данные). Выходит на FSB.

6.Mother Board – материнская плата (D850 GB ))


Состав:

МП с CHIPSET, 4 разъема RIMM, FLASH память 4 Мбита (BIOS), 5 слот PCI, 2 контроллера USB (4 порта USB), порт клавиатуры, порт мыши, 2 интерфейса для жестких дисков и 1 для гибкого диска, 1COM порт и 1 LPТ порт.

Пример РIV: 3,06 ГГц, L2 =512 КБ, ОЗУ – РС2100 – 512 МБ SDRAM DDR, HD 40 ГБ, 7200 об/м. ULTRA ATA/100, AGP4x.


Состав ПК:

1. Системный блок. Состоит из системной платы, жесткого диска HD, FD, блока питания. Имеет 2 стандарта:


- Decktop;

- Tower (mini, midi, maxi).

2. Дисплей.

3. Клавиатура.

На системную плату существует 2 стандарта:

1. Baby AT;

2. AТX (новый, с более ремонтопригодным размещением составляющих).


Шины МП системы.

Локальная шина (выходы МП) L-bus;

cистемная шина S-bus;

memory шина M-bus;

периферийная шина X-bus;

ISA 8, ISA 16

(Для периферийных адаптеров с низкой скоростью 4 Мб\с).

EISA 32 для жестких дисков и адаптеров локальных сетей сервера 6-8 слот;

VLB 32/64 локальная шина МП. Используется до Pentium 33-40 МГц до 4-х устройств. Подключаются: жёсткий диск, графический адаптер, контроллеры сети.

PCI 32/64 для адаптеров дисков, контроллера SCSI, графических, видео, коммуникационных и других адаптеров со скоростями с 33 МГц.

PC Card/PC MCIA слот расширения блокнотных ПК.


Шины, в которых устройства соединяются с помощью кабелей.

1. SCSI (“скази”) – интерфейсная шина системного уровня (до 7 разных устройств: жесткий диск, гибкий, сканер, видео и т.д.)

2.USB – последовательная шина среднего быстродействия (принтеры, сканеры, диски, цифровые акустические системы и т.д.)

2 порта USB – 4-х контактные разъёмы.

3. IEEE 1994 (Fire Wire) высокопроизводительная последовательная шина для внешних устройств (видео аппаратура).


Вспомагательные шины.

1. JTAG – последовательный быстродействующий интерфейс.

2. IC – последовательная шина для передачи информации о конфигурации модулей DRAМ (только для DIMM).


Производительность МП и МПС.

1.MIPS (Mega Instructions Per Second) — миллионы операций в секунду, выполняемые на регистрах, чтобы не привязываться к памяти;

2.FLOPS (Floating Point Operations Per Second)— производительность операций с плавающей точкой в секунду.

3. i Index 2.0 (Intel Comparative Micro Processor Performance) — вычисляется по 4-м категориям смесей операций: целые числа, числа с плавающей точкой, графика и видео.

Кроме этого существует понятие тестирования МПС (определение производительности для различного набора операций):

1. 3Д-тесты с разрешением 800x600x16.

2. Виды тестов производительности:

1. Winstone 99;

2. CPU mark 99;

3. FPU Win Мark;

4. Quake 2;

5. 3D mark 99;

6. Multimedia Мark;

7. 3D Win Bench;

8. Dispatched;

9. 3D mark 99 MAX;

10. CPU 3D marks.


– названия программ определения производительности, позволяющие дать сравнительную оценку для различных наборов программ.
