Установка для поверки измерительных трансформаторов тока
1. Классификация (тематическое направление, не более двух)
Промышленные технологии, приборостроение
2. Назначение и область применения
Область применения: Электроэнергетика
3. Краткое описание (суть) проекта
Суть проекта заключается в разработке установки для поверки (калибровке) измерительных трансформаторов тока непосредственно на месте их эксплуатации при номинальных первичных токах до 3 кА с погрешностью 0,05% по току и 2,5 минуты по угловой погрешности.
4. Актуальность и новизна идеи (конкретное инновационное решение)
Актуальность создания установки данного рода заключается в поиске пути решения направленного на устранение недостатков существующих устройств для поверки измерительных трансформаторов тока.
Предложенная разработка относится к электроизмерительной технике и предназначена для поверки измерительных трансформаторов тока в широком диапазоне измеряемых величин и частот. Поверка (калибровка) измерительных трансформаторов тока может осуществляться на месте их эксплуатации при номинальных первичных токах до 3 кА с погрешностью 0,05% по току и 2,5 минуты по угловой погрешности.
5. Научно-техническое описание
В данном случае в основу построения установки для поверки измерительных трансформаторов тока положен тестовый метод измерения - ступенчатое отключение части резисторов составного шунта с ненормированной погрешностью.
Установка содержит коаксиальный частотонезависимый шунт в цепи первичной обмотки измерительного трансформатора тока, выполненный в виде трех параллельно соединенных резисторов низкой точности с возможностью их отключения из цепи первичной обмотки и измерения коэффициента преобразования коаксиального частотонезависимого шунта. Измерительная цепь для определения токовой и угловой погрешности измерительного трансформатора тока выполнена в виде аналого-цифрового преобразователя с последующей обработкой информации при помощи персонального компьютера.
6. Предлагаемая к выпуску продукция
Установка для поверки измерительных трансформаторов тока
7. Существующие аналоги и преимущества перед ними
Известно устройство для поверки измерительных трансформаторов тока, содержащее эталонный трансформатор тока с коэффициентом трансформации, равным коэффициенту трансформации поверяемого трансформатора тока, дифференциально-нулевой аппарат и источник переменного тока.
Недостаток этого устройства заключается в сложности его применения для поверки трансформатора тока из-за необходимости периодической поверки эталонных трансформаторов тока.
Известно устройство для поверки измерительных трансформаторов тока на основе компарирования токов, содержащее компаратор токов трансформаторного или автотрансформаторного типа с коэффициентами трансформации, равным коэффициенту трансформации поверяемого трансформатора тока, источник переменною тока и указатель разности коэффициентов преобразования поверяемого трансформатора тока.
Недостаток этого устройства заключается в сложности поверки компаратора токов, применяемого в устройстве.
Известно устройство для поверки измерительных трансформаторов тока с разными номинальными коэффициентов трансформации, содержащие одноразрядный или многоразрядный индуктивный делитель тока, источник переменного тока и указатель разности коэффициентов преобразования поверяемого трансформатора тока и индуктивного делителя тока.
Недостаток известного устройства заключается в сложности изготовления и поверки индуктивного делителя тока, применяемого в устройстве.
Схема и конструкция установки обеспечивают возможность проведения ее самоповерки, т.е. поверки без использования сторонних эталонных средств измерений, что приводит к снижению расходов на эксплуатацию установки и реализует возможность автономного поддержания единства измерений в процессе эксплуатации.
Установка обеспечивает повышение коммерческого учета электроэнергии без замены существующих измерительных трансформаторов на подстанциях путем использования при расчете электроэнергии действительного значения коэффициента трансформации, определенного в процессе поверки трансформатора.
8. Анализ рынка (потенциальные потребители, география проекта)
Целевой рынок включает потребителей России, стран СНГ, а также зарубежные организации и частные лица. Проведенное маркетинговое исследование показывает, что актуальность производства предлагаемой продукции, отвечающей современным требованиям, не вызывает сомнений.
На стадии технического проекта буду проведены детальные маркетинговые исследования состояния рынка в предметной области
9. Защита интеллектуальной собственности (наличие правоохранных и прочих документов)
| Название и номер охранного документа | Дата приоритета | Авторы | Правообладатель | Статус документа на дату предоставления информации о проекте |
| Устройство для поверки измерительных трансформаторов тока. Патент РФ на изобретение №2192020 | 19.02.2001 | Нефедьев Д.И. | Нефедьев Д.И. | |
| Устройство для поверки измерительных трансформаторов тока. Патент РФ на изобретение №2244319 | 05.05.2003 | Нефедьев Д.И., Ломтев Е.А. | Пензенский государственный университет | |
| Устройство для поверки измерительных трансформаторов тока. Патент РФ на изобретение №2248003 | 05.05.2003 | Нефедьев Д.И., Ломтев Е.А. | Пензенский государственный университет | |
10. Информация об участии проекта в конкурсах инновационных проектов, в т.ч. в федеральных (название конкурса, организатор, сроки проведения, результаты участия)
Грант Президента РФ МК-2715.2005.8 «Проведение научно-исследовательских работ: разработка принципов построения мобильных средств поверки измерительных трансформаторов тока».
11. Состояние проекта
Стадия разработки: НИР, эскизный проект.
12. Фотоматериал (3-5 фотографий)

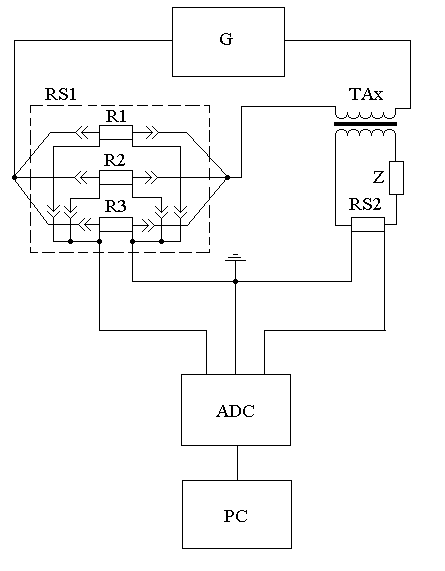

Рисунок 1. Схема установка для поверки измерительных трансформаторов тока
13. Схема реализации проекта (предстоящие этапы и основные сложности - риски)
Срок окупаемости проекта: 2 года при изготовлении партии установок не менее 10 шт. Разработчик на основе договора готов передать техдокументацию и оказать научно-техническую помощь при внедрении разработки. Вероятность возникновения отрицательных последствий при реализации проекта не выявлена. Экологическая напряженность на уровне обычного производства, изготавливающего электронные приборы.
Вид сотрудничества, способ финансирования проекта:
- заключение договора, предоставление права использования результатов интеллектуальной собственности;
- создание малого предприятия по разработке и изготовлению установок для предприятий и организаций электроэнергетической отрасли.
14. Имеющиеся ресурсы для реализации проекта (производственные мощности, сырье, трудовые ресурсы, инвестиционная площадка, инфраструктура)
Не имеется
15. Необходимые ресурсы для реализации проекта
| Наименование статьи затрат | Расшифровка статьи | Сумма, тыс. руб. |
| 1. Материалы и комплектующие для изготовления составного шунта переменного тока (1 комплект) | Изготовление деталей, сборка, монтаж, настройка | 60 |
| 2. Материалы и комплектующие для индуктивного делителя переменного тока (1 комплект) | Изготовление деталей, сборка, монтаж, настройка | 40 |
| 3. Приобретение 8-канальной модульной системы сбора данных NI 9203 с токовым входом платформы «CompactDAQ» (1 шт.) | | 40 |
| 4. Приобретение ПК типа «Notebook» (1 шт.) | | 40 |
| Затраты на оплату работ сторонних организаций | | 60 |
| | Итого: | 240 |
16. Финансовые показатели проекта
| Общая стоимость проекта, млн. руб. | Необходимые для привлечения инвестиций, млн. руб. | Срок реализации проекта, мес. | Период окупаемости проекта, мес. | Предполагаемый объем выпуска и реализации, млн. руб./год | Имеющиеся ресурсы для реализации проекта (производственные мощности, сырье, труд. ресурсы и др. ) |
| 0,240 | 0,240 | 6 | На этапе технического проекта при составлении бизнес-плана будет проработан вопрос периода окупаемости проекта | На этапе технического проекта при составлении бизнес-плана будут проработаны вопросы предполагаемого объема выпуска и реализации продукции | Не имеется |
17. Перспективы развития (при получении инвестиций), возможные результаты по этапам реализации проекта
Перспективы развития проекта будут сформулированы по окончанию работ по текущему этапу.
Стадия разработки на завершающем этапе: технический проект.
Степень готовности на завершающем этапе: опытный образец.
18. Ожидаемый социально-экономический эффект (количество создаваемых рабочих мест, налоговые поступления в бюджеты всех уровней)
На этапе технического проекта при составлении бизнес-плана будут проработаны вопросы ожидаемого социально-экономического эффекта.
19. Команда проекта
19.1. Руководитель проекта (Ф.И.О., место работы/учебы, должность)
Нефедьев Дмитрий Иванович, кафедра «Информационно-измерительная техника», зав. кафедрой
19.2. Участники проекта (Ф.И.О., место работы/учебы, должность, роль в проекте)
1) Цыпин Борис Вульфович, кафедра «Информационно-измерительная техника», профессор, разработчик
2) Ломтев Евгений Александрович, кафедра «Информационно-измерительная техника», профессор, разработчик
20. Контактная информация
20.1. Название предприятия (организации)
Государственное образовательное учреждение высшего профессионального образования «Пензенский государственный университет»
20.2. Информация о предприятии (сфера деятельности)
Образовательная деятельность, научная деятельность, инновационная деятельность
20.3. Руководитель (Ф.И.О., должность)
Волчихин Владимир Иванович, ректор
20.4. Адрес
440026, г. Пенза, ул. Красная, 40
20.5. Телефон/Факс, электронная почта, web-сайт
(8412) 56-35-11/(8412) 56-51-22, prorektorat@pnzgu.ru, ссылка скрыта
21. Дата представления или последнего обновления информации
14.11.2010
