СТЫКИ АРМАТУРЫ ВНАХЛЕСТКУ (БЕЗ СВАРКИ)


2.43. Стыки рабочей арматуры внахлестку (без сварки) применяются при необходимости соединения как сварных, так и вязаных каркасов и сеток.

Стержни диаметром более 36 мм стыковать внахлестку (без сварки) не допускается.

2.44. Стыки стержней рабочей арматуры внахлестку не рекомендуется располагать в растянутой зоне изгибаемых и внецентренно-растянутых элементов в местах полного использования несущей способности арматуры. Такие стыки не допускаются в линейных элементах, сечение которых полностью растянуто (например, в затяжках арок), а также во всех случаях применения стержневой арматуры классов A-IV (Aт-IV) и выше.

2.45. Стыкуемые стержни по возможности должны соприкасаться между собой. Если вплотную их уложить невозможно, то между ними допускается зазор, не превышающий 4d.

Расстояние между двумя смежными стыками в одном поперечном сечении железобетонного элемента должно быть не менее 2d и не менее 30 мм (рис. 28).

В поперечном сечении элемента стыки рекомендуется располагать по возможности симметрично.

2.46. Стыки растянутой или сжатой рабочей арматуры, а также сварных сеток и каркасов в рабочем направлении должны иметь длину нахлестки не менее величины lн, определяемой по формуле

, (14)

где sа - напряжение в арматуре в месте стыка внахлестку с наиболее напряженной стороны.

Значения тн и Dλн, а также минимальные значения lн и λн для определения длины стыка арматурных стержней внахлестку приведены в табл. 7.

Рекомендуется длину стыка внахлестку определять по графикам рис. 29. Пользование этими графиками аналогично соответствующим графикам рис. 24.

2.47. Стыки сварных сеток и каркасов, а также растянутых стержней вязаных каркасов и сеток внахлестку без сварки должны, как правило, по длине элемента располагаться вразбежку. При этом площадь сечения рабочих стержней, стыкуемых в одном месте или на расстоянии менее длины нахлестки lн, должна составлять не более 50 % общей площади сечения растянутой арматуры при стержнях периодического профиля и не более 25 % при гладких стержнях.

Стыкование отдельных стержней, сварных сеток и каркасов без разбежки допускается при конструктивном армировании (без расчета), а также на тех участках, где арматура используется не более чем на 50 %.

Продольное смещение осей стыков должно быть не менее 1,5lн (рис 28, в).

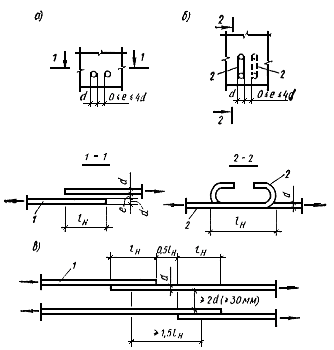

Рис. 28. Конструирование стыков стержней продольной рабочей арматуры внахлестку (без сварки)

а, б - положение стыкуемых стержней в поперечном сечении железобетонного элемента; в - размещение смежных стыков в плане; 1 - стержни периодического профиля; 2 - гладкие стержни

Таблица 7

Условия работы стыка
Значения mн, Dλн, λн и lн для арматуры в виде

стержней периодического профиля
гладких стержней

mн
Dλн
λн
lн, мм
mн
Dλн
λн
lн, мм

не менее
не менее

Стык в растянутом бетоне
0,9
11
20
250
1,55
11
20
250

Стык в сжатом бетоне
0,65
8
15
200
1
8
15
200

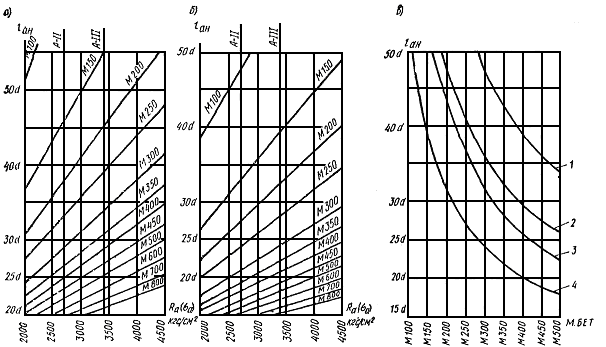

Рис. 29. Графики для определения длины нахлестки арматурных стержней в стыках без сварки в конструкциях из бетона разных марок

а - длина нахлестки растянутых стержней периодического профиля в растянутом бетоне; б - длина нахлестки растянутых или сжатых стержней периодического профиля и сжатом бетоне; в - длина нахлестки гладких стержней; 1 - растянутых класса В-I в растянутом бетоне; 2 - то же, класса A-I; 3 - растянутых или сжатых класса B-I в сжатом бетоне; 4 - то же, класса A-I

2.48. Гладкие стержни в стыке должны заканчиваться крюками.

Стержни периодического профиля могут иметь прямые концы или лапки. Допускается стыковать стержни, заканчивающиеся петлями (рис. 31).

2.49. При стыковании растянутых стержней без сварки в зоне нахлестки требуется устанавливать дополнительную поперечную арматуру в случаях, когда:

диаметр стыкуемых рабочих стержней более 10 мм;

расстояние между стержнями в поперечном сечении элемента менее величины (здесь d - наименьший диаметр стыкуемых стержней, см).

Площадь сечения дополнительной поперечной арматуры, устанавливаемой в пределах стыка, должна быть не менее 0,5Fа, где Fа - площадь сечения всех стыкуемых продольных стержней.

Дополнительная поперечная арматура может ставиться в виде хомутов, скруток или подвесок из корытообразно согнутых сварных сеток, заведенных в сжатую зону (рис. 30). При петлевых стыках поперечную арматуру располагают внутри петли (рис. 31).

2.50. Стыки сварных сеток в направлении гладкой рабочей арматуры классов A-I и B-I должны выполняться таким образом, чтобы в каждой из стыкуемых в растянутой зоне сеток на длине нахлестки располагалось не менее двух поперечных стержней, приваренных ко всем продольным стержням сеток (рис. 32).

Диаметр поперечных анкерующих стержней должен быть не менее одной трети диаметра продольного анкеруемого стержня и не менее величин, указанных в табл. 4.

Стыки сварных сеток в направлении рабочей арматуры периодического профиля классов A-II и А-III могут выполняться без поперечных стержней в пределах стыка (рис. 33).

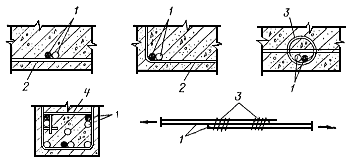

Рис. 30. Установка дополнительной поперечной арматуры в зоне стыкования растянутых стержней внахлестку без сварки

1 - стыкуемые стержни; 2 - участки хомута, используемые в качестве поперечной арматуры стыка; 3 - спирали; 4 - специальные хомуты, устанавливаемые в зоне стыка стержней диаметром более 28 мм

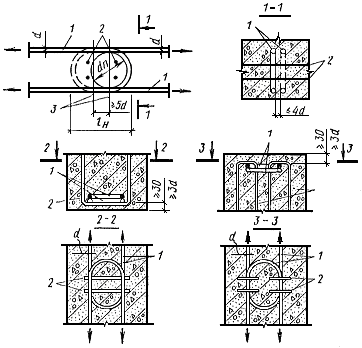

Рис. 31. Установка дополнительной поперечной арматуры в зоне стыков внахлестку стержней с петлями

1 - стыкуемые стержни с петлями на концах; 2 - поперечная арматура стыка; 3 - центр петли



Рис. 32. Стыки сварных сеток внахлестку (без сварки) в направлении рабочей арматуры из гладких стержней

а - распределительные поперечные стержни расположены в одной плоскости; б, в - распределительные стержни расположены и разных плоскостях



Рис. 33. Стыки сварных сеток внахлестку (без сварки) в направлении рабочей арматуры из стержней периодического профиля

а, б - поперечные стержни в пределах стыка отсутствуют в обеих сетках или только в одной; в, г - при одном или двух анкерующих поперечных стержнях в пределах стыка

2.51. Длина нахлестки сварных сеток с гладкой рабочей арматурой при наличии двух приваренных анкерующих стержней на длине нахлестки или с рабочей арматурой периодического профиля без анкерующих поперечных стержней принимается в соответствии с требованиями п. 2.46 настоящего Руководства.

При приварке поперечных анкерующих стержней к рабочим стержням периодического профиля сварных сеток длина нахлестки, определенная по указаниям п. 2.46 настоящего Руководства, может быть уменьшена на:

5d - при одном поперечном анкерующем стержне;

8d - при двух поперечных анкерующих стержнях.

Во всех случаях длина нахлестки должна быть не менее 5d в растянутом бетоне и 10d в сжатом бетоне.

2.52. Стыки сварных сеток в нерабочем направлении выполняются внахлестку с перепуском, считая между крайними рабочими стержнями сетки:

а) при диаметре распределительной арматуры до 4 мм включительно - на 50 мм (рис. 34, а и б);

б) при диаметре распределительной арматуры более 4 мм - на 100 мм (рис. 34, в и г).

При диаметре рабочей арматуры 16 мм и более сварные сетки в нерабочем направлении допускается укладывать впритык друг к другу, перекрывая стык специальными стыковыми сетками, укладываемыми с перепуском в каждую сторону не менее 15 диаметров распределительной арматуры и не менее 100 мм (рис. 34, д).

Сварные сетки в нерабочем направлении допускается укладывать впритык без нахлестки и без дополнительных стыков сеток в следующих случаях:

в) при укладке сварных полосовых сеток в двух взаимно перпендикулярных направлениях;

г) при наличии в местах стыков дополнительного конструктивного армирования в направлении распределительной арматуры.

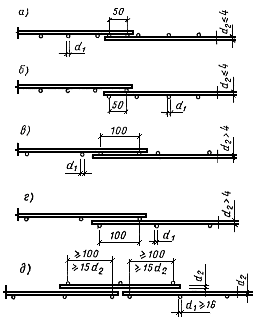

Рис. 34. Стыки сварных сеток в нерабочем направлении (в направлении распределительной арматуры)

а, б - при диаметре распределительной арматуры до 4 мм включительно; в, г - при диаметре распределительной арматуры более 4 мм; д - при диаметре рабочей арматуры 16 мм и более

2.53. При стыковании внахлестку сварных каркасов в балках на длине стыка независимо от диаметра рабочих стержней должна ставиться дополнительная поперечная арматура в виде хомутов или корытообразно согнутых сварных сеток. Площадь сечения этой арматуры должна составлять не менее 0,5Fа, а шаг дополнительных поперечных стержней в пределах стыка должен быть не более 5d, где d - наименьший диаметр продольных рабочих стержней, Fа - площадь поперечного сечения рабочей продольной арматуры.

Эти указания относятся и к стыкованию вязаных каркасов.

При стыковании внахлестку сварных (и вязаных) каркасов центрально и внецентренно сжатых элементов (например, колонн) и пределах стыка должны ставиться дополнительные хомуты на расстояниях не более 10d.
