3 Конструктивный раздел




3.1 Комплектация оборудования



Комплектацию оборудования ОП, ОРП, НРП производят исходя из схемы организации связи с учетом технических возможностей оборудования. Перечень оборудования для различных систем передачи приведен в приложениях.

При определении качества оборудования в таблице указать число стоек и дополнительных комплектов для полного использования возможностей. Комплектацию свести в таблицы 15, 16 отдельно для обслуживаемых и необслуживаемых регенерационных пунктов.


Таблица 15 – Состав оборудования для обслуживаемых станций

Наименование оборудования
Ед. изм.
Количество оборудования

ОП-1
ОП-2
ПВ
всего

САЦК-1
стойка












АКУ-30
комплект












…………..















Таблица 16 – Состав оборудования НРП

Наименование
Емкость каналов
Количество оборудования
Всего

ОП1-ПВ
ОП2-ПВ

















Примеры для заполнения показаны в приложениях А, Б, В.

ПРИЛОЖЕНИЕ А

Система передачи ИКМ-480


Наименование
Обозначение
Комплектация

Стойка оборудования линейного тракта оконечного пункта
СОЛТ-ОП
Стойка на две системы

Стойка третичного временного группообразования
СТВГ
Поставляется с одним комплектом КТВГ с возможностью установки еще трех КТВГ.

Стойка вторичного временного группообразования
СВВГ-У
Имеет один комплект КВВГ-У с возможностью установки еще трех КВВГ-У

Стойка аналого-цифровых каналов
САЦК-1
Поставляется с одним комплектом АКУ-30 с возможностью установки еще трех АКУ-30

Стойка переключения первичных цифровых потоков
СППГ-ПрГ
На 200 трактов передачи и приема ПЦП

Стойка переключения вторичных и третичных цифровых потоков
СПВГ-ТГ
На 160 трактов передачи и приема ВЦП и ТЦП

Стойка вспомогательная, торцевая
СВТ
Для распределения питания по стойкам ряда и для защиты от перегрузки по току

Необслуживаемый регенерационный пункт
НРПГ-2
Содержит оборудование на два линейных тракта


ПРИЛОЖЕНИЕ Б

Состав оборудования НРП СП ИКМ-480

Наименование
НРПГ-2
НРПГ-2С
НРГ-2Т

корпус
1
1
1

Блок РЛ-1
1
1
1

Блок РЛ-2
1
1
1

Блок БО
1
1
1

Блок БУСС
-
1
-

Блок БУПС
-
1
-

Блок БТМ
1
1
1

Блок РМТМ
-
-
1

УОК
1
1
1


Размещение НРПГ на секции дистанционного питания СП ИКМ-480

Тип НРП
Номера НРП в секции ДП

НРПГ-2С
6;12;18;24;30;36;42;48;54;60;66

НРПГ-2Т
10;31;50

НРПГ-2
Все остальные


ПРИЛОЖЕНИЕ В

Комплектация оборудования ИКМ-120у

Наименование
Обозначение
Комплектация

Стойка оборудования линейного тракта оконечного пункта
СЛО-У
Стойка на две системы

Стойка вторичного временного группообразования
СВВГ-У
Имеет один комплект КВВГ-У с возможностью установки еще трех КВВГ-У

Стойка аналого-цифровых каналов
САЦК-1
Поставляется с одним комплектом АКУ-30 с возможностью установки еще трех АКУ-30

Стойка переключения первичных цифровых потоков
СППГ-ПрГ
На 200 трактов передачи и приема ПЦП

Стойка вспомогательная, торцевая
СВТ
Для распределения питания по стойкам ряда и для защиты от перегрузки по току

Стойка ввода линии
СВЛ
На два линейных кабеля

Необслуживаемый регенерационный пункт
НРПГ-2
Содержит оборудование на восемь и два линейных тракта



Состав оборудования НРП

Наименование оборудования
Обозначение
Емкость каналов

Контейнер
НРП-Г8У
960

Комплект необслуживаемого регенерационного оборудования
КНРО
240

Регенератор линейный
РЛ-У
120

Блок телемеханики и служебной связи
ТМСС
240

Блок преобразователя напряжения
ПН
240

Блок коммутации
БК
240

ПРИЛОЖЕНИЕ Г

Вариант оформления титульного листа курсового проекта



МИНИСТЕРСТВО СВЯЗИ И ИНФОРМАТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ

Учреждение образования

«ВЫСШИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ СВЯЗИ»

ФАКУЛЬТЕТ ЗАОЧНОГО ОБУЧЕНИЯ

КАФЕДРА ТЕЛЕКОММУНИКАЦИОННЫХ СИСТЕМ


Проектирование цифровой

линии передачи

Пояснительная записка

К курсовому проекту

по дисциплине

«МНОГОКАНАЛЬНЫЕ СИСТЕМЫ ПЕРЕДАЧИ (ЦИФРОВЫЕ)»


Выполнил(а) студент гр.______ __________

Руководитель преподаватель __________


Минск 2006


ПРИЛОЖЕНИЕ Д

Примеры оформления листа содержания







20мм


СОДЕРЖАНИЕ


25 мм

15 мм

Введение………………………………………………………………………

1 Описательный раздел………………………………………………………
    1. Выбор и характеристика системы передачи……………………………
    2. Характеристика кабеля…………………………………………………..

2 Расчетный раздел…………………………………………………………..

2.1 Расчет схемы организации связи………………………………………..

2.2 Расчет затухания участков регенерации………………………………..

2.3 Расчет вероятности ошибки……………………………………………..

2.4 Расчет напряжения ДП…………………………………………………..

3 Конструктивный раздел……………………………………………………

Заключение…………………………………………………………………...

Литература……………………………………………………………………

Приложение А


10мм

3

5

5

8

10

12

12

18

24

27

28

33


ПРИЛОЖЕНИЕ Е

Пример заполнения основной надписи для чертежей и схем


Форма 1












КТКС. 2-45 01 03 001 Э1



15














































ИКМ-480

Схема организации

связи
Лит.
Масс
Масшт



20







Фамилия
Подп.
Дата
У






Разраб.
Иванов ИИ






Пров.
Сидоров






Т.контр.









Лист 3
Листов 5
5
















ВГКС гр.ХХХХХХ



15

Н.контр.









Утв.









17
23
15
10
70
50






ПРИЛОЖЕНИЕ Ж

Параметры передачи зоновых кабелей на полутактовой частоте


Тип кабеля
ZВ, Ом
αα,1/град
αα, дБ/км
Ао, дБ
Аl, дБ

МКС-4х4х1.2
163
2.0·103
11.427
41
85

МКСА-1х4х1.2
164
1.8·103
10.661
41
85

МКСА-4х4х1.2
164
2.0·103
10.661
41
85

МКССт-4х4х1.2
164
1.9·103
10.766
41
85

ЗК-1х4х1.2
140
1.8·103
11.611
41
85

ЗКПА-1х4х1.2
140
1.8·103
11.611
41
85

МКТ-4-1.2/4.6
72
1.98·103
18.925
-
-



ПРИЛОЖЕНИЕ З

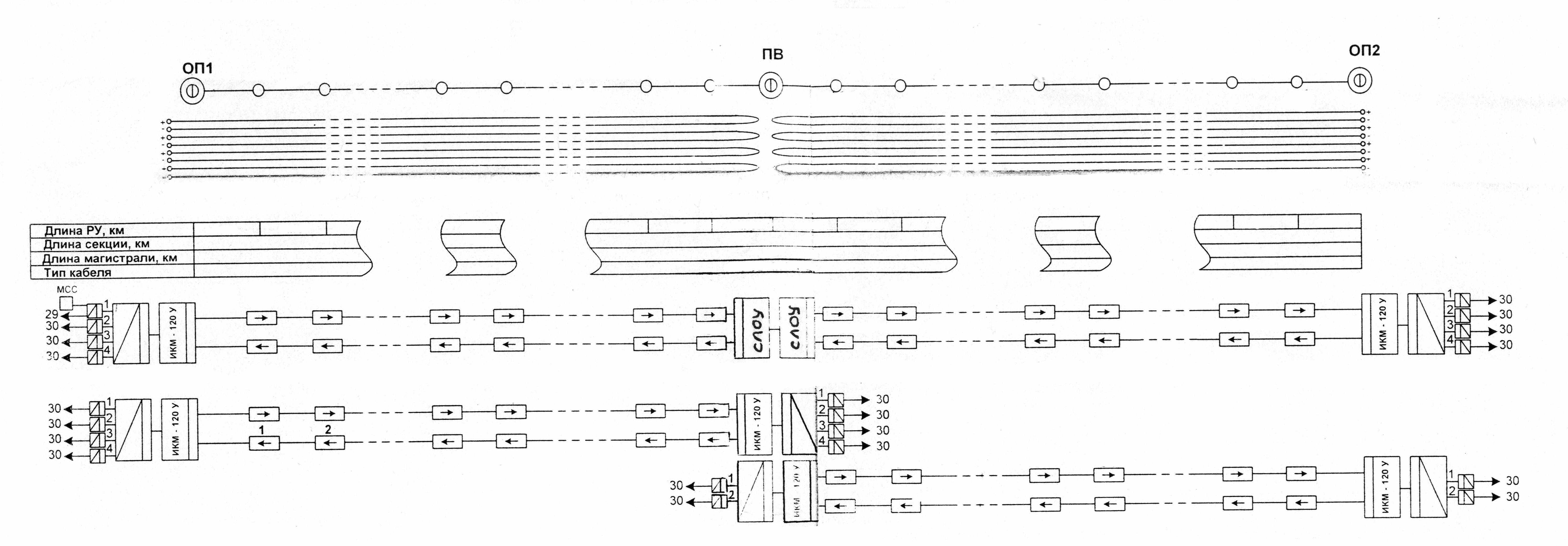

Примерная схема организации связи



Выполните в виде чертежа с заполнением штампа (приложение Е).

Л
34
ИТЕРАТУРА
