ПОСТРОЕНИЕ ЭПЮР КРУТЯЩИХ МОМЕНТОВ

Построение эпюры крутящих моментов для вала.

1. Изображаем расчетную схему (рис. 3.3). Реакцию в заделке определять не обязательно, т.к. в соответствии с методом сечений можно отбрасывать каждый раз правую часть вала с заделкой.

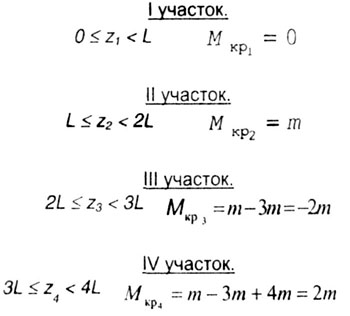

Вал имеет четыре силовых участка:

2. Строим эпюру крутящих моментов Мкр (рис.3.3).

Выполняем проверку правильности эпюры. Место расположения скачков, их направление и величина соответствуют внешним приложенным крутящим моментам.

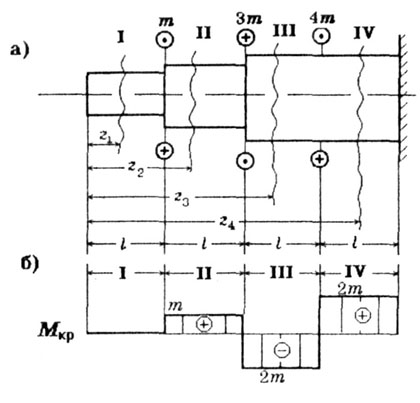

Рис. 3.3
