Вестник Брянского государственного технического университета. 2008. № 4 (20)

Управление, вычислительная техника


и информатика


УДК 519.8:004.056

В.И. Аверченков, М.Ю. Рытов, Т.Р. Гайнулин


Автоматизация выбора состава технических средств

системы физической защиты


Рассмотрен подход к решению задачи автоматизации процесса выбора состава средств физической защиты при автоматизированном проектировании систем физической защиты.


Ключевые слова: математическое моделирование; система физической защиты; оптимизация; автоматизация; проектирование.


В современных условиях сложной криминогенной обстановки в мире и РФ вопросы обеспечения безопасности промышленных объектов приобретают особую актуальность. Определенную опасность для крупных промышленных объектов представляют злоумышленные несанкционированные действия физических лиц (нарушителей): террористов, преступников, недобросовестных конкурентов. Результаты их действий непредсказуемы: от хищения имущества и финансовой документации до создания чрезвычайной ситуации на объекте (пожар, разрушение, затопление, авария и т.п.).Одной из эффективных превентивных мер по обеспечению безопасности важных промышленных объектов может стать создание автоматизированной системы охраны от несанкционированного проникновения физических лиц – системы физической защиты (СФЗ).

Система физической защиты представляет собой совокупность технических средств и сил охраны, реализующих выполнение мероприятий, направленных:
  • на субъект угрозы с целью его физической нейтрализации;
  • объект охраны с целью повышения его резистивных свойств противостоять угрожающим воздействиям;
  • физическую среду, разделяющую субъект угрозы и объект охраны, с целью замедления (задержки) и ослабления угрожающих воздействий.

В основу создания СФЗ должен быть положен принцип превентивности. Этот принцип может быть реализован по-разному. Применительно к СФЗ объекта это означает, что чем раньше будет обнаружено вторжение, оценен его масштаб и с большей вероятностью будет парирована угроза, тем эффективнее СФЗ.

Отсюда следует, что чрезвычайно важным в области охраны объектов является создание максимально эффективной системы физической защиты. Однако сочетание организационных мероприятий и технических средств для достижения необходимого, но достаточного уровня защищенности объекта является исключительно трудоемким вопросом.

Для обеспечения качества и снижения времени и трудоемкости работ при разработке описанных систем физической защиты должны использоваться специальные системы автоматизированного проектирования [1], основанные на математических методах выбора технических решений и оптимизации систем защиты в целом, в дальнейшем называемые САПР СФЗ.

Процесс проектирования СФЗ объекта начинается с ввода исходных данных. Очевидно, что на эффективность системы физической защиты влияет множество факторов, определяющих специфику каждого объекта защиты. Этими факторами являются наиболее важные характеристики защищаемого объекта, такие, как этажность, площадь, толщина перекрытий, типы остекления, количество входов и т.д.

Следующим этапом является моделирование объекта защиты. Модель защищаемого объекта (кабинет, этаж, здание, прилегающая территория) должна быть представлена в САПР СФЗ в виде некоторой структуры данных, взаимосвязи между которыми позволяют определить множество угроз для защищаемого объекта.

После создания модели защищаемого объекта проектируется система его защиты. Основная задача на данном этапе – оптимизация выбора комплекса методов и средств, позволяющих полностью перекрыть все возможные каналы несанкционированного воздействия. Эта задача решалась методами математического моделирования.

Главной задачей моделирования процесса физической защиты является описание процесса проектирования системы безопасности, оценки эффективности принимаемых решений и выбора рационального варианта технической реализации системы физической защиты.

Система физической защиты состоит из нескольких элементов, каждый из которых отвечает за определённый вид защиты: противопожарная система, система контроля и управления доступом, технические средства охраны, системы видеонаблюдения, инженерные конструкции и сооружения, физическая защита вычислительных мощностей и т.д. В соответствии с принципом системного подхода каждый элемент в САПР СФЗ проектируется отдельным модулем, что позволяет расширить возможности системы[2].

Структурно-функциональная модель системы автоматизированного проектирования системы физической защиты представлена на рис. 1.




Рис. 1. Структурная схема САПР СФЗ


В состав САПР СФЗ входят следующие программно-методические модули:
  • Модуль ввода данных, предназначенный для ввода исходных данных об объекте защиты и описания характеристик элементов объекта.
  • Модуль моделирования объекта защиты, необходимый для моделирования объекта защиты и определения его характеристик.
  • Модуль внутреннего представления модели защищаемого объекта, позволяющий преобразовывать исходные данные и модель объекта защиты в универсальный формат, доступный всем проектным модулям САПР СФЗ.
  • Модуль моделирования угроз и определения рисков проникновения, предназначенный для определения всех вероятных угроз.
  • Модуль выбора средств защиты, осуществляющий выбор методов и средств защиты из базы данных.
  • БД технических средств, содержащий перечень методов и средств системы физической защиты и их характеристик.
  • Модуль оптимального выбора средств СФЗ, необходимый для анализа и выбора комбинации технических средств физической защиты.
  • Модуль разработки организационно-технического обеспечения, предназначенный для разработки организационно-правовой и технической сопроводительной документации.
  • Модуль формирования СФЗ, формирующий законченный проект системы физической защиты и предоставляющий статистические данные по защите объекта.
  • Модуль отображения и сохранения проекта, служащий для документирования, сохранения и дальнейшего использования результатов проектирования.

Для обеспечения периодического контроля эффективности средств защиты параллельно с системой функционирует модуль периодического мониторинга функционирования СФЗ.

Результатом работы САПР СФЗ является разработка документированного организационно-технического проекта системы физической защиты (рис. 2), определяющего комплексное использование правовых, организационных, физических методов, средств и способов защиты объекта.

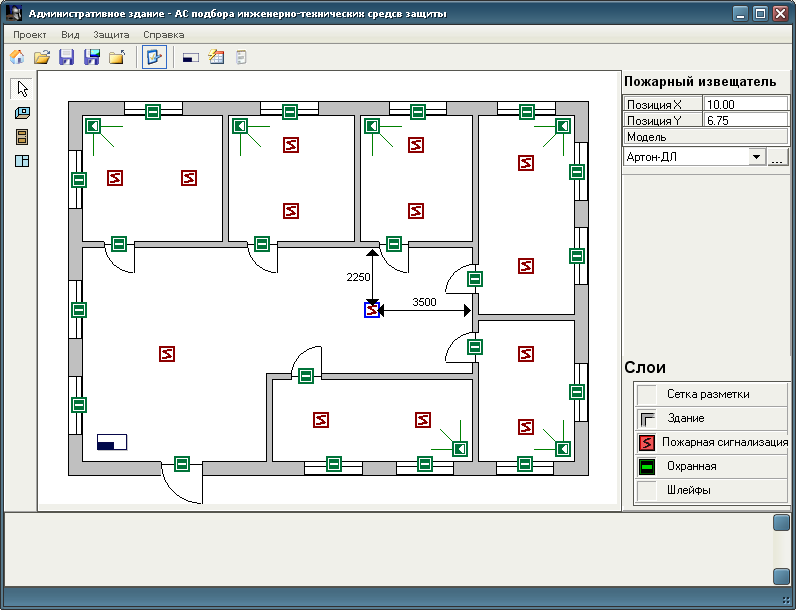

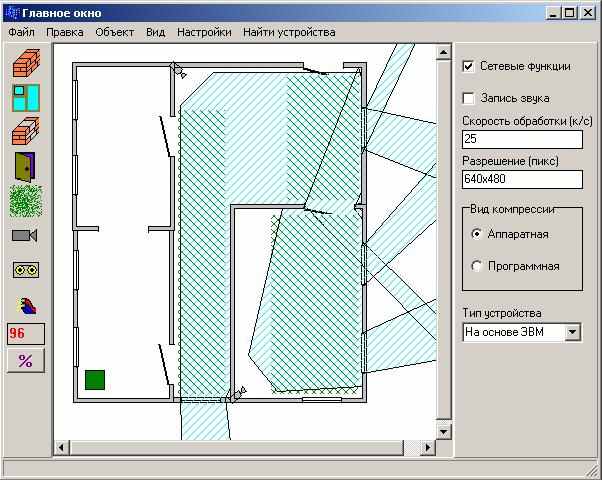

Рис. 2. Проект размещения средств защиты на объекте


На базе Брянского филиала Московского университета МВД России, осуществляющего проектирование и разработку систем физической защиты, была проведена сравнительная экспертиза ручного и автоматизированного проектирования систем физической защиты для офисного помещения (рис. 3). Для автоматизированного проектирования систем физической защиты была использована разработанная САПР СФЗ.

Результаты исследования были отмечены дипломом третьей степени на конкурсе «Конкурентные преимущества Брянской области и пути возрождения её экономического потенциала в современных условиях».



б)

а)



Рис. 3. Сравнительный анализ времени проектирования (а) и эффективности (б) СФЗ:




Опыт использования САПР СФЗ показал, что она может применяться при проектировании систем физической защиты на промышленных предприятиях, в государственных учреждениях и коммерческих организациях, а также для оценки эффективности и модернизации существующих систем физической защиты.


Список литературы
  1. Аверченков, В.И. САПР технологических процессов, приспособлений и режущих инструментов: учеб. пособие для вузов/ В.И. Аверченков, И.А. Каштальян, А.П. Пархутик. – Минск: Высш. шк., 1993. – 248с.
  2. Домарев, В.В. Энциклопедия безопасности информационных технологий. Методология создания системы защиты информации/ В.В. Домарев. – Киев: ТИД «ДС», 2001. – 668 с.


Материал поступил в редколлегию 11.07.08.
