Аннотация

на научно-образовательный материал кафедры электромеханики

«Исследование асинхронного конденсаторного двигателя»


Целью работы является изучение методики математического моделирования асинхронного конденсаторного двигателя (АКД), определение его статических и динамических характеристик, выбор оптимальных режимов АКД.

В программу работы входит:

1. Исследование влияния емкости конденсатора на пусковые и рабочие свойства двигателя для этого необходимо:


1. Осуществить пуск двигателя без нагрузки; определить время пуска, частоту вращения холостого хода и напряжение на конденсаторе;

2. Определить установившиеся значения пусковых токов, электромагнитного момента и напряжений на конденсаторе.


2. В п.1 определить пусковую и рабочую емкости конденсаторов, обеспечивающих требуемые динамические и статические показатели.


В работе исследуется АКД со следующими данными:

	Номинальная мощность Pн, Вт	200
	Напряжение сети U1, В	220
	Частота напряжения сети f1, Гц	50
	Номинальная скорость nн, об/мин	1400
	Число полюсов 2p	4
	Номинальный ток Iн, А	1,25
	Активные сопротивления обмоток статора rαs=rβs, Ом	16,6
	Индуктивные сопротивления обмоток статора xαs=xβs, Ом	13
	Активные сопротивления обмотки ротора rαr, Ом	22
	Индуктивное сопротивление ротора xαr, Ом	8
	Сопротивление взаимоиндукции xmα, Ом	250
	Момент инерции J	2,15
	Кратность момента на валу K	1

Емкость конденсатора варьируется и принимает значения: 50, 100, 150, 200 мкФ.

Электромеханические процессы в АКД описывает следующая система дифференциальных уравнений в системе координат α, β:



уравнение потокосцеплений обмоток



уравнение движения ротора



На безе этих уравнений в среде Simulink пакета Matlab построена математическая модель АКД.

1. Модель для исследования АКД с пусковой емкостью и АКД с пусковой и рабочей емкостью


Выбор пускового и рабочего конденсаторов. По результатам исследований строятся зависимости искомых величин от емкости конденсатора (рис.2).

2. Выбор пусковой емкости


Пусковая емкость C_п выбирается из условия обеспечения минимального времени пуска, а также C_п выбирают такой, чтобы в сумме с емкостью рабочего конденсатора она обеспечила заданную величину пускового момента (M_п /M_ном = 2 - 2,2).

Рабочая емкость конденсатора C_р выбирается из условия обеспечения номинальной мощности при заданной кратности максимального электромагнитного момента и допустимой степени эллиптичности магнитного поля. Оценка последней может быть осуществлена с помощью графопостроителя по фигурам Лиссажу.

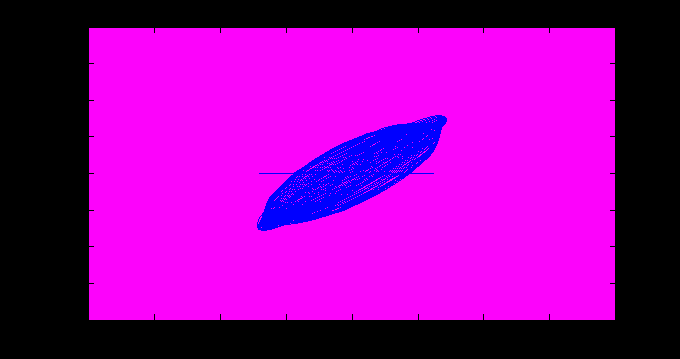

3. Фигура Лиссажу АКД с пусковой емкостью


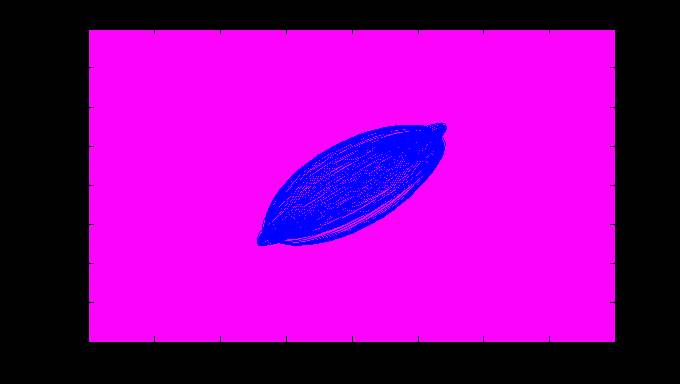

4. Фигура Лиссажу АКД с пусковой емкостью и рабочим конденсатором

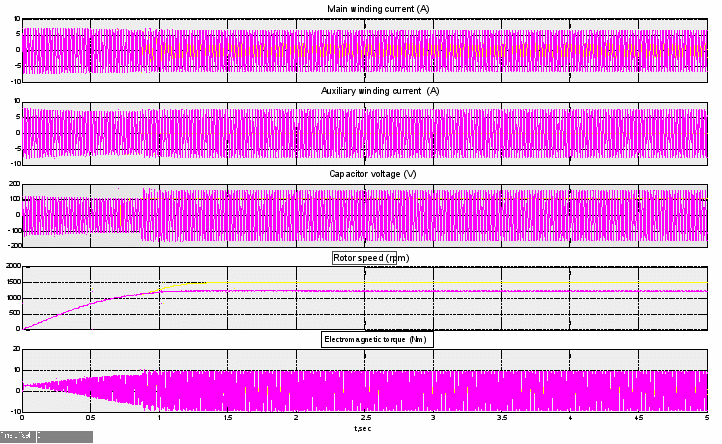

5. Осциллограммы АКД
